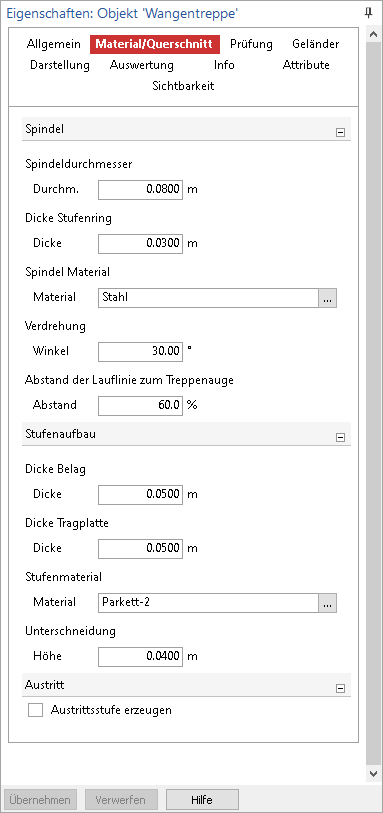

Eigenschaften Treppe - Material/Querschnitt

für Spindeltreppen

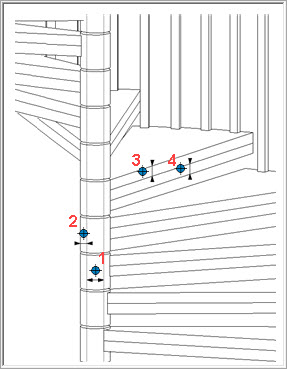

Spindeldurchmesser (1): Durchmesser des tragenden Querschnitts der Spindel
Dicke Stufenring (2): Materialstärke des Rings, der den tragenden Spindelteil umschließt
Spindel Material: Material des tragenden Spindelquerschnitts, Stufenrings und Tragplatten von Trittstufen
Verdrehung: Erlaubt eine Verdrehung der Treppe um die Achse der Spindel. Weiterhin kann die Treppe über die Funktion Rotieren in die gewünschte Lage im Grundriss gedreht werden.
Abstand der Lauflinie zum Treppenauge: Gibt den prozentualen Abstand, bezogen auf die Laufbreite, zwischen Laufbreite (innen) und Lauflinien an

Dicke Belag (3): Materialstärke des Stufenbelags
Dicke Tragplatte (4): Materialstärke der Tragplatte
Material: Belagsmaterial der Trittstufen (Material der Tragplatte entspricht dem gewählten Material der Spindel)
Unterschneidung: Waagerechtes Maß, um das die Vorderkante einer Stufe über die Breite der Trittfläche der darunterliegenden Stufe vorspringt.

Austrittstufe erzeugen: Soll der Austritt nicht durch ein Bauteil (z.B. eine Deckenplatte), sondern die Spindeltreppe selbst hergestellt werden, kann in diesem Fall eine Austrittsstufe mit wählbarer Auftrittsbreite erzeugt werden.
