Anschluss mit Einschnitt und/oder Klaue

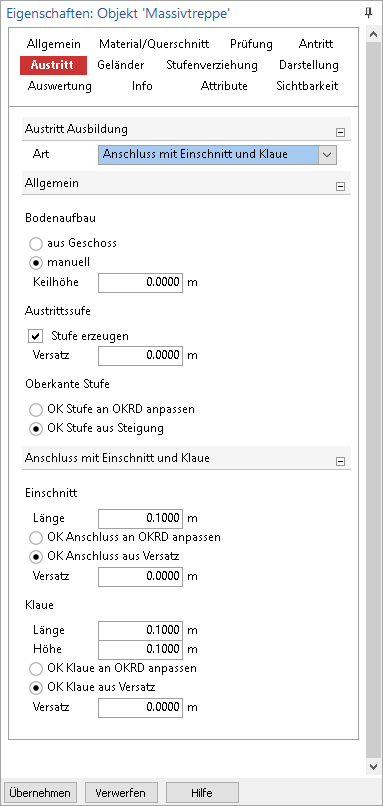

Für die Ausbildung des Austritts werden folgende Anschlüsse angeboten:
ohne Anschluss
Anschluss mit Einschnitt
Anschluss mit Klaue
Anschluss mit Einschnitt und Klaue
aus Geschoss: An der Treppenuntersicht wird ein Keil ausgebildet, um den Übergang zwischen Treppenlauf und UK Decke zu schließen. Falls diese Schaltfläche ausgewählt ist, wird die Höhe des Keils unter Berücksichtigung des Bodenaufbaus automatisch ermittelt.
manuell: Die Höhe des Keils an der Treppenunterseite kann manuell vorgegeben werden.
Winkel: Gibt den Winkel am Austritt an.
Stufe erzeugen: Erzeugt eine Austrittsstufe mit optionaler Verbreiterung

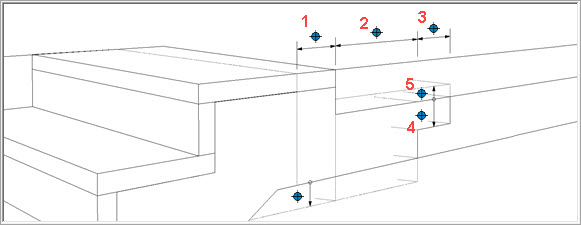

Versatz (1): Die automatisch erzeugt Austrittsstufe hat zunächst die Auftrittsbreite der übrigen Stufen. Soll die Austrittsstufe verbreitert werden, kann hier das entsprechende Versatzmaß dafür angegeben werden.
Austritt verlängern: Erzeugt eine Verlängerung des Austritts
Versatz: Wert für die Verlängerung des Austritts
Die Oberkante der Stufe am Austritt kann an die Oberkante der Rohdecke oder an das Steigungsmaß der Treppe angepasst werden.
Wurde als Art der Austritt-Ausbildung Anschluss mit Einschnitt und/oder Klaue gewählt, können hier noch weitere ergänzende Angaben gemacht werden.
Länge (Einschnitt) (2): Hier wird die Länge des Anschlusses definiert. Der Längenwert kann dabei sowohl positiv als auch negativ eingegeben werden. Bei einer negativen Eingabe wird ein Einschnitt erzeugt.
Länge (3) und Höhe (Klaue) (4): Bei einer negativen Eingabe für die Länge der Klaue wird ein Abzugskörper im Bereich der Laufplatte erzeugt.
OK Anschluss an OKRD anpassen: Gibt an, ob die Oberkante des Anschlusses der Oberkante der Rohdecke entspricht.
OK Anschluss aus Versatz (5): Zur Verstärkung des Anschlusses kann ein Maß abweichend von der Oberkante des Rohfußbodens gewählt werden. Soll der Anschluss in einem bestimmten Abstand unterhalb der OKRD beginnen, ist ein negativer Wert vorzugeben. Anderenfalls ist der Wert positiv.
