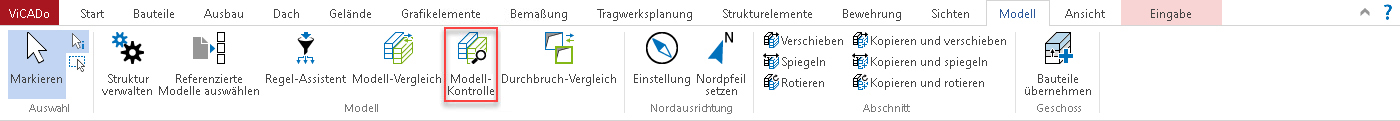

Über die Funktion „Modell-Kontrolle“ können ViCADo-Modelle auf unerwünschte Effekte, wie z.B. Überschneidungen von Bauteilen, untersucht werden. Zudem bietet die Modell-Kontrolle eine Vergleichsmöglichkeit zwischen dem Strukturelement und dem zugehörigen Architekturbauteil. Die Modell-Kontrolle wird über die gleichnamige Schaltfläche im Register "Modell" ausgeführt.
Unterschiede vom Strukturelement auf das Architekturbauteil übertragen

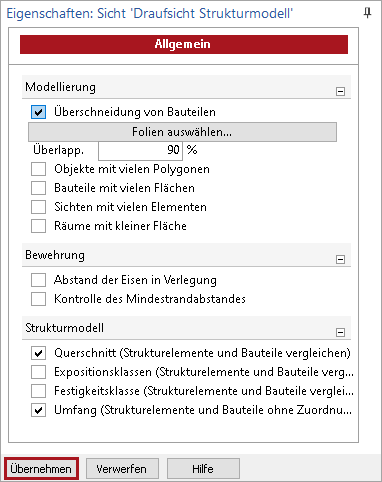

Im Fenster "Eigenschaften" erfolgt die Auswahl der gewünschten Ausführung.
Nach dem Betätigen der Schaltfläche "Übernehmen" wird die Modell-Kontrolle ausgeführt.

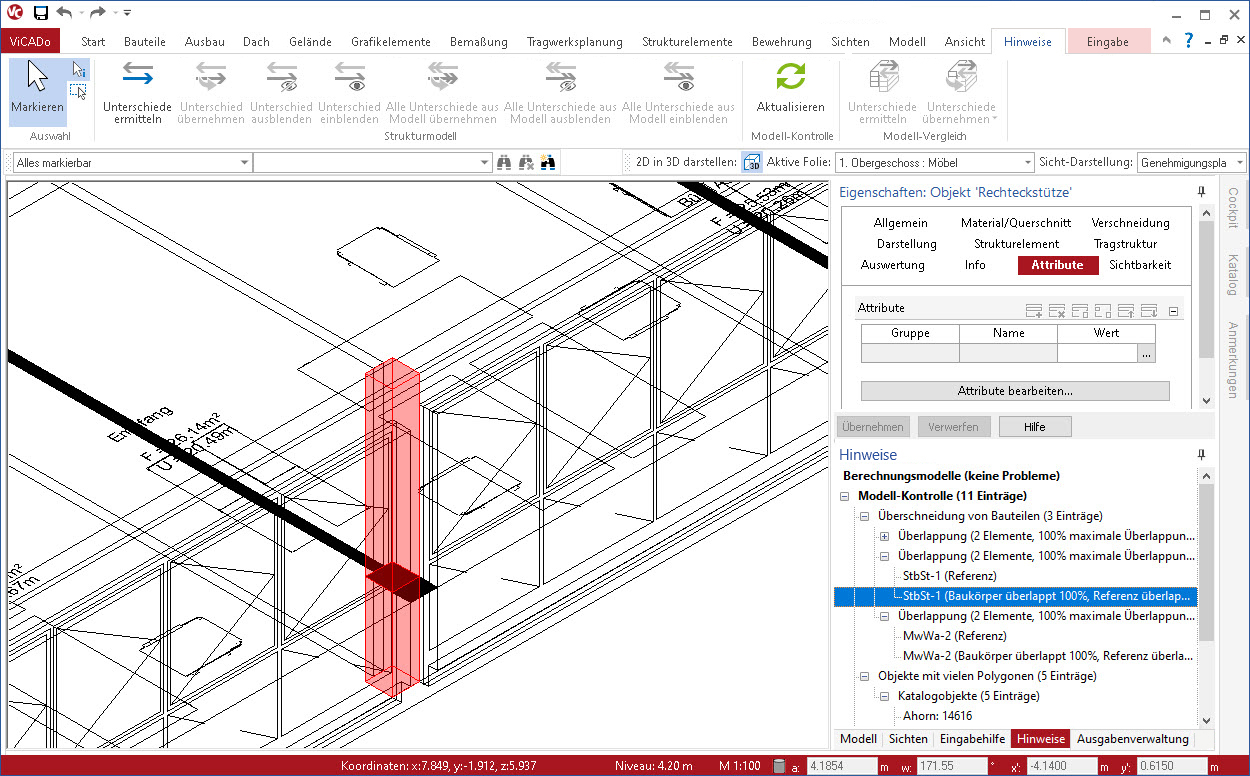

Im Fenster "Hinweise" werden die gefundenen Objekte, die den ausgewählten Kriterien entsprechen, aufgelistet. Durch das Markieren eines Objekts im Fenster "Hinweise" wird dieses gleichzeitig in der aktiven Sicht markiert.
Nun kann entschieden werden, wie mit den Kontrollergebnissen zu verfahren ist. Im obigen Beispiel ist beim Modellieren der Stützen versehentlich zwei Mal auf denselben Punkt geklickt worden, so dass die Stütze nun doppelt vorhanden ist. In diesem Fall müsste ein Stützenelement wieder gelöscht werden.

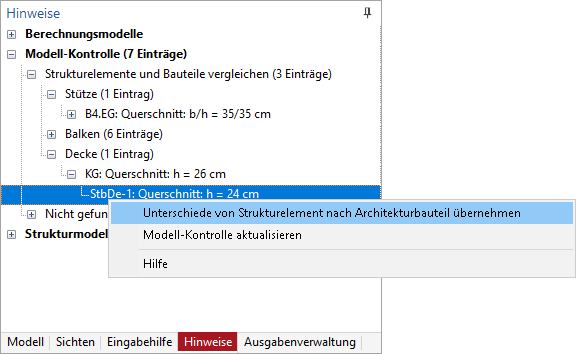

Die Änderungen beim Strukturelement können über das Kontextmenü im Fenster "Hinweise" (Rechtsklick auf den entsprechenden Eintrag) auf das Architekturbauteil übertragen werden.
Handelt es sich dabei um Querschnittsunterschiede ist diese Übertragung deutlich komplexer, da die aufgeführte Änderung am Querschnitt weitere Veränderungen am Modell erfordert. Wird z.B. die Deckendicke verändert, wird das angrenzende Geschoss beeinflusst. Das Gebäude wächst oder die lichte Geschosshöhe reduziert sich. Diese Entscheidung wird durch die Querschnittsänderung erforderlich und ist manuell durchzuführen.

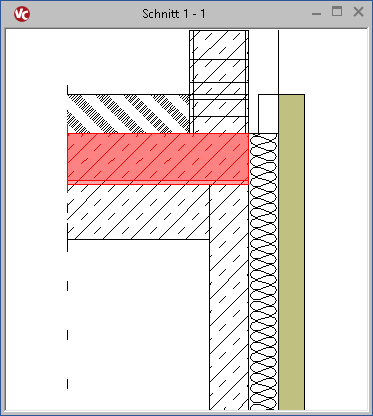

Nach der Übernahme der Änderung für die Deckendicke von 24 auf 26 cm ist eine Überlappung zwischen der Decke und dem darunter liegenden Unterzug entstanden, da die lichte Geschosshöhe noch nicht angepasst wurde. Dies geschieht über den Dialog "Modellstruktur verwalten", welcher über das Register Modell erreicht wird.
