Im Fenster Hinweise werden in den verschiedenen Bereichen die Ergebnisse des Modell-Vergleichs und der Modell-Kontrolle aufgelistet. Weiterhin hilft das Fenster Hinweise den Überblick bezüglich der Unterschiede zwischen dem ViCADo-Strukturmodell und dem Strukturmodell im StrukturEditor zu behalten.
Unterschiede ermitteln und Änderungen überführen

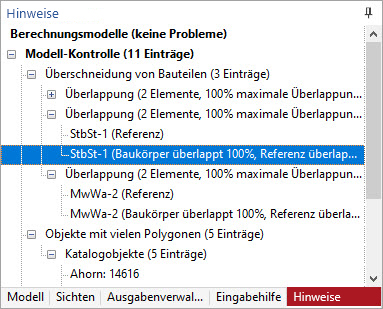

Die Modell-Kontrolle wird über den gleichnamigen Schalter im Register Modell ausgeführt. Über das Fenster Hinweise können nun die Ergebnisse der Modell-Kontrolle eingesehen und kontrolliert werden. Durch markieren einzelner Objekte bzw. Bauteile können diese gezielt aus dem Modell entfernt werden.
Sobald der Modell-Vergleich über das Register Modell gestartet wurde, wird der gleichnamige Bereich in den Modellhinweisen eingeblendet. Jetzt können die Unterschiede zwischen dem aktiven Modell und dem Vergleichs-Modell eingesehen und beurteilt werden.

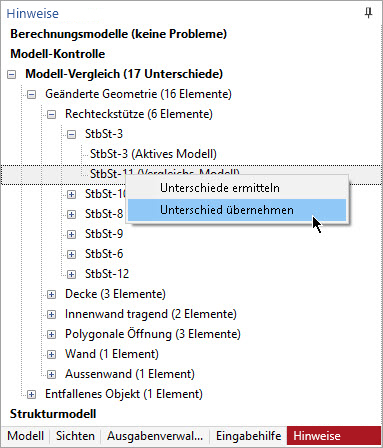

Über einen Rechtsklick auf einen Unterschied öffnet sich das Kontextmenü des Fensters Hinweise. Hier kann nun der markierte Unterschied übernommen werden.
Eine weitere Möglichkeit für die Übernahme der Unterschiede bietet das Kontextregister Hinweise.
Nach der Übernahme von Unterschieden sollte der Modell-Vergleich über die Schaltfläche „Unterschiede ermitteln“ im Kontextmenü des Fensters Hinweise oder im Kontextregister „Hinweise“ erneut durchgeführt werden.
Im Bereich „Strukturmodell“ werden alle Unterschiede zwischen dem StrukturEditor-Strukturmodell und dem ViCADo-Strukturmodell aufgeführt. Diese werden über das Kontextmenü ermittelt.
Für den Fall, dass im Fenster Hinweise ein Unterschied markiert wurde, kann nun dieser über das Kontextmenü (Rechtsklick) übernommen, ausgeblendet oder, falls es sich um einen ausgeblendeten Unterschied handelt, wieder eingeblendet werden.
Statt des Unterschieds kann auch das dazugehörige Modell markiert werden. In diesem Fall können über die aktiven Schaltflächen alle aus diesem Berechnungsmodell resultierenden Unterschiede mit einem Klick übernommen, ausgeblendet oder wieder eingeblendet werden. So müssen nicht alle Unterschiede einzeln bearbeitet werden.
Eine weitere Möglichkeit für die Übernahme der Unterschiede bietet das Kontextregister Hinweise.

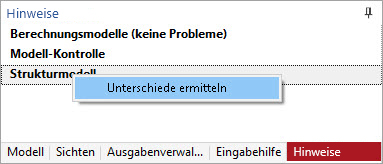

Ist also z.B. der Querschnitt einer Stahlbeton-Wand im Rahmen ihrer Nachweisführung zu vergrößern, kann das Strukturmodell auf Unterschiede untersucht werden. Dazu wird im Kontextmenü des Fensters Hinweise die Funktion "Unterschiede ermitteln" ausgewählt.

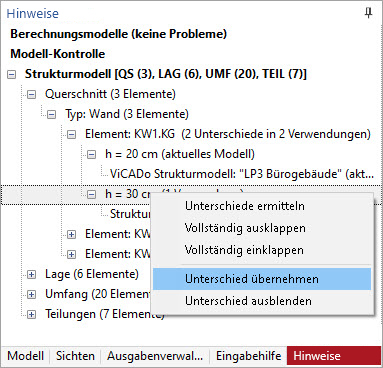

Es wird erkennbar, dass im Strukturmodell mit einer größeren Wanddicke gearbeitet wurde. Über die Funktion "Unterschied übernehmen" im Kontextmenü kann nun dieser Unterschied direkt übertragen und somit aufgelöst werden.
Hinweis: Die Unterschiede werden nur in das ViCADo-Strukturmodell übernommen. In das Architekturmodell müssen alle Änderungen manuell übertragen werden.
