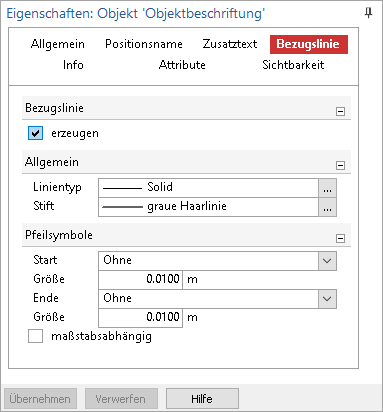

In der Frage Allgemein kann festgelegt werden mit welchem Linientyp und Stift die Bezugslinie gezeichnet werden soll.
Unter Pfeilsymbole kann Typ und Größe des Startsymbols sowie des Endsymbols der Linie gewählt werden. Über die Funktion Maßstabsabhängig kann gewählt werden, ob sich die eingegebene Größe auf den Maßstab der Sicht oder auf die tatsächliche Größe der Papierausgabe beziehen soll.
Maßstabsabhängig: Die eingegebenen Werte beziehen sich auf den Sicht-Maßstab.
Maßstabsunabhängig: Die eingegebenen Werte beziehen sich auf die Papierausgabe.
Beispiel: Es wurde eine Symbolgröße von 10 cm in eingegeben. Wurde die Option Maßstabsabhängig gewählt, wird bei einer Planausgabe das Symbol bei einem gewählten Sichtmaßstab von 1:100 nur 1 mm groß auf dem Papier gedruckt. Ist dagegen die Option Maßstabsabhängig deaktiviert worden, wird das Symbol auf dem Papier in einer Größe von 10 cm gedruckt.
Siehe auch:
Objektbeschriftung – Allgemein
Objektbeschriftung – Positionsname
Objektbeschriftung – Zusatztext
