Objektbeschriftung einfügen

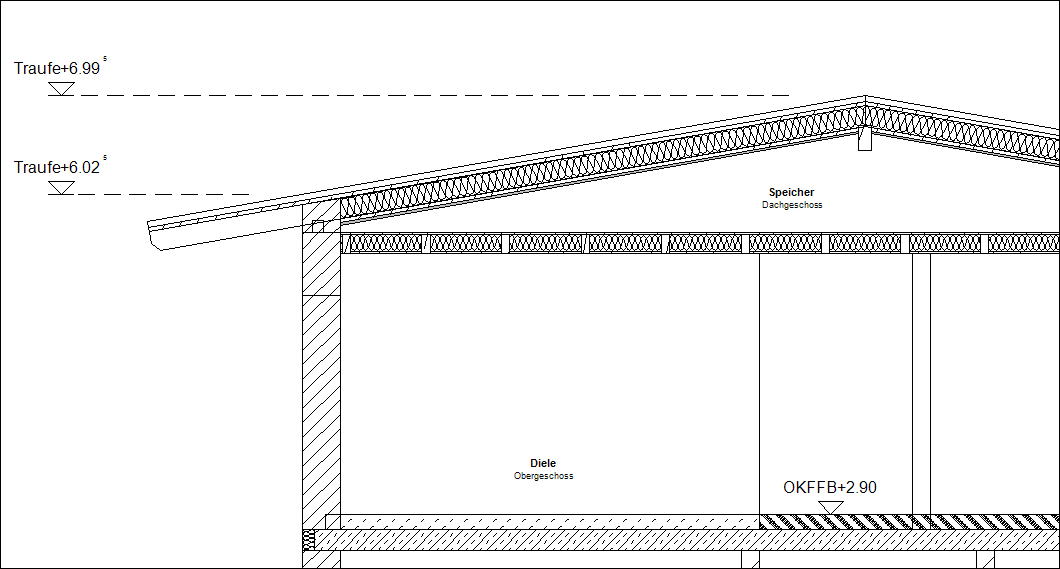

Zur detaillierten Beschreibung von Bauteilen oder Objekten können die Beschriftungen eingesetzt werden.

Im Vergleich zu den einfachen Texten bieten die Beschriftungen vergleichbare Optionen zur Darstellung der Texte. Darüber hinaus verfügen die Beschriftungen über die Möglichkeit mit einem Bauteil aus dem Gebäudemodell in Verbindung zu stehen. Somit können Eigenschaften oder Attribute über Variablen dynamisch als Text angezeigt werden. Die Verbindung zu einem Bauteil kann über eine Bezugslinie kenntlich gemacht werden.

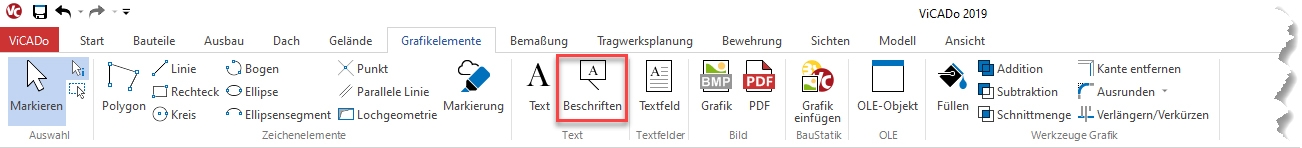

Die Schaltfläche Beschriftungen erreicht man über das Register Grafikelemente im Menüband.

In der zugehörigen Optionenleiste kann der gewünschte Text der Beschriftung eingegeben werden. Die Objektinformationen können auf die Objekt-Beschriftung und den Zusatztext aufgeteilt werden. Dies ermöglicht eine unabhängige Formatierung und Platzierung. Während die Objektbeschriftung direkt über die Optionenleiste eingegeben werden kann, erfolgt die Eingabe des Zusatztextes über den Eigenschaftendialog , Register Zusatztext.

Für die Eingabe der Bezugslinie stehen zwei Möglichkeiten zur Verfügung:

• Eingabe über zwei Punkte oder

• Polygoneingabe (Der letzte Polygonpunkt wird mit der Eingabetaste bestätigt.)

Beim Überfahren von Objekten bzw. Bauteilen werden diese automatisch erkannt. Damit kann die Beschriftung an ein Objekt angebunden werden. Die Objektzuordnung lässt sich über das Kontextmenü (Beschriftung markieren und rechte Maustaste betätigen), Funktion Eigenschaften, Register Objekt nachträglich wieder entfernen oder auch auf ein anderes Objekt übertragen.

Mit der Eingabe des letzten Punktes der Bezugslinie wird die Lage der Objektbeschriftung bestimmt. Diese kann selbstverständlich nachträglich noch geändert werden. Dies kann entweder über die Hook-Benutzung oder über das Kontextregister Selektion – Bearbeiten und die Funktion Verschieben erfolgen.
