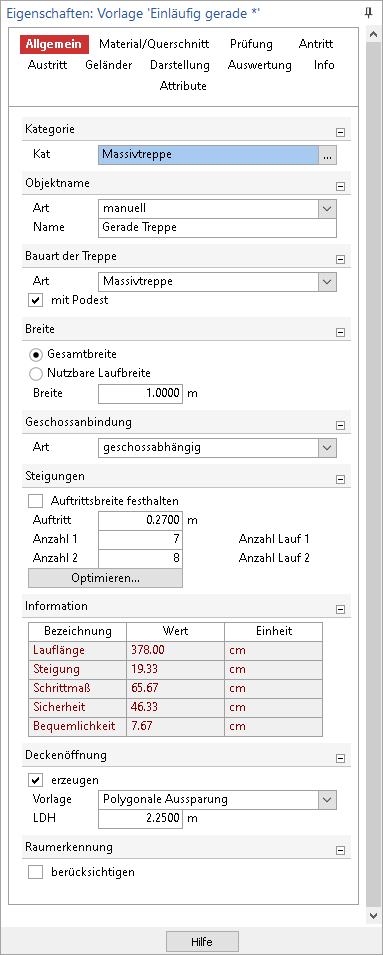

Im Kapitel Allgemein finden Sie die grundlegenden Informationen zu den Eigenschaften der gewählten Treppe und haben die Möglichkeit diese Eigenschaften zu bearbeiten.
Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Bauart: Sie können an dieser Stelle zwischen einer Ausführung als Massivtreppe, Holmtreppe oder Wangentreppe wählen.
mit Podest: Soll für eine gerade Treppe/Rampe ein Zwischenpodest berücksichtigt werden, setzen Sie einen Haken in diesem Ankreuzfeld. Wurde der Haken gesetzt, kann in der Frage Steigungen die Aufteilung der Steigungen (bei Treppen) bzw. die Lauflänge (bei Rampen) je Lauf gesteuert werden. Die Tiefe des Podestes kann im Kapitel Material/Querschnitt (auf die Hilfeseite Material/Querschnitt verlinken) vorgegeben werden.
Legen Sie in dieser Frage fest, wie die Breite der Treppe/Rampe bestimmt werden soll. Bei mehrläufigen Treppen/Rampen wird für jeden Lauf die Breite gesondert festgelegt.
Gesamtbreite: Nach DIN 18065 wird die Treppenlaufbreite als Grundrissmaß der Konstruktionsbreite gemessen. Bei seitlich eingebundenen Läufen gelten die Oberflächen der Rohbauwände (begrenzte Konstruktionsteile) als Begrenzung.
Nutzbare Laufbreite: Die nutzbare Treppenlaufbreite als lichtes Fertigmaß (gemessen in gebrauchsfertigem Zustand) wird waagerecht gemessen zwischen begrenzenden Oberflächen, Bauteilen und/ oder Handlaufinnenkanten bzw. deren Projektion. (DIN 18065; 4.11)
Die Treppe wird im Normalfall automatisch an die Geschosshöhe des aktuellen Geschosses angepasst. Durch die Auswahl geschossunabhängig kann eine individuelle, von der Geschosshöhe unabhängige Höhe der Treppe angegeben werden.
Höhe: Die Höhe der Treppe/Rampe kann geschossunabhängig vorgegeben werden.
Niveau: Wurde die Auswahl geschossunabhängig getroffen kann hier das Niveau der Treppe/Rampe bezogen auf die Oberkante des Rohfußbodens (OKRFB) manuell vorgegeben werden.
Neben der Auftrittsbreite kann auch die Anzahl der Steigungen in dieser Frage beeinflusst werden. Zusätzlich kann eine automatische Optimierung der Treppe vorgenommen werden.
Auftritt: Das Maß für die Auftrittsbreite wird waagerecht von der Vorderkante einer Treppenstufe bis zur Projektion der Vorderkante der folgenden Treppenstufe in der Lauflinie gemessen. (DIN 18065; 4.3). Über die Funktion Auftrittsbreite festhalten kann das Eingabefeld gesperrt werden. Veränderungen an diesem Maß sind dann nicht möglich und für eine Optimierung bleibt dieser Wert fix.
Anzahl 1/2: Die Anzahl der Steigungen kann manuell vorgegeben werden. Beim Vorhandensein eines Podestes kann die Anzahl der Steigungen je Lauf eingetragen und so eine Veränderung der Lage des Zwischenpodestes gesteuert werden.
Optimieren: Über diese Schaltfläche starten Sie eine automatische Optimierung der Treppengeometrie, wobei Höhe, Anzahl der Steigungen und Auftrittsmaß berücksichtigt werden, um ein optimales Steigungsverhältnis in Abhängigkeit von der Nutzung der Treppe zu ermitteln.

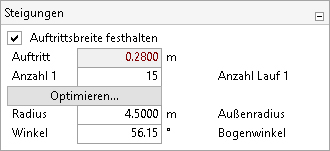

Bei Spindel- und Wendeltreppen stehen bei dieser Frage zwei weitere Eingabefelder zur Verfügung:
Radius: Angabe des Radius des Treppenlaufs an dessen Außenseite
Winkel: Angabe des Bogenwinkels des Treppenlaufs zwischen Antritt und Austritt

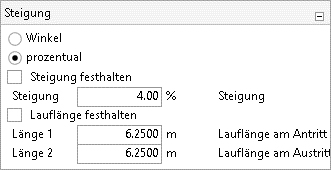

(Steigungs-) Winkel: Steigungsmaß in Grad
prozentual: Steigungsmaß in %
Lauflänge: Maßangabe der Lauflänge
Lauflänge am Antritt/Austritt: Bei Auswahl eines Podestes, wird hier die Lauflänge der Rampe vor und nach dem Podest abgefragt.
In dieser Frage werden Informationen zur aktuellen Treppenlaufgeometrie angegeben.
Die Treppenlauflänge wird an der Lauflinie gemessen als Grundrissmaß von Vorderkante Antrittstufe bis Vorderkante Austrittstufe. (DIN 18065; 4.9)
Das Maß für die Steigung wird lotrecht von der Vorderkante der Trittfläche einer Stufe bis zur Vorderkante der Trittfläche der folgenden Stufe im Gehbereich gemessen. (DIN 18065; 4.2)
Ein Treppenlauf setzt sich aus waagerechten Auftritten a und den senkrechten Steigungen s zusammen. Die Planung des Steigungsverhältnisses erfolgt mit Hilfe der Schrittmaßregel:
2s + a = 59 bis 65cm (ideal 63cm)
(aus Bautabellen für Architekten, 19.Aufl.; 3. Baukonstruktionen, Kap. 7 Gebäudetreppen; S.3.50)
weiterhin sind bei der Planung zu beachten:
Lässt sich die Schrittmaßregel aufgrund zu kleiner oder zu großer Steigungshöhen nicht mehr anwenden, berechnet man das Steigungsverhältnis nach der Sicherheitsregel. Die Sicherheitsregel liefert auch für steile Treppen noch gute, sichere und bequeme Steigungsverhältnisse. (aus: Bautechnik nach Lernfeldern -Zimmerer-; 3. Auflage; S.393f; Verlag Europa Lehrmittel, 2014)
a + s = 46cm
Die Bequemlichkeitsregel ist für die Berechnung der Steigungsverhältnisse von untergeordneter Bedeutung. Sie dient vornehmlich zur Kontrolle der durch Schrittmaß- und Sicherheitsregel errechneten Steigungsverhältnisse. (aus: Bautechnik nach Lernfeldern -Zimmerer-; 3. Auflage; S.393f; Verlag Europa Lehrmittel, 2014)
a - s = 12cm
Als optimales Steigungsverhältnis, das alle drei Regeln erfüllt, gilt 17/29. (aus Bautabellen für Architekten, 19.Aufl.; 3. Baukonstruktionen, Kap. 7 Gebäudetreppen; S.3.50)
erzeugen: Erzeugt automatisch eine an die Treppe angebundene Deckenöffnung.
Vorlage: Beim Erzeugen einer Treppe kann die Vorlage einer polygonalen Aussparung gewählt werden, auf der die angebundene Deckenöffnung der Treppe basieren soll.
LDH (Lichte Durchgangshöhe): Lotrechtes Fertigmaß, wird gemessen über einer gedachten geneigten Ebene, die durch die Vorderkanten der Stufen gebildet wird.
Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.
