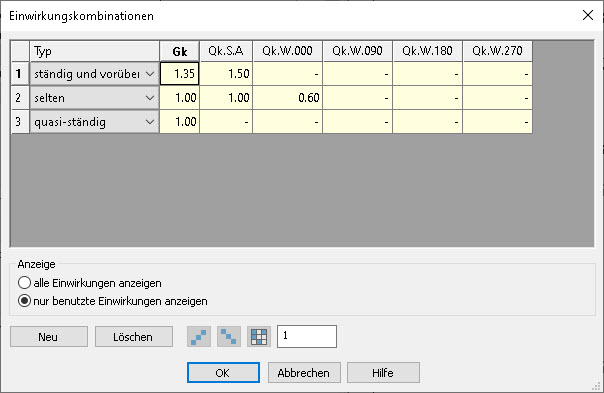

Der Dialog 'Einwirkungskombinationen'

Mit dem Definieren manueller Einwirkungskombinationen bietet die BauStatik eine einfache Möglichkeit gezielt einzelne oder mehrere Einwirkungskombinationen abseits der automatischen Kombinatorik zu untersuchen. In diesem Dialog werden die selbst definierten Einwirkungskombinationen verwaltet. Für die Definition einer Kombination sind der Typ sowie die zu verwendenden Beiwerte je Einwirkung vorzugeben.

Die Kombinationsbildung erfolgt im Rahmen der Vorgaben durch den Anwender.

Es können beliebig viele Einwirkungskombinationen vorgegeben werden.

Für jeden in den Nachweisen erforderlichen Kombinationstyp ist mindestens eine Kombination vorzugeben.

In den Spalten der Einwirkungen ist das Produkt aus Kombinationsbeiwert und Teilsicherheitsbeiwert einzutragen.

Die Vorgabe der Einwirkungskombinationen ist nur erforderlich, wenn von den Regeln der jeweiligen Norm bewußt abgewichen werden soll oder wenn die Anzahl der zu untersuchenden Kombinationen eingeschränkt werden soll.

Unter Anzeige kann in diesem Dialog zwischen der Anzeige aller oder nur der benutzten Einwirkungen unterschieden werden.

Neu

Bei Verwendung dieses Schalters wird eine neue Einwirkungskombination angelegt.

Löschen

Mit Hilfe dieses Schalters können selektierte Einwirkungskombinationen gelöscht werden.

weitere Steuerungselemente

Über diese Schalter stehen Funktionen zur Belegung von einzelnen bzw. selektierten Feldern zur Verfügung

Felder auf Diagonale belegen

Werden n x n Felder ausgewählt, kann über diese beider Schalter entweder die Haupt- oder die Antidiagonale mit einem Wert, der im Wertefeld vorgegeben wurde, belegt werden.

selektierte Felder belegen

Werden über die Multiselektion mehrere Felder ausgewählt, kann mit Hilfe dieses Schalters der Wert im Wertefeld direkt in diese Felder eingetragen werden.

Wertefeld

In diesem Feld können Werte zur Kombinationsbildung eingetragen werden, die in mehreren Felder/ Einwirkungskombinationen berücksichtigt werden sollen und über die Schalter Felder auf Diagonale belegen oder selektierte Felder belegen eingegeben werden. Eine Eingabe von Produkten aus Kombinationsbeiwert x Teilsicherheitsbeiwert ist hier möglich.
