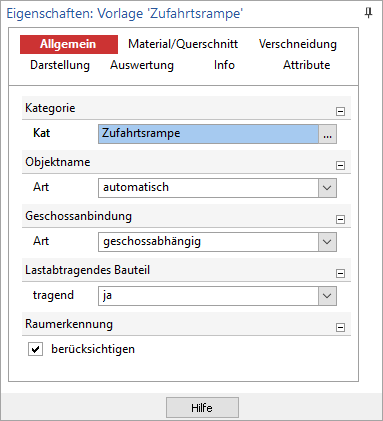

Anzeige und Auswahl der Objektkategorie.
Hier wird die bestimmt, zu welcher die Zufahrtsrampe gehören soll.
Über das Betätigen der Schaltfläche
kann
die entsprechende Kategorie ausgewählt werden. Die Definition der Kategorien
erfolgt im Systemmenü,
Rubrik
Einstellungen unter den Benutzerdefinierten
Kategorien. Über die Kategorien wird z.B. die Sichtbarkeit im Fenster Modellstruktur
gesteuert.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
abhängig: Bei dieser Auswahl führt die Zufahrtsrampe in das oberhalb liegende Geschoss.
Geschoss oder Niveaufolie wählen: Bei der Rampenkonstruktion ist das aktive Geschoss der Startpunkt der Rampe. Unter Ziel wird ausgewählt zu welchem Geschoss bzw. zu welcher Niveaufolie die Rampe führen soll. Dafür werden alle vorhandenen Geschosse und Niveaufolien angeboten. Sollte sich im Laufe der Bearbeitung die Geschosshöhe verändern, wird die Rampenhöhe automatisch entsprechend angepasst. Zwischengeschoss einbeziehen
geschossunabhängig: Die Rampe ist an kein Geschoss angebunden. Das Start- und das Zielniveau (NStart und NZiel) sind manuell vorzugeben und beziehen sich auf die jeweilige Oberkante der Zufahrtsrampe.
Hinweis: Die Angaben zu den Geschossen bzw. zur Modellstruktur werden im gleichnamigen Dialog eingetragen. Dieser wird über das Menübandregister Modell, Schaltfläche Struktur verwalten geöffnet.
Siehe auch:
Eigenschaften Zufahrtsrampe – Material/Querschnitt
