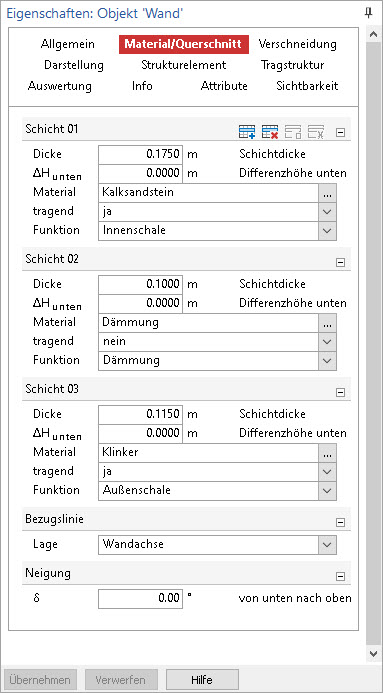

Eigenschaften Wand - Material/Querschnitt

Schichtinformationen

Es können ein- oder mehrschalige Bauteile eingegeben werden. Vorgesehen ist, dass hier nur Rohbauteile eingegeben werden. Sinnvoll wäre, einen Innenputz über die Raumeigenschaften zu definieren, einen Außenputz aber in den Bauteileigenschaften der Wand mit zu berücksichtigen. Hintergrund ist zum einen, dass der Innenputz oft raumweise unterschiedlich ist, z.B. in Wohn- und Feuchträumen. Zudem sind die Innenputze auf diese Weise gleich den Räumen zugewiesen, so dass das Erstellen der Raumlisten erleichtert wird.

Auch die geometrische Eingabe der Bauteile ist einfacher, wenn der Innenputz den Raumeigenschaften zugeordnet wird:  Bei Knotenpunkten Innenwand - Außenwand müssen so keine Anpassungen der Außenwand vorgenommen werden.

• Dicke: Schichtdicke
• ΔHoben: positive oder negative Wandhöhendifferenz an OK der Wand. Ein positiver Wert führt zur Verlängerung der Wand bzw. der Schicht nach oben. Dieses Eingabefeld erscheint, wenn im Kapitel Allgemein (auf die Seite „Wand-Allgemein“ verlinken) die Option Höhe unabhängig von Geschoss aktiviert ist.
• ΔHunten: Höhendifferenz am Wandfuß: Startniveau der Wand bezogen auf das Geschoss. Die Eingabe eines positiven Wertes führt zur Verschiebung der Wandunterkante nach oben.
• Material: Auswahlliste zur Auswahl des Materials der Schicht. (Die Materialdefinition erfolgt in der Stammdatenverwaltung von ViCADo)
• Tragend: Angabe, ob die jeweilige Schicht tragend ist oder nicht. Nichttragende Schichten werden in bestimmten Sicht-Darstellungen nicht dargestellt. Darüber hinaus werden nichttragende Schichten bei der MicroFe-Übergabe nicht berücksichtigt.
• Funktion: Zur Auswahl stehen die Funktionen Innenschale, Außenschale, Dämmung, Vorsatzschale, Luftschicht, Installationsebene und Sonstiges. Die Auswahl der Funktion hat Einfluss auf die Sicht-Darstellung. Darüber hinaus beeinflusst die gewählte Funktion die Höhenausdehnung der Schicht. Die Innenschale reicht bis UK Rohdecke. Alle anderen Schichten bis OK Rohdecke. Hierzu wird die Spalte 'ΔH' automatisch mit einem Wert entsprechend der Dicke der Rohdecke belegt.

Bei mehrschaligen Wänden ist die Schicht an der Innenseite der Wand als erste Schicht zu definieren. Weitere Schichten für den Wandaufbau werden über die Schaltflächen im Fragenkopf erzeugt. Die Schichten können je Funktion im Rahmen der Mengenermittlung, getrennt ausgewertet werden.

Bezugslinie

Angabe, ob die Wand an der Innenseite, an der Außenseite oder in der Achse geführt werden soll. Diese Einstellung lässt sich während der Eingabe der Geometrie mithilfe der Taste b verändern. Wird die Dicke verändert, ist es entscheidend wo die Bezugslinie liegt. Liegt die Bezugslinie innen, so wird die Wand an dieser Seite festgehalten.

Neigung

Einstellung eines Winkels in Grad [°] für die Neigung der Wandebene von unten nach oben.
