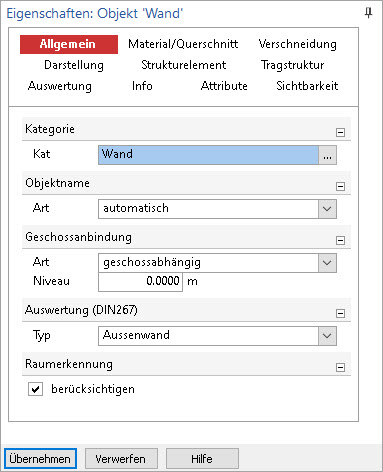

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Die Wand wird im Normalfall automatisch an die Geschosshöhe des aktuellen Geschosses angepasst. Durch die Auswahl geschossunabhängig kann eine individuelle, von der Geschosshöhe unabhängige Höhe der Wand angegeben werden.
Niveau: Standardmäßig liegt die Unterkante der Wand bei OK Rohfußboden. Bei Abweichungen kann hier ein positiver oder negativer Zahlenwert angegeben werden.
Einstellung, ob die Wand eine Außenwand, eine Innenwand, eine Keller- eine freistehende oder eine Trennwand ist.
Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.
siehe auch:
Eigenschaften Wand – Material/Querschnitt
