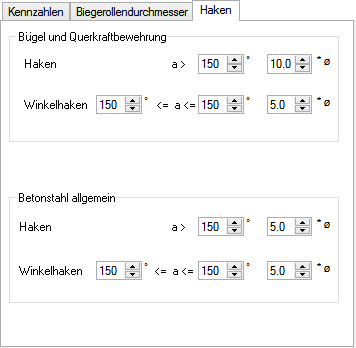

Die Stabstahlverwaltung beinhaltet die differenzierten Stahlsorten mit den jeweils zugehörigen, einzeln definierbaren Stabdurchmessern, -gewichten und max. Lieferlängen. Die Berechnung der Biegerollendurchmesser und Mindesthakenlängen wird durchmesser- und hakenbezogen, auch im Hinblick auf im Ausland gültige Normen, definiert. Die Berechnungsformel der Hakenlängen ist wählbar.
Sämtliche Einstellungen können durch Klicken auf den Button Als Standard als Standard gespeichert werden.
Mit diesem Knopf kann man des zuletzt selektierte Element in eine neue Datei exportieren. Das gleiche kann man über einen rechten Mausklick in das Listenfenster tun. Mit einem rechten Mausklick auf einen Zweig in der Baumstruktur kann man auch den kompletten Zweig exportieren.
Mit dieser Schaltfläche kann man zuvor exportierte Elemente oder komplette Dateien älterer Versionen importieren.
Nach einem Klick mit der rechten Maustaste in das rechte Fenster (Listenansicht) öffnet sich ein Kontextmenü, mit dem ein neuer Durchmesser angelegt werden kann. In dem Fenster wird ein Eintrag mit der Bezeichnung "0.0" angezeigt. Der Eintrag ist blau unterlegt und es kann eine frei wählbare Bezeichnung vergeben werden. Im Anschluss müssen die notwendigen Einträge in den Registern Kennzahlen, Biegerollendurchmesser und Haken vom Benutzer gemacht werden.
Legen Sie zunächst unter der Registerkarte Material die neue Stahlsorte an. Im Anschluss können Sie über einen Rechtsklick in das linke Fenster mit der Baumstruktur ein Kontextmenü aufrufen und über den Eintrag Neu einen Auswahldialog einblenden. In diesem Dialog steht nun die zuvor angelegte Stahlsorte zur Verfügung. Mit einem Klick auf OK fügen Sie die Stahlsorte der Baumstruktur im linken Fenster hinzu. Im Anschluss können Sie Stabdurchmesser für diesen Eintrag anlegen.

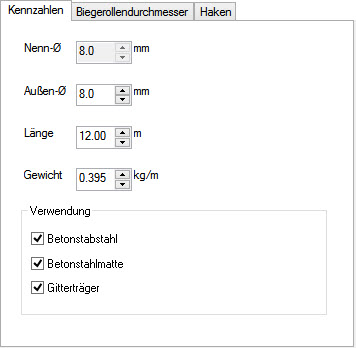

Nenn- und Außendurchmesser, Länge des Einzeleisens sowie Gewicht je Meter und Verwendungstyp

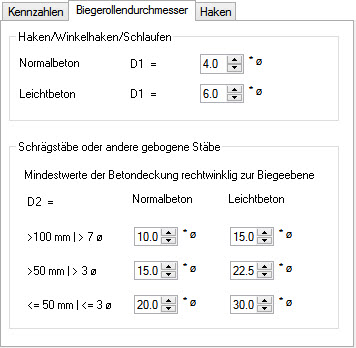

Werte für Biegerollendurchmesser
