In der mb WorkSuite stehen die Typisierung und die Verwaltung der Einwirkungen zentral im Projekt für alle Berechnungen und Nachweise zur Verfügung. Damit wird viel Zeit bei Änderungen eingespart und die Statik durch Vermeidung redundanter Ausgaben entlastet.
Die Verwaltung zum Anlegen und Typisieren von Einwirkungen ist im ProjektManager, Register „Projekt“, zu finden.
Zum Beispiel in der BauStatik die Untersuchung der ungünstigsten Laststellung im Register „Start“ über die Schaltfläche „Einwirkung“.

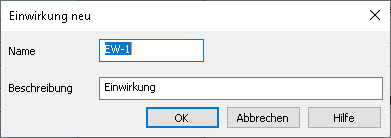

Über diese Schaltfläche öffnet sich der Dialog Einwirkung neu:
· Im Feld Name ist der Name der Einwirkung einzutragen. Dieser Name kann frei gewählt werden. In den Programmen der mb WorkSuite wird diese Einwirkung mit dem hier vorgegeben Namen angeboten.
· Im Feld Beschreibung kann vom Anwender, optional, eine zusätzliche Beschreibung der Einwirkung eingetragen werden.

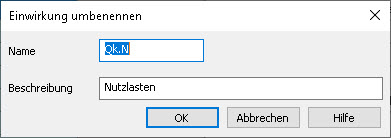

Wenn Sie eine vorhandene Einwirkung im Dialog Einwirkungen auswählen, wird der zunächst inaktive Schalter Einwirkungen umbenennen wählbar. Über diese Schaltfläche öffnet sich der Dialog Einwirkung umbenennen, in dem im Feld Name der bisherige Name der Einwirkung und im Feld Beschreibung eine eventuell vorhandene nähere Erläuterung eingetragen sind. In diese beiden Felder können nun neue Informationen eingetragen und mit einem Klick auf den Schalter OK übernommen werden.
Mit Hilfe dieses Schalters werden vorhandene Einwirkungen gelöscht. Der Schalter ist jedoch nur aktiv, wenn die gewählte Einwirkung von keinem Modell mehr verwendet wird.
Haben Sie bereits Einwirkungsvorlagen angelegt, können Sie diese mit Hilfe dieser Schaltfläche einfügen.
Ein Klick auf die Schaltfläche öffnet den Dialog Vorlage auswählen, in dem Ihnen die vorhandenen Einwirkungsvorlagen angeboten werden.
Haben Sie die projektweiten Einwirkungen nach Ihren Vorstellungen und Erfordernissen bearbeitet, können Sie diese Zusammenstellung als Vorlage speichern. Über diese Schaltfläche wird der Dialog Vorlagenname zur Vergabe einer Bezeichnung eingeblendet.
Über die hier vergebene Bezeichnung finden Sie diese Vorlage später im Dialog Vorlage auswählen und in den Einstellungen.

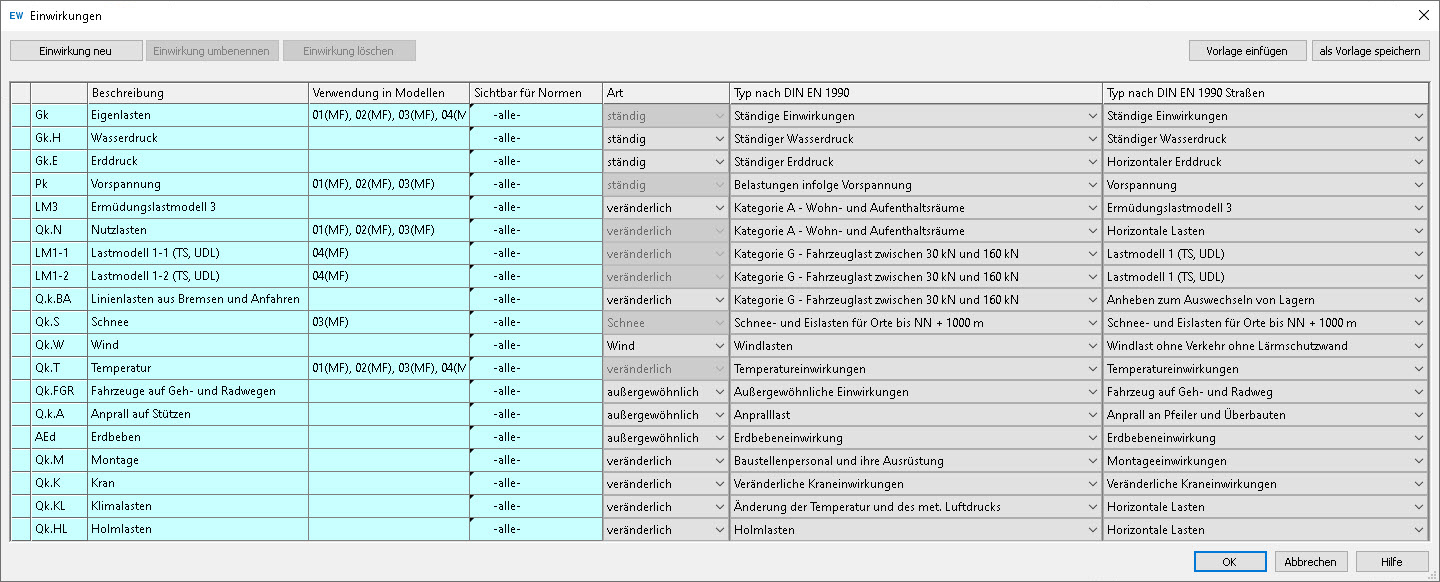

Die Einwirkungen werden über die folgenden Spalten in dem Dialog "Einwirkungen" definiert:
In der ersten Spalte wird der Name der Einwirkung angezeigt. Der Name kann wie die Beschreibung über den Schalter Einwirkung umbenennen geändert werden.
In dieser Spalte werden die vorgegebenen bzw. selbst definierten Einwirkungsbeschreibungen angezeigt. Die Beschreibung kann wie der Name der Einwirkung über den Schalter Einwirkung umbenennen geändert werden.
Alle Modelle die im Projekt z.B. die Einwirkung 'Gk' nutzen, werden in dieser Spalte aufgeführt. Es erscheint der Modellname und in Klammern eine zweistellige Abkürzung für die Anwendung (BS=BauStatik, MF=MicroFe, ...).
Werden in einem Projekt Modelle mit unterschiedlichen Normen (z.B. 'DIN EN 1990' und 'ÖNORM EN 1990') bearbeitet, kann in den Feldern dieser Spalte festgelegt werden, für welche Normen diese Einwirkung sichtbar sein soll. Die Sichtbarkeit bezieht sich auf die Anzeige der Einwirkung in den Anwendungen der mb WorkSuite. Einer Einwirkung, die als 'nicht sichtbar' für die Norm 'DIN EN 1990' definiert wurde, können in der BauStatik, in Modulen nach DIN EN, keine Lasten zugeordnet werden, da diese in der Liste der Einwirkungen 'nicht sichtbar' ist.
Die Auswahl erfolgt über einen Rechtsklick in das Feld. Der zugehörige Dialog Sichtbar für Normen listet alle verwendeten Normen auf und bietet durch Anklicken eine Auswahlmöglichkeit. Bei bereits in Verwendung befindlichen Einwirkungen ist eine Änderung der Sichtbarkeit nicht möglich.
Über dieses Pulldown-Menü wird die Einwirkungsart festgelegt. Bei bereits in Verwendung befindlichen Einwirkungen ist eine Änderung der Einwirkungsart nicht möglich.
Für alle in diesem Dialog vorhandenen Einwirkungen kann die Einwirkungstypisierung für jede im Projekt verwendete Norm, in Abhängigkeit der Einwirkungsart, individuell festgelegt werden.
Siehe auch:
BauStatik-Hilfe: Der Dialog Einwirkungen
Tutorial: Die Einwirkungen in der mb WorkSuite
