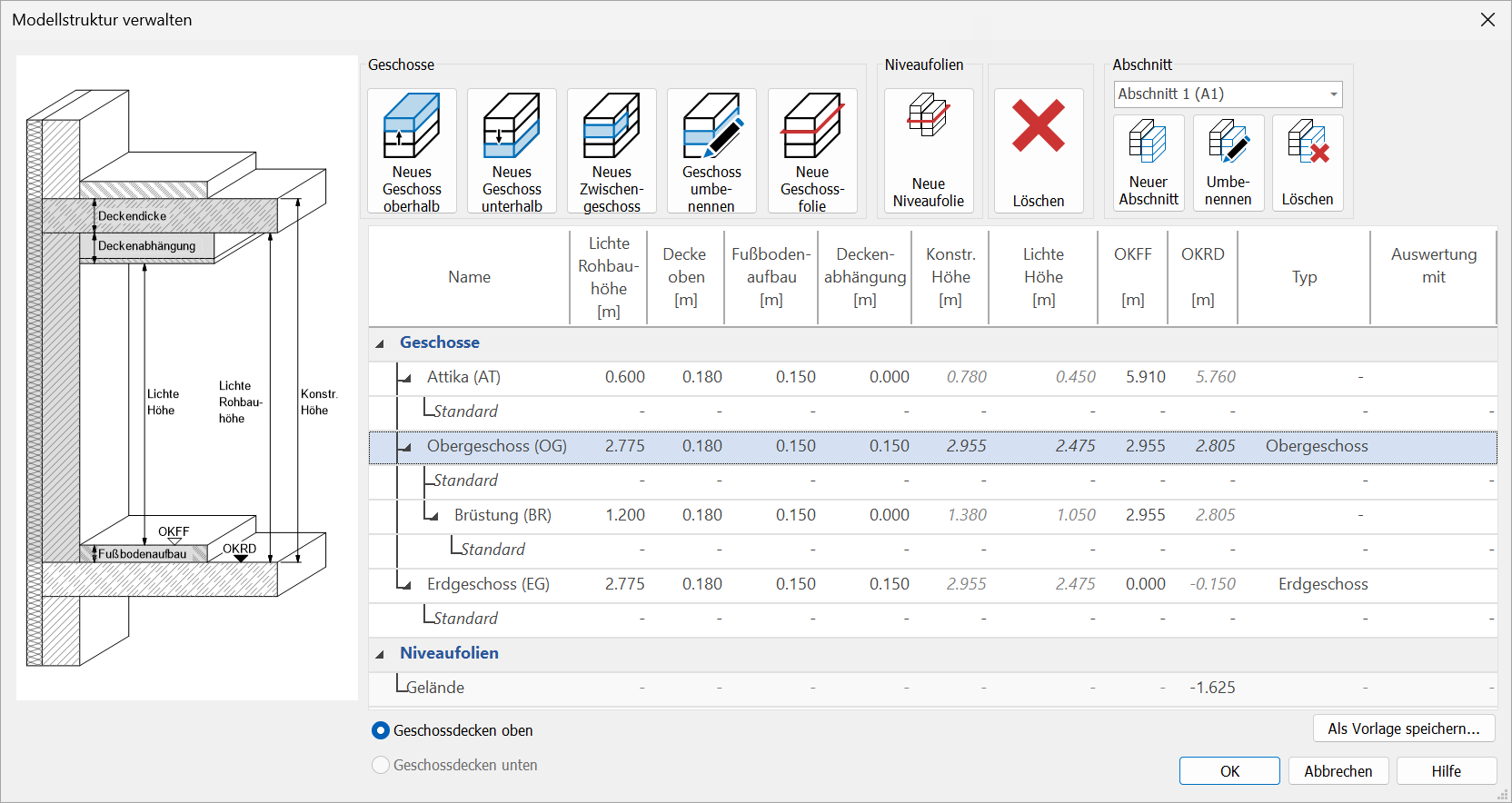

Der Dialog "Modellstruktur verwalten" zeigt auf einen Blick die Geschosse je Abschnitt in tabellarischer Form. Somit können Geschosse erzeugt oder Änderungen mühelos durchgeführt werden.
Alle Änderungen, die Sie im Fenster Modellstruktur vornehmen, werden erst nach Bestätigung über die Schaltfläche "OK" aktiv.
Neues Geschoss oberhalb und unterhalb
Geöffnet wird der Dialog "Modellstruktur verwalten" wahlweise über das Register "Modell" mit der Schaltfläche "Struktur verwalten" oder über das Kontextmenü im Fenster "Modell".
Die Auswirkungen von Änderungen, z.B. an den Geschosshöhen, werden sofort für alle Geschosse sichtbar. Weiterhin werden z.B. Anpassungen am Fußbodenaufbau für mehrere Geschosse mühelos in einem Schritt möglich.
Die Spalten "OKFF" (Oberkante Fertigfußboden) und "OKRD" (Oberkante Rohdecke) zeigen sofort die Höhenentwicklung über alle Geschosse nach einer Änderung. Beim Verlassen des Dialoges (über die Schaltfläche "OK") werden alle Änderungen geometrisch auf das Gebäudemodell angewendet.
Die Optionen hinter den Schaltflächen "Neues Geschoss oberhalb", "Neues Geschoss unterhalb", "Neues Zwischengeschoss", "Geschoss umbenennen" und "Neue Geschossfolie" beziehen sich jeweils auf das in der Liste markierte Geschoss.
Bezogen zum markierten Geschoss wird ein neues Geschoss oberhalb oder unterhalb erzeugt. Ist dort bereits ein Geschoss vorhanden, wird das neue eingeschoben und verdrängt das bereits vorhandene weiter nach oben oder unten.

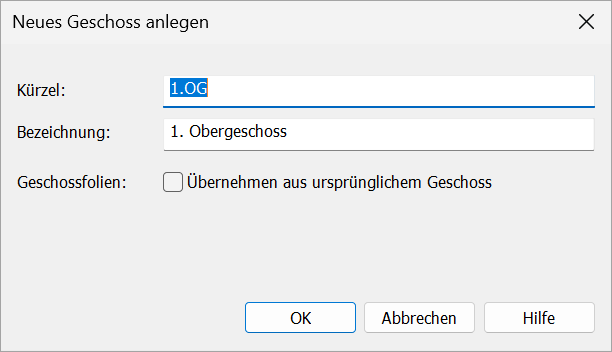

Geben Sie hier Kürzel und Bezeichnung des neuen Geschosses ein. Setzen Sie das Häkchen bei "Geschossfolien: Übernehmen aus ursprünglichem Geschoss", werden im neuen Geschoss alle Geschossfolien des markierten Geschosses mit gleichem Namen neu angelegt.
Mit den Zwischengeschossen steht in ViCADo eine weitere Stufe zur Gliederung der Modellstruktur zur Auswahl. Typischerweise werden Zwischengeschosse genutzt, um eine weitere Ebene innerhalb eines Geschosses einzufügen. Dieses zeichnet sich i.d.R. durch eine geringere Geschosshöhe aus. Weitere Anwendungsfälle wären z.B. das Abbilden von Split-Level-Geschossen oder auch das Erzeugen einer Balkonbrüstung aus Mauerwerk.
Das neue Zwischengeschoss wird für das selektierte Geschoss erzeugt. Das Zwischengeschoss und seine Inhalte (Bauteile) sind strukturell dem Geschoss zugeordnet, in dem es erzeugt wurde. Zwischengeschosse unterscheiden sich von Geschossfolien durch die eigenständigen Geometriewerte für lichte Raumhöhe, Deckenstärke, Deckenabhängung, Fußbodenaufbau und Niveau.

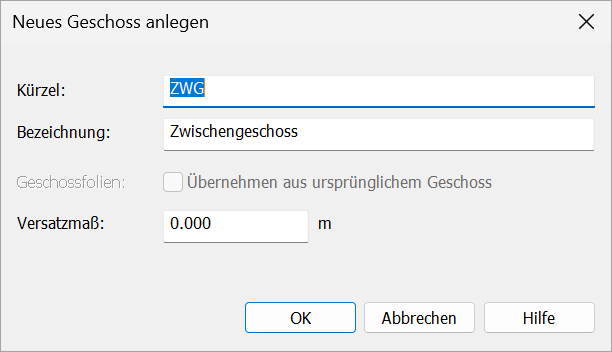

Geben Sie hier Kürzel und Bezeichnung des Zwischengeschosses ein. Setzen Sie das Häkchen bei "Geschossfolien: Übernehmen aus ursprünglichem Geschoss", werden im Zwischengeschoss alle Geschossfolien des markierten Geschosses mit gleichem Namen neu angelegt. Sie können außerdem die Lage des Zwischengeschosses über ein Versatzmaß in m bestimmen. Das Versatzmaß bezieht sich auf OKFF (Oberkante Fertigfußboden) des ursprünglichen Geschosses.
Über die Schaltfläche "Geschoss umbenennen" können Sie im Nachgang einen neuen Namen für das Geschoss bestimmen.

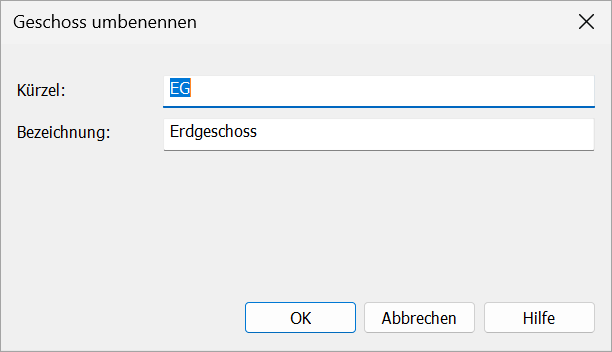

Geben Sie hier das neue Kürzel und die neue Bezeichnung für das markierte Geschoss ein.
Geschossfolien werden in ViCADo zur Verwaltung der 3D-Objekte benötigt. Alle Bauteile, z.B. Stützen oder Wände, werden in Geschossfolien verwaltet. Mit dem Erzeugen eines Geschosses wird automatisch die Geschossfolie "Standard" erzeugt.
Neue Geschossfolien werden über die gleichnamige Schaltfläche angelegt. Markieren Sie hierfür zunächst das Zielgeschoss, in dem die neue Geschossfolie erzeugt werden soll.

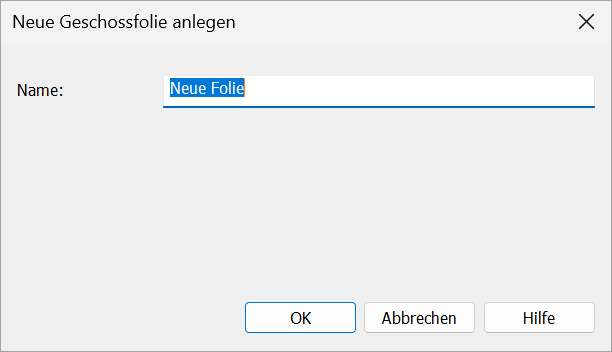

Geben Sie einen Namen für die neue Geschossfolie ein.

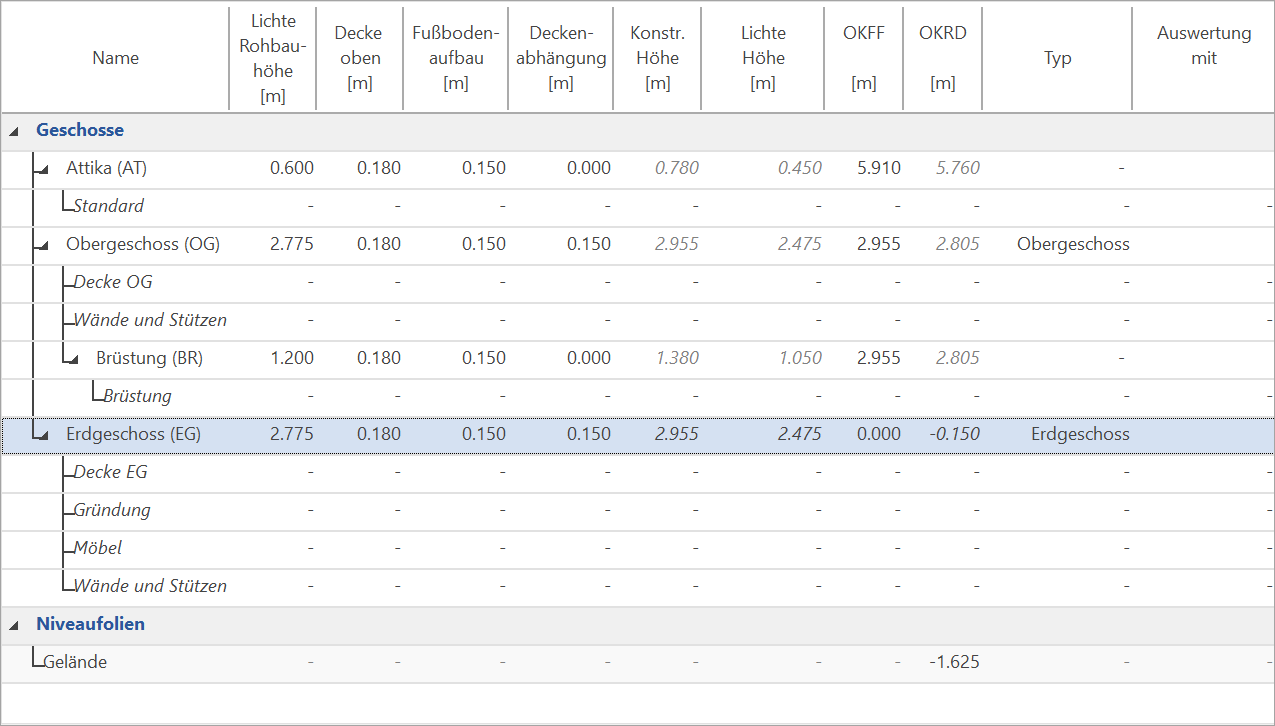

Je nach Bedarf können so viele Geschossfolien zur Gliederung erzeugt werden, wie benötigt werden. Im Beispiel wird das Modell über die Geschossfolien "Wände und Stützen", "Möbel", "Gründung" und "Decke EG" gegliedert. Dies hilft z.B. bei der Steuerung der Sichtbarkeit oder der Auswertung des Modells.
Niveaufolien ähneln den Geschossfolien. In ihnen werden 3D-Objekte verwaltet. Im Vergleich zu den Geschossfolien besitzen diese jedoch keine Geschosszugehörigkeit. Sie können damit z.B. für den Außenbereich oder den Hausanschluss genutzt werden.

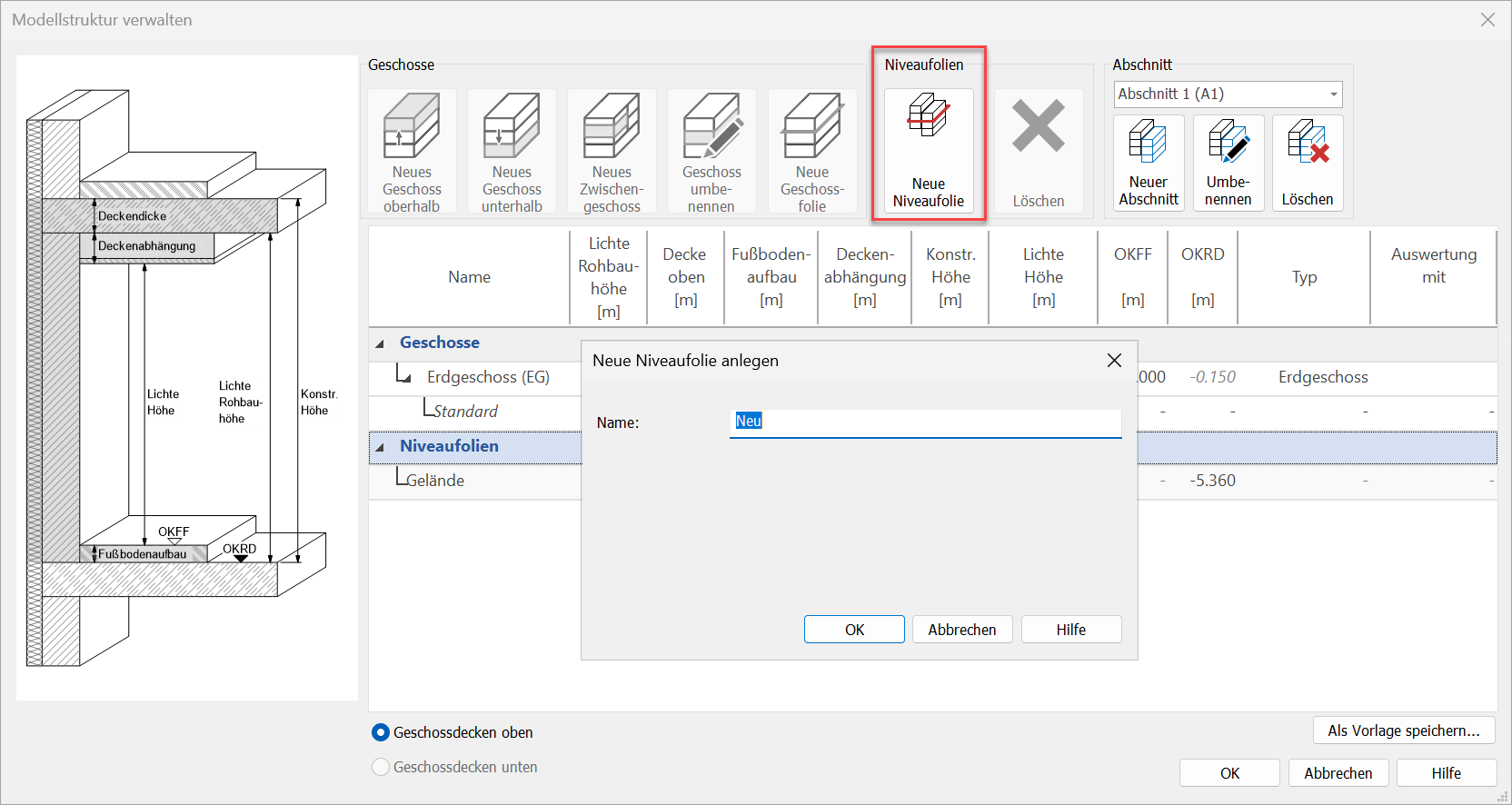

Neue Niveaufolien werden über die gleichnamige Schaltfläche angelegt.

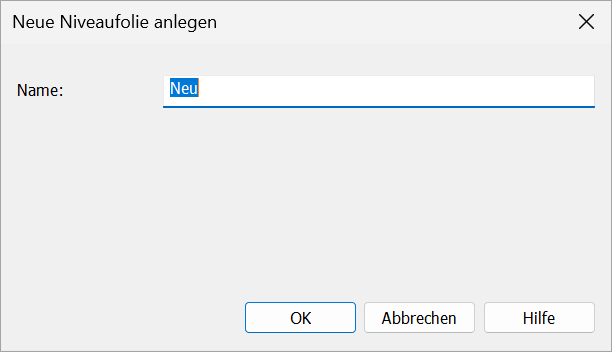

Geben Sie hier den Namen für die neue Niveaufolie ein.
In dem Dialog "Modellstruktur verwalten" wird immer der Inhalt eines Abschnittes angezeigt.

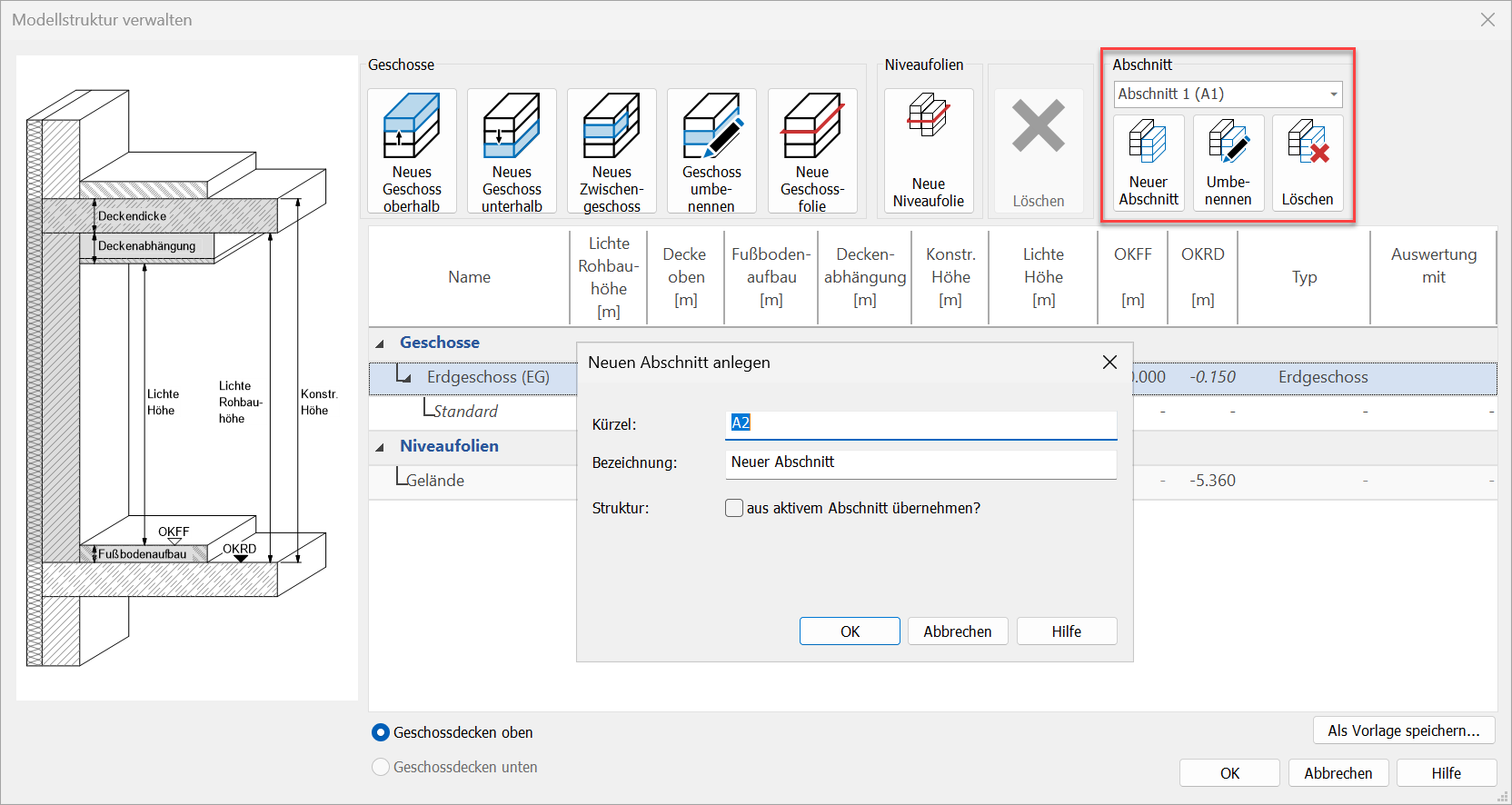

Über die Gruppe "Abschnitt" können neue Abschnitte angelegt (Schaltfläche "Neuer Abschnitt"), umbenannt (Schaltfläche "Umbenennen") und gelöscht (Schaltfläche "Löschen") werden. Jedes Modell muss mindestens einen Abschnitt besitzen.
Wenn ein Modell aus mehreren Abschnitten besteht, kann hier die Auswahl für die Anzeige erfolgen.
In der Liste der Abschnitte ist der Eintrag "Ohne Abschnitt" aufgeführt. Über diesen Eintrag können Niveaufolien erzeugt und verwaltet werden, die außerhalb der Abschnitte vorhanden sein sollen. Ein Anwendungsfall wäre z.B. ein Modell mit zwei Gebäudeteilen, die jeweils in Abschnitten verwaltet werden. Ohne Abschnitt könnte dann eine Niveaufolie für das Grundstück erzeugt werden.

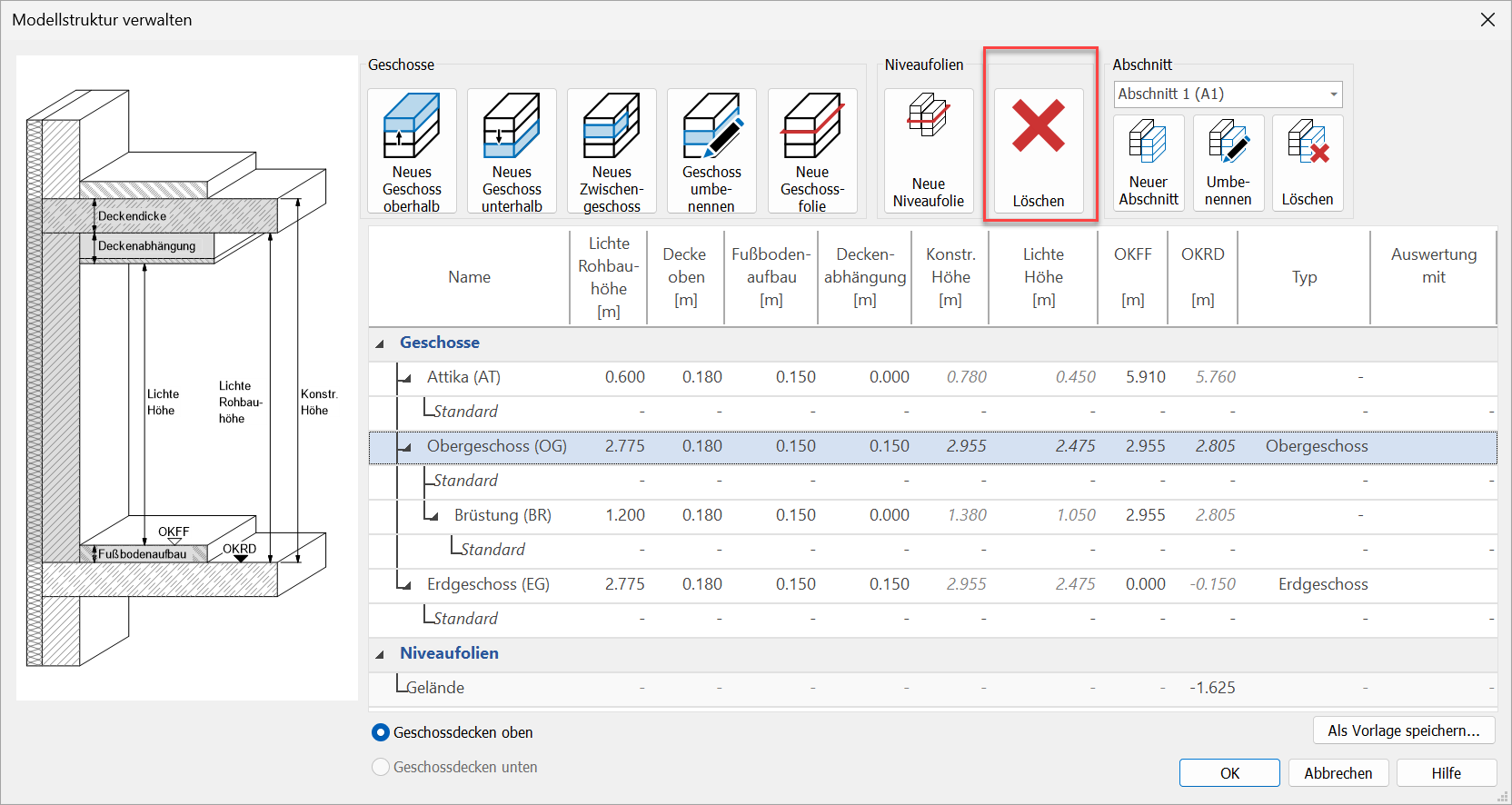

Die Schaltfläche "Löschen" löscht das in der Modellstruktur markierte Element (Geschoss, Zwischengeschoss, Geschossfolie oder Niveaufolie). Hiervon sind auch alle darin enthaltenen Elemente betroffen (bei einem Geschoss z.B. das Zwischengeschoss und die Geschossfolien).

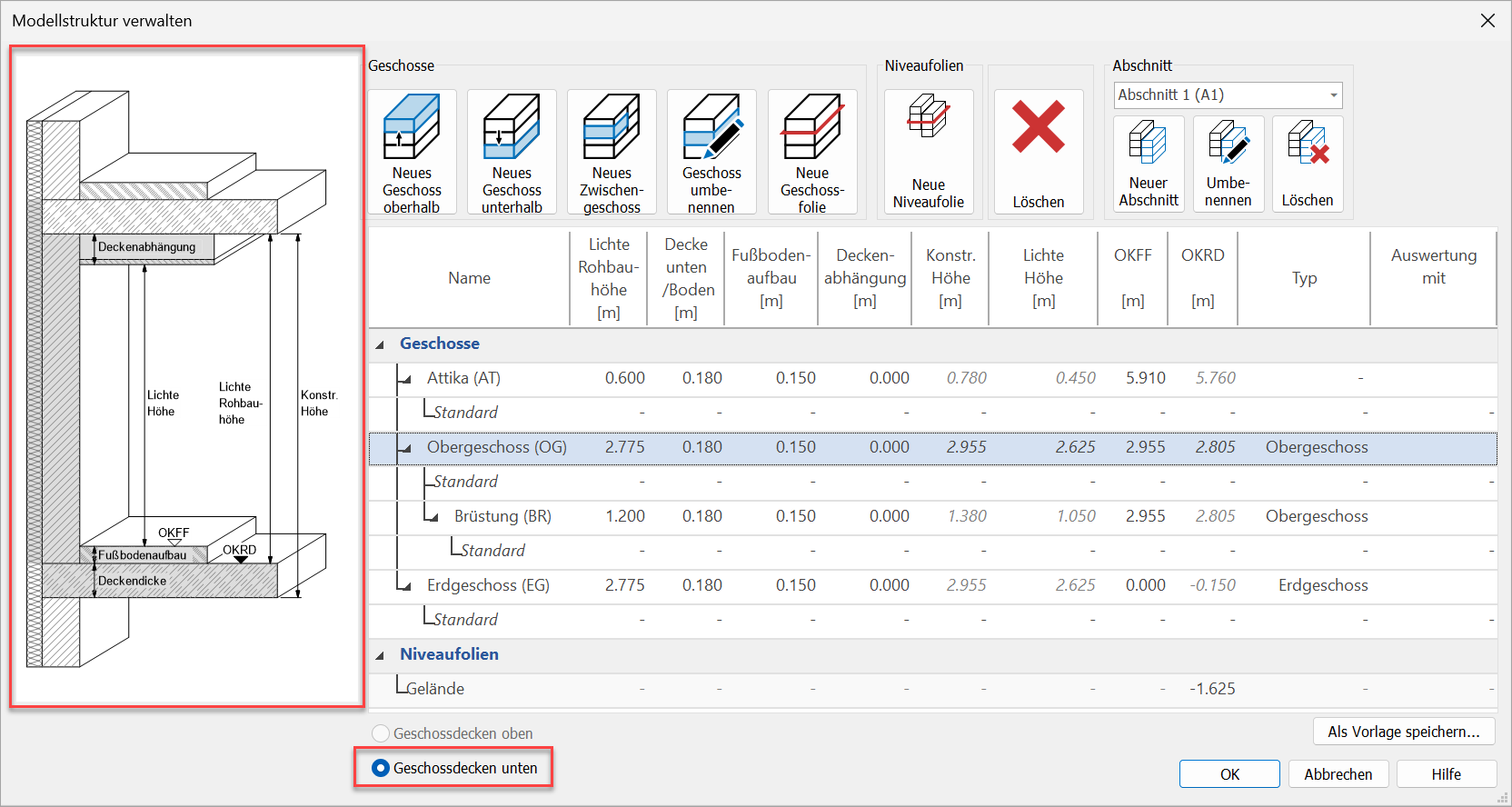

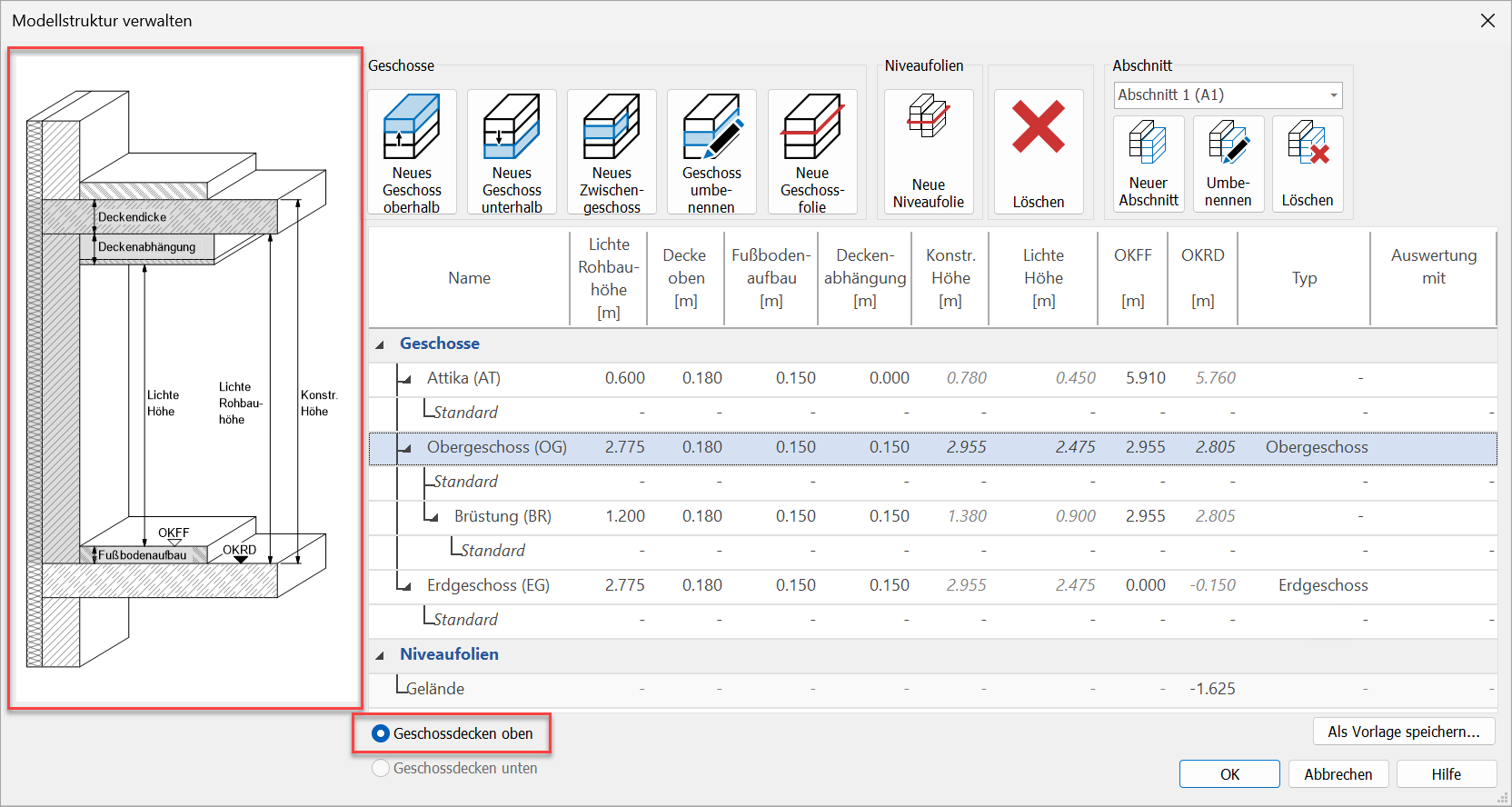

Die Angabe "Geschossdecken oben" bzw. "Geschossdecken unten" informiert über die Lage der Decke in der Modellstruktur. "Geschossdecken oben" bedeutet, dass die Decke an die Oberkante des Geschosses anschließt.
"Geschossdecken unten" bedeutet, dass die Decke an die Unterkante des Geschosses anschließt.
Hinweis: Eine Modellstruktur mit "Geschossdecke unten" ist besonders beim IFC-Import von Architekturmodellen hilfreich, da diese i.d.R. so aufgebaut sind. Die Modellstruktur "Geschossdecke unten" gilt in ViCADo nur für das Architekturmodell. Im Strukturmodell ist die Geschossdecke immer oben.

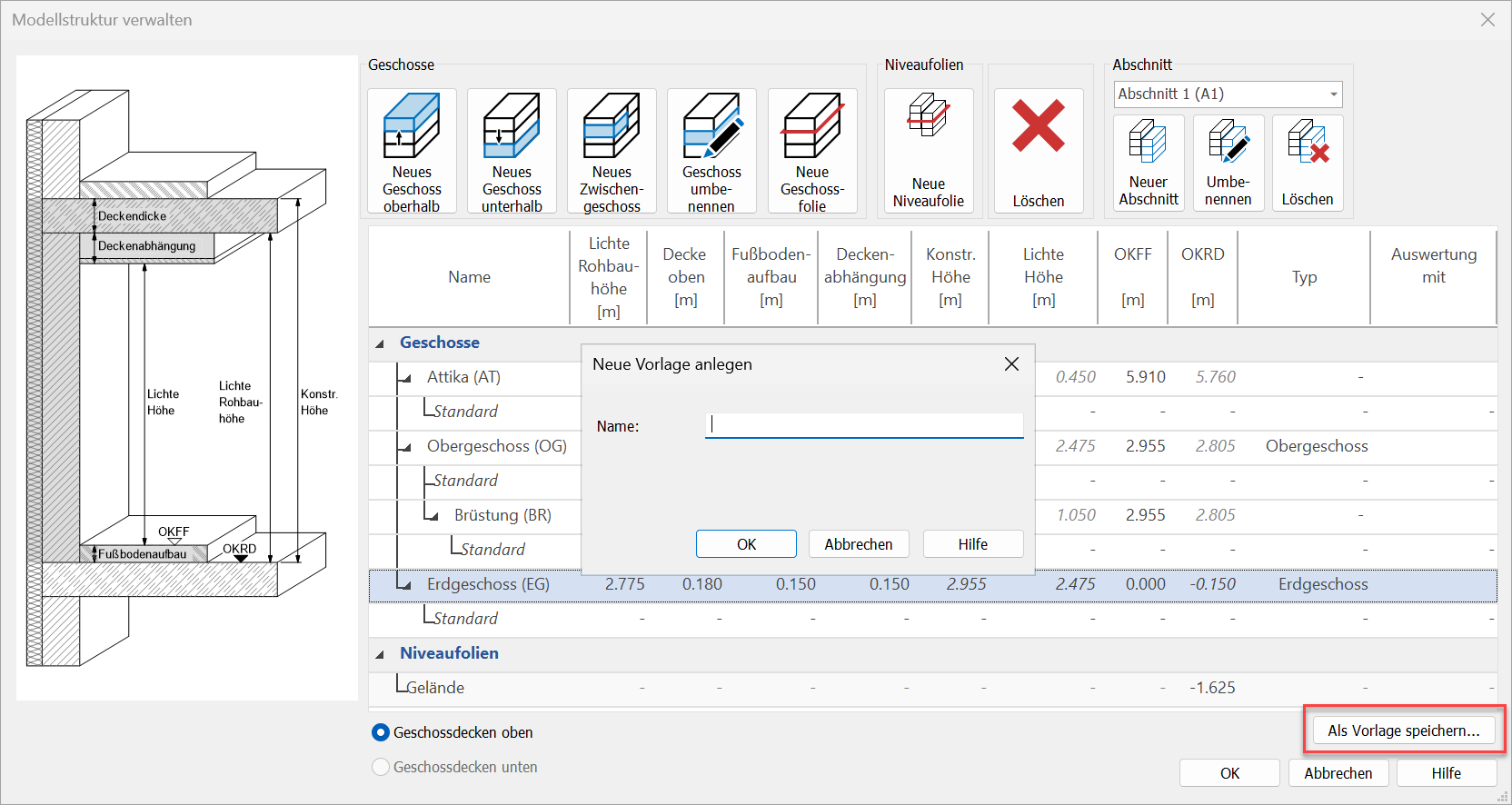

Mit der Option "Als Vorlage speichern" kann die aktuell angezeigte Modellstruktur als Vorlage für kommende Modelle gespeichert werden. Die Verwaltung der Vorlagen erfolgt projektübergreifend, so dass diese Vorlage auch in anderen Projekten genutzt werden kann.
Alle vorhandenen Modellstruktur-Vorlagen können über das Systemmenü, Rubrik Modell, Gruppe "Modell-Vorlagen" verwaltet werden.
