Über die Funktion Einzel-Pfette kann in einzelnen Bereichen von Dachflächen das Dachbild durch Hinzufügen einer Pfette verändert werden. Die Pfette wird über die Breite und Höhe bestimmt. Zusätzlich können die Einschnitttiefe der Sparren, der Ortgangabstand und die Verdrehung festgelegt werden.

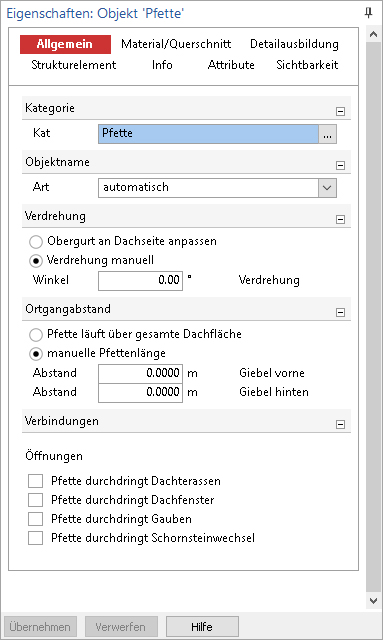

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Verdrehung der Pfette
Wird der Haken bei Obergurt immer an Dachfläche anpassen gesetzt,
wird die Pfette in Dachneigung gedreht. Über das Eingabefeld kann ein
freier Winkel eingegeben werden, wenn der Haken nicht gesetzt wurde.

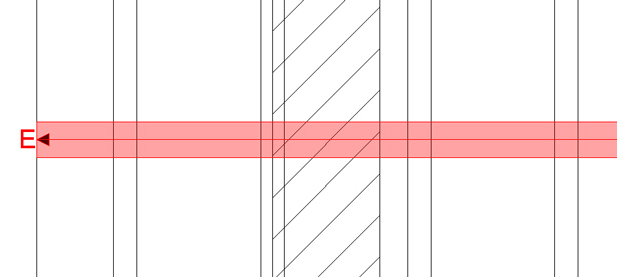

Abstand der Pfette vom hinteren bzw. vorderen Ortgang. Die Orientierung der Pfette (hinten/vorne) wird im selektierten Zustand durch die Buchstaben „A“ und „E“ angezeigt.

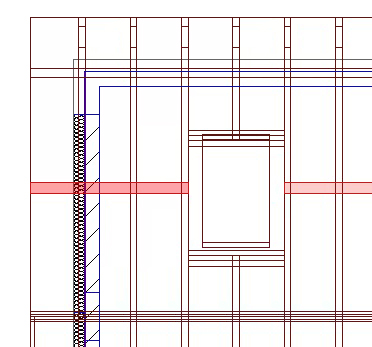

Wenn Dachterrassen, Dachfenster, Dachgauben oder Schornsteinwechsel eingebaut sind, kann eingestellt werden, ob die Pfette im Bereich der Öffnung unterbrochen wird oder durchgeht.
Siehe auch:
Einzel-Pfette – Material/Querschnitt
Einzel-Pfette – Detailausbildung
