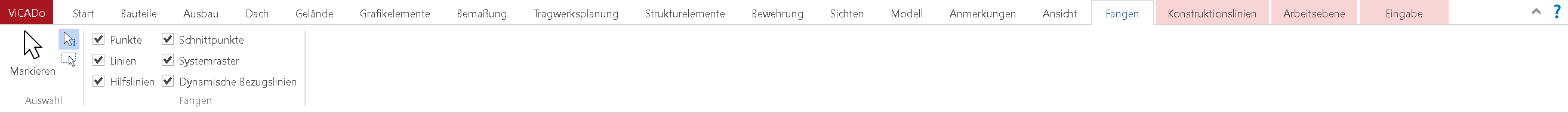

Kontextregister Fangen

Einstellungen zum Fangen von Punkten, Linien, Objekten und Systemraster können im Kontextregister "Fangen" verändert werden. Dieses Kontextregister öffnet sich im Eingabemodus eines Befehls.

Gruppe Fangen

Punkte / Schnittpunkte

Bei gesetztem Häkchen werden die Anfangs- und Endpunkte, Schnittpunkte und Mittelpunkte aller sichtbaren Objekte über den Cursor automatisch erkannt. Wenn Sie sich in einer Zeichenfunktion befinden, werden von ViCADo erkannte Punkte mit einem Kreuz dargestellt. Ist die Funktion ausgeschaltet, findet keine Identifikation über den Cursor statt.

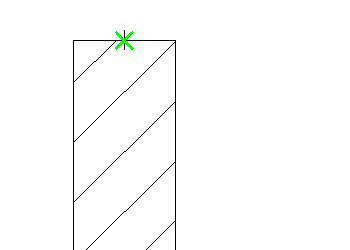

Fangen eines Punktes (Mittelpunkt der Bauteilkante)

Linien / Hilfslinien

Bei gesetztem Häkchen werden die Linien aller sichtbaren Objekte über den Cursor automatisch erkannt. Wenn Sie sich in einer Zeichenfunktion befinden, werden von ViCADo erkannte Linien mit einem Rechteck dargestellt. Ist die Funktion ausgeschaltet, findet keine Identifikation über den Cursor statt.

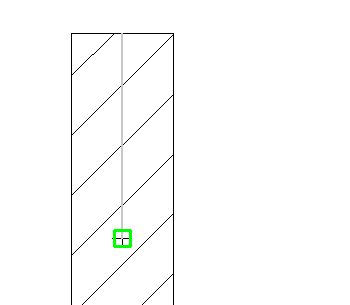

Fangen einer Linie (Bauteilkante)

dynamische Bezugslinien

Bei gesetztem Häkchen werden gleiche Objekte über den Cursor durch eine Bezugslinie gefangen und können so, z.B. in ihrer Länge bzw. Anfangs- und Endpunkt, aufeinander ausgerichtet werden. Die Bezugslinien liegen immer in Konstruktionsrichtung. Ist die Funktion ausgeschaltet, findet keine Identifikation über den Cursor statt.

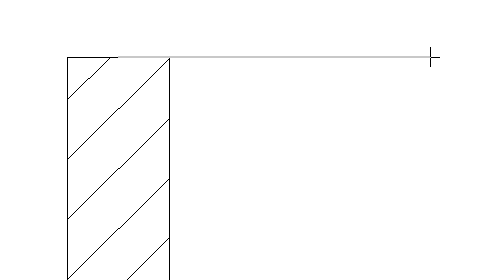

Fangen durch eine Bezugslinie bei der Eingabe einer Wand

Systemraster

Ein Systemraster ist ein Raster, das "unter die Zeichenfläche gelegt" wird, dabei aber nicht sichtbar wird - nicht zu verwechseln mit auf Plänen dargestellten Achsrastern. Das Systemraster hat in beiden Richtungen einheitliche Abstände. Es bezieht sich immer auf die aktuell gültigen Konstruktionslinien, auch auf den Winkel der Konstruktionslinien. Werden die Konstruktionslinien gedreht, dreht sich auch das Systemraster.

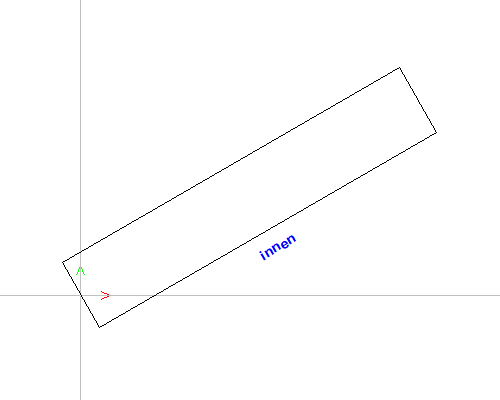

Die Punkte und Linien eines Systemrasters bleiben stets unsichtbar. Durch Aktivierung des Systemrasters wird jedoch erreicht, dass die Punkte und Linien des Rasters beim Konstruieren durch Bewegen des Cursors identifiziert, d.h. gefangen werden können. Im Bild zu sehen ist das automatische Fangen bei der Eingabe einer Wand mit einem Winkelraster von 15°.

Wird das Häkchen bei "Systemraster" entfernt, werden die Rasterpunkte nicht mehr über den Cursor identifiziert und das Raster hat keine Funktion.

Tipp: Alle Einstellungen zum Fangen können während der Eingabe, z.B. beim Setzen von Wänden im Konstruktionsmodus "Polygon", auch über den Dialog "Eigenschaften", Registerkarte "Fangen" modifiziert werden. Den Dialog erreichen Sie durch Rechtsklick auf die Arbeitsebene und Auswahl der Option "Allgemein", Funktion "Fangen" aus dem Kontextmenü.
