Radius-/Durchmessermaß – Maßparameter

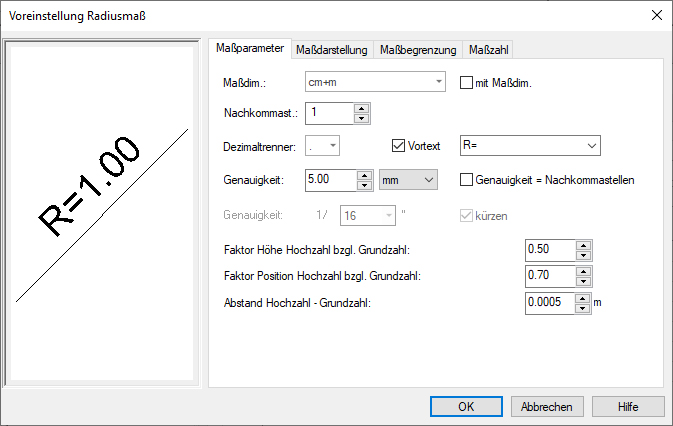

Ein Bild, das Screenshot enthält. Automatisch generierte Beschreibung

Hier werden die Einstellungen, wie Maßdimension, Nachkommastellen, Dezimaltrennzeichen, Genauigkeit, usw., für die Darstellung der Maßzahl eingegeben.

Faktor Höhe (Position) Hochzahl bzgl. Grundzahl

Faktoreingabe für die Größe und Lage der Hochzahlen, bezogen auf die Grundzahl, z. B. Grundzahl (Texthöhe (h) = 2.5 mm, Textlage = 0), Hochzahl (Texthöhe = 0,7*h, Textlage = 0,5*h)
