Durchmessermaß erzeugen

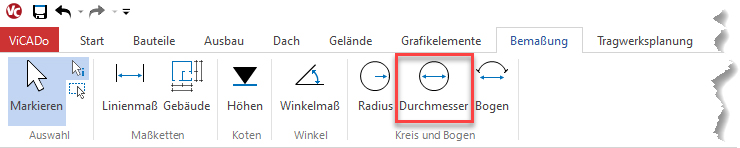

Wählen Sie im Register Bemaßung des Menübands die Funktion Durchmesser, um den Durchmesser von Kreisen sowie kreisförmigen Bauteile zu vermaßen.

Ein Bild, das Screenshot, Himmel enthält. Automatisch generierte Beschreibung

Es öffnet sich die zugehörige Optionenleiste:

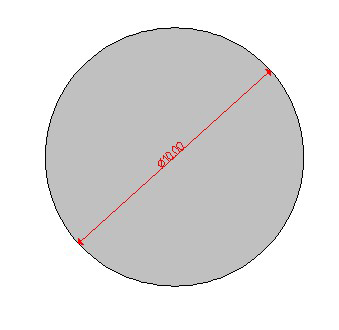

Zuerst klicken Sie mit der linken Maustaste den zu vermaßenden Kreis an. Im nächsten Schritt setzen Sie die Maßbegrenzungslinie ab. Als letztes wird der Maßbegrenzungstext angezeigt, er kann entlang der Maßbegrenzungslinie abgesetzt werden.

Ein Bild, das Antenne enthält. Automatisch generierte Beschreibung
