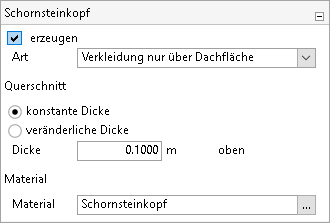

Über die Option Schornsteinkopf erzeugen kann ein, die Verkleidung des Dachs überragendes, Teil des Schornsteins erzeugt werden.

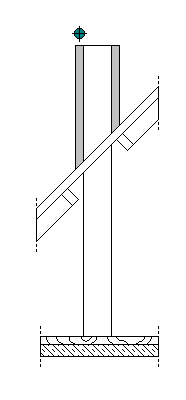

Konstante Dicke: Die
Verkleidung wird mit der angegebenen Dicke von Oberkante Schornstein
bis Oberkante Dachhaut geführt

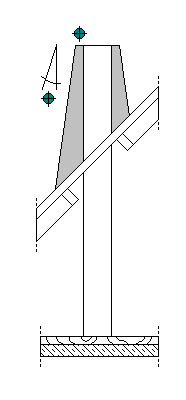

Veränderliche Dicke:
Die Verkleidung wird von Oberkante Schornstein bis Oberkante Dachhaut
geführt. Zusätzlich wird die Verkleidung im angegebenen Winkel von
der Vertikalen nach unten aufgeweitet.

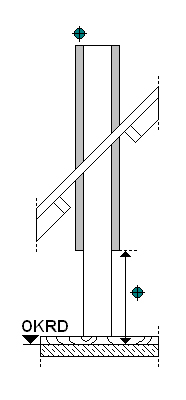

Niveau über OKRD: Die
Verkleidung wird mit der vorgegebenen Dicke von Oberkante Schornstein
bis zum eingegebenen Niveau über Oberkante Rohdecke des Geschosses
durch die Dachkonstruktion geführt.
Material: Unabhängig vom Material des Schornsteins kann dem Schornsteinkopf ein separates Material zugeordnet werden.

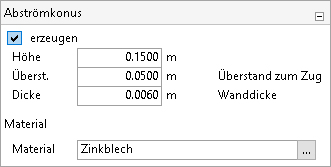

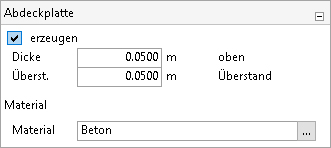

Auf Wunsch kann optional eine Abdeckplatte und ein Abströmkonus für den Schornstein definiert werden.

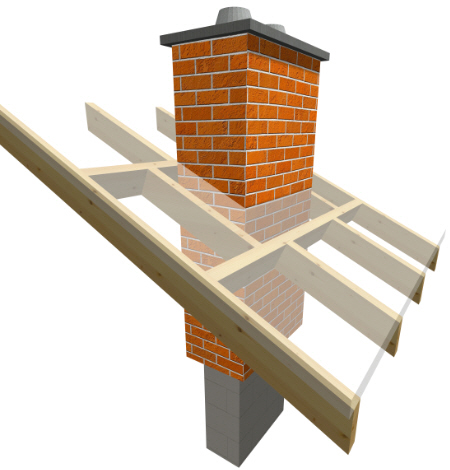

Beide werden ebenfalls als 3D-Bauteile erzeugt und können somit auch beispielsweise in Schnitten oder einer Visualisierung dargestellt werden.

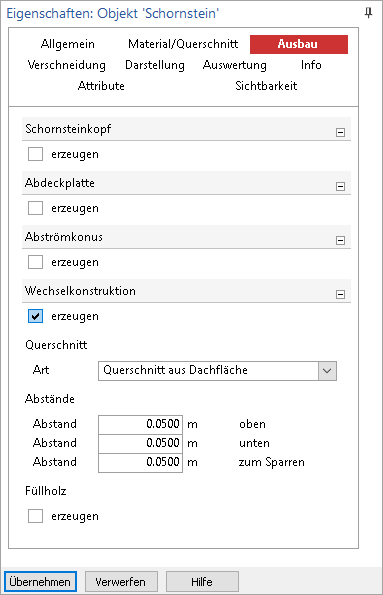

Soll der Schornstein durch eine Dachkonstruktion geführt werden, so kann ein Wechsel in die Dachkonstruktion eingebaut werden. In der Frage Wechselkonstruktion können Einstellungen zu Abstandsmaßen, Wechselkonstruktionen und Füllhölzern vorgenommen werden. Angaben zur Deckenöffnung werden im Kapitel Allgemein gemacht.

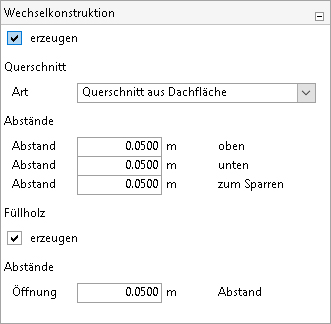

Wechselkonstruktion erzeugen: Erzeugt eine Wechselkonstruktion im Dach.
Breite/Höhe Wechselholz: Definiert die Abmessungen des Wechselholzes. Alternativ können für das Wechselholz Sparrenmaße verwendet werden.
Abstand oben: Horizontaler Abstand des oberen Wechselholzes zum Schornstein.
Abstand unten: Horizontaler Abstand des unteren Wechselholzes zum Schornstein.
Abstand zum Sparren: Minimaler Abstand des Schornsteins zum am nächsten gelegenen Sparren.
Füllholz erzeugen: Erzeugt ein Füllholz zwischen den beiden Wechselbalken.
Öffnung: horizontaler Abstand zwischen dem Füllholz und dem Schornstein.
