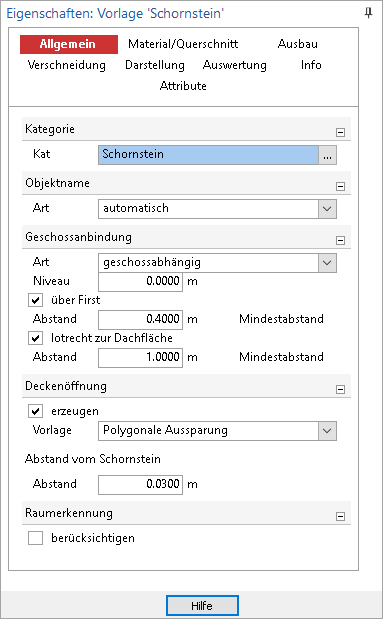

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
geschossabhängig: Der Schornstein orientiert sich an der vorgegebenen konstruktiven Geschosshöhe von Oberkante Rohdecke bis Oberkante Rohdecke. Wurde zusätzlich mindestens eine der beiden Optionen über First und lotrecht zur Dachfläche (Mindestabstand zur Dachgeometrie) gewählt, wird die Schornsteinhöhe, unter Berücksichtigung der vorgegebenen Mindestabstände, aufgrund der Höhe der Dachkonstruktion im gleichen Geschoss berechnet.
über First/ lotrecht zur Dachfläche: Wahlweise wird die Höhe des Schornsteins aufgrund der von ihm durchdrungenen Dachkonstruktion ermittelt. Hierbei kann ein Wert über dem First des Daches, ein lotrechter Abstand über der Dachfläche oder die jeweils kleiner Höhe aus First- und Dachflächenabstand ermittelt werden.
geschossunabhängig: Durch diese Auswahl kann eine individuelle, von der Geschosshöhe unabhängige Höhe des Schornsteins ab Oberkante Rohdecke eingegeben werden.
Niveau: Niveau der Unterkante des Schornsteins über Oberkante Rohfußboden
Erzeugt automatisch eine an den Schornstein angebundene Deckenöffnung.
Öffnungsvorlage: Beim Erzeugen
eines Schornsteins kann die Vorlage einer polygonalen
Aussparung gewählt werden, auf der die angebundene Deckenöffnung
des Schornsteins basieren soll. Über die Schaltfläche
können
die Wandvorlagen des Projekts editiert werden.
Abstand vom Schornstein: Waagerechtes Rohbaumaß, wird gemessen von Außenkante Schornstein bis Außenkante Deckenöffnung.
Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.
Siehe auch:
Schornstein – Material/Querschnitt
