Gitterträger werden in nahezu allen Elementierungsprodukten als Schub- oder Verbundbewehrung sowie auch als Abstandhalter eingesetzt.

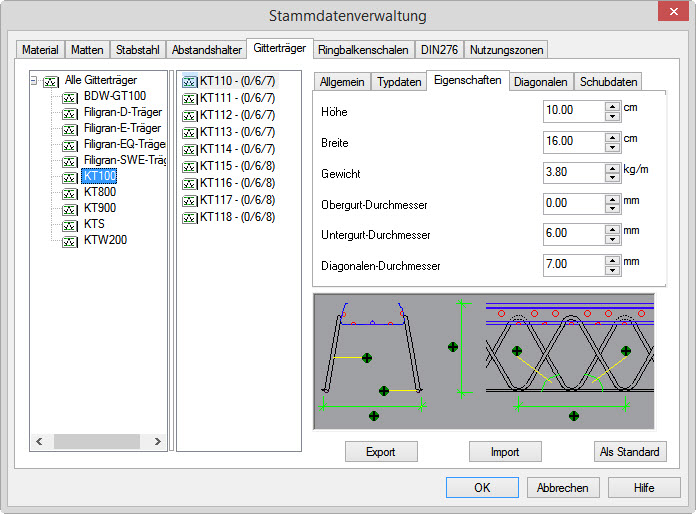

Die Gitterträgerverwaltung beinhaltet dazu die speziellen Gitterträgergruppen (KT 100, KT 800, KTW 200, usw.) mit den zugehörigen Gitterträgertypen. Für jeden Gitterträgertyp werden über die Registerkarten die spezifischen Eigenschaften, Typ- und Schubdaten definiert.
Sämtliche Einstellungen können durch Klicken auf den Button Als Standard als Standard gespeichert werden.
Mit diesem Knopf kann man des zuletzt selektierte Element in eine neue Datei exportieren. Das gleiche kann man über einen rechten Mausklick in das Listenfenster tun. Mit einem rechten Mausklick auf einen Zweig in der Baumstruktur kann man auch den kompletten Zweig exportieren.
Mit diesem Knopf kann man zuvor exportierte Elemente oder komplette Dateien älterer Versionen importieren.
Nach einem Klick mit der rechten Maustaste in das rechte Fenster (Listenansicht) öffnet sich ein Kontextmenü, mit dem ein neuer Gitterträger angelegt werden kann. In dem Fenster wird ein Eintrag mit der Bezeichnung "Neu" angezeigt. Der Eintrag ist blau unterlegt und es kann ein frei wählbarer Name vergeben werden. Im Anschluss sind über die Register Allgemein, Typdaten, Eigenschaften, Diagonalen und Schubdaten sämtliche Randbedingungen bzw. Kenngrößen vom Benutzer einzutragen..
Neue Gitterträgertypen:
Nach einem Rechtsklick mit der Maus auf den Eintrag "Alle Gitterträger" im linken Fenster (Baumstruktur) öffnet sich ein Kontextmenü, mit dessen Hilfe Sie eine neuen Gitterträgertypen anlegen können. Im linken Fenster wird nun ein weiterer Eintrag namens "Neuer Typ" angezeigt. Der Eintrag ist blau unterlegt und es kann ein frei wählbarer Name vergeben werden.

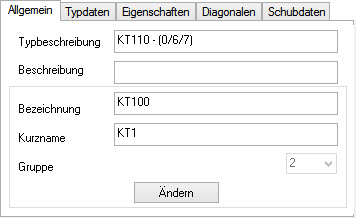

Über die Schaltfläche Ändern kann die Gruppenbezeichnung, der Kurzname und die zeichnerische Eingruppierung festgelegt werden.

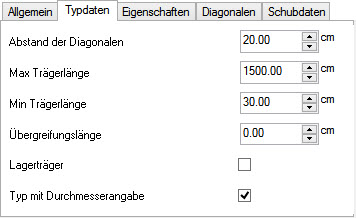

Abstand der Diagonalen, die maximale Trägerlänge und optional die Angabe des Durchmessers in der Typbeschreibung. Wird die maximale Trägerlänge überschritten, werden zwei Gitterträger als einzelne Positionen verlegt. Je nach Typ werden diese stumpf gestoßen oder mit einer Übergreifungslänge verlegt.

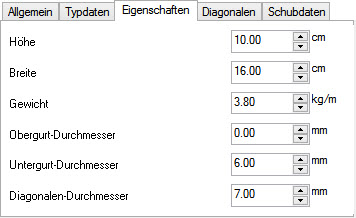

Gitterträgerparameter, wie Höhe, Breite, Gewicht und Durchmesser der Ober-, Untergurte und Diagonalen

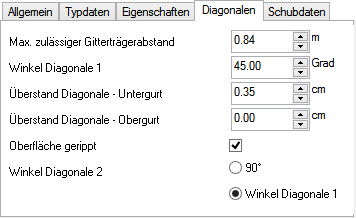

Winkel und Überstände der Diagonalen, max. zulässiger Gitterträgerabstand und die Materialbeschaffenheit der Oberfläche (gerippt/nicht gerippt).

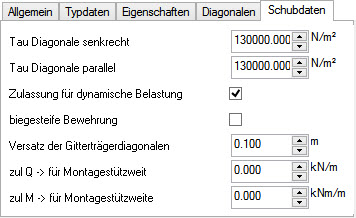

Schubwerte, optionale Zulassung der dynamischen Belastung sowie der biegesteifen Bewehrung, Versatz der Gitterträgerdiagonalen, max. zulässige Querkräfte und Momente für die Montagestützweiten.
