FBX-Dateien exportieren

In ViCADo können FBX-Dateien (*.fbx) exportiert werden (Zusatzmodul ViCADo.dae/fbx). Der Export umfasst 3D-Daten zum Austausch mit spezialisierter Visualisierungssoftware, z.B. zur Erstellung fotorealistischer Bilder. Hierbei gelten folgende Merkmale:

·         Der Export des 3D-Gebäudemodells erfolgt auf Grundlage einer Visualisierungssicht und aller darin sichtbar geschalteten Objekte. Diese können vorab über die Modellstruktur (Abschnitte, Geschosse, Bauteile) sichtbar oder unsichtbar geschaltet werden.

·         Alle Texturen werden automatisch für den Datenaustausch bereitgestellt.

Sie erreichen den Export über das Systemmenü, Rubrik "Exportieren", Gruppe "3D Dateien exportieren", Schaltfläche "FBX-Dateien (*.fbx)".

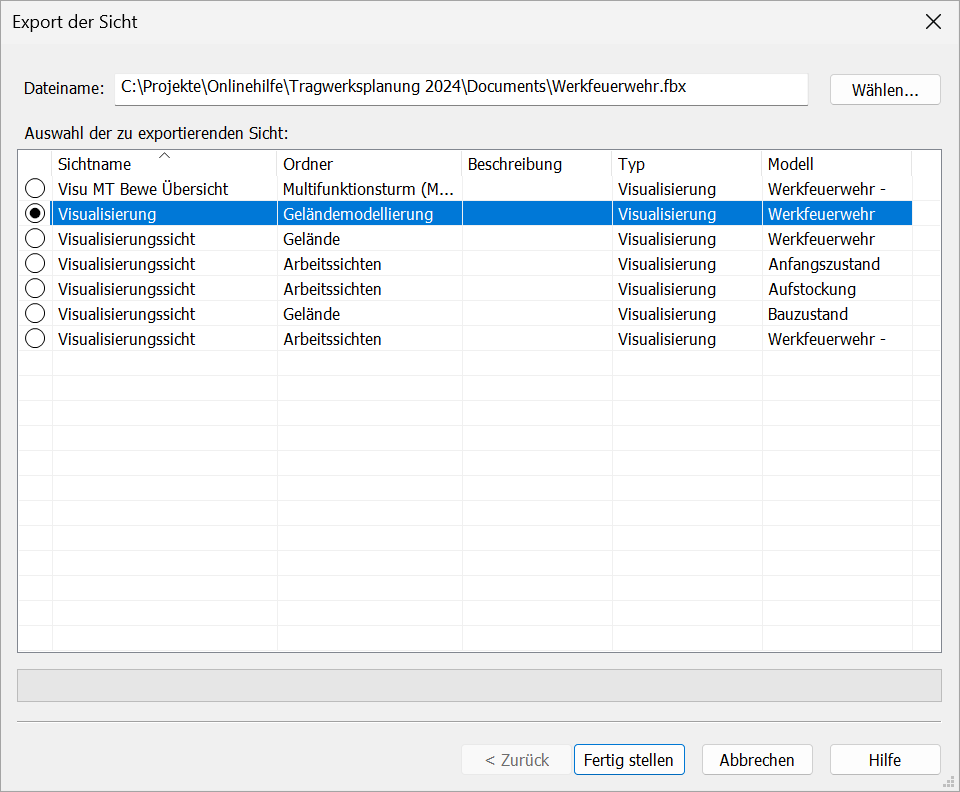

Der Dialog "Export der Sicht" öffnet sich.

Dateiname: Wählen Sie einen Dateinamen und Speicherort für die FBX-Datei (Schaltfläche "Wählen…"). Als Voreinstellung für den Dateinamen wird der Name des Modells angeboten, als Voreinstellung für den Speicherort der Dokumente-Ordner des Projekts. Diesen erreichen Sie über den ProjektManager, Register "Dokumente".

Auswahl der zu exportierenden Sicht: Hier werden alle Visualisierungssichten des Modells gelistet. Wählen Sie für den Export die gewünschte Visualisierung aus (Radiobutton).

Schließen Sie den Export über die Schaltfläche "Fertig stellen" ab.
