Eigenschaften - Darstellung: Schnittniveau

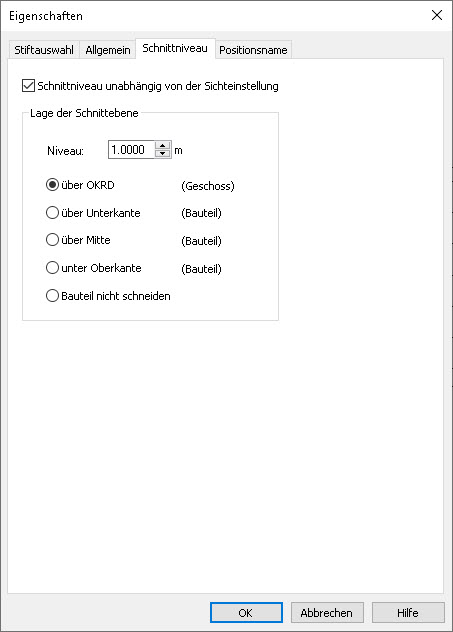

Über die Schaltfläche Alle Eigenschaften editieren... im Kapitel Darstellung der Objekt-Eigenschaften kann individuell je Bauteil das Schnittniveau gesteuert werden.

Die Option bezieht sich auf alle Draufsichten. Hier kann in den Sicht-Eigenschaften das Schnitt-Niveau gewählt werden. Im Standardfall beträgt es 1,00 m über OKRD. Somit werden z.B. Öffnungen oberhalb dieses Niveaus in der Draufsicht nicht dargestellt.

Wird jedoch z.B. in den Eigenschaften eines Objektes, nur für dieses Objekt auf Niveau 0,00m über der Mitte gewählt, wird es zusätzlich in der Draufsicht dargestellt.

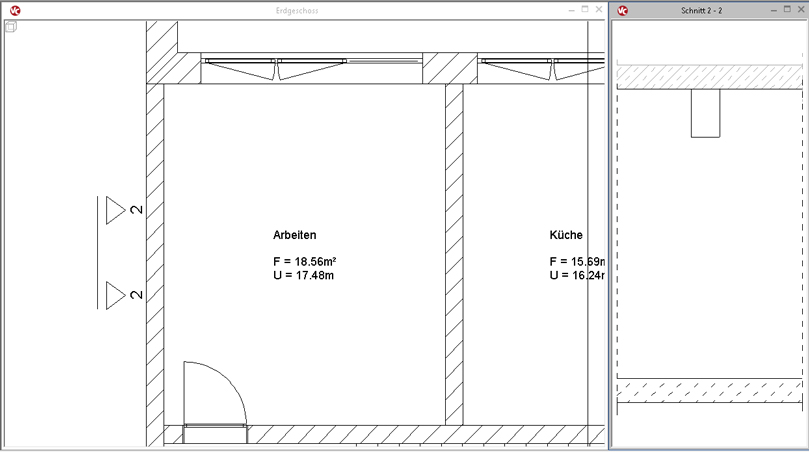

Im folgenden Beispiel wurde ein Unterzug unterhalb der Decke angeordnet. In der Draufsicht wurde die verdecke Kantendarstellung mit Blickrichtung nach unten ausgewählt. Der Unterzug (Schnitt 2 – 2) ist nicht erkennbar.

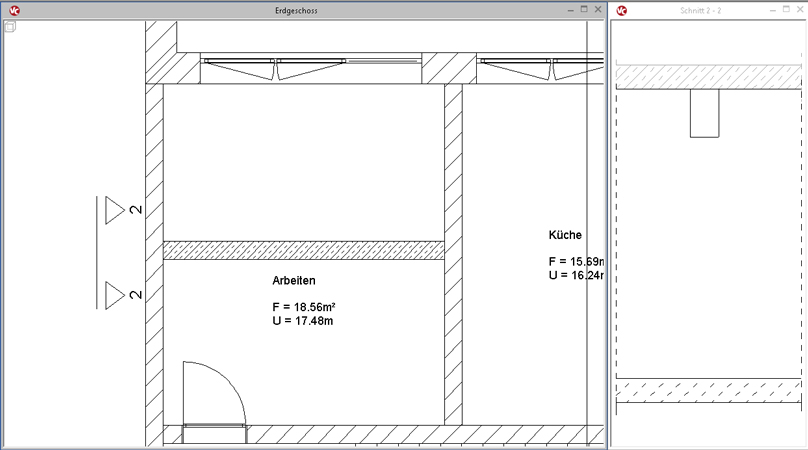

Wird nun in der Draufsicht die Darstellung des Unterzugs verändert. So dass das Schnittniveau über die Eigenschaften, Register Darstellung, individuelle Darstellung, auf 0,00 m bezogen auf dem Mittelpunkt gesetzt wird, erscheint der Unterzug zusätzlich in der Draufsicht.
