Über die Schaltfläche „Platzieren“ kann die Bewehrung eines Basis-Containers auch an anderen Stellen im ViCADo-Modell platziert werden.
Hierzu wird der Basis-Container zunächst markiert. Nach Aufruf der Funktion „Platzieren“ wird ein Bezugspunkt gewählt (z.B. die Ecke des bewehrten Bauteils). Danach hängt die Bewehrung an der Maus und kann mehrfach im ViCADo-Modell abgesetzt werden.

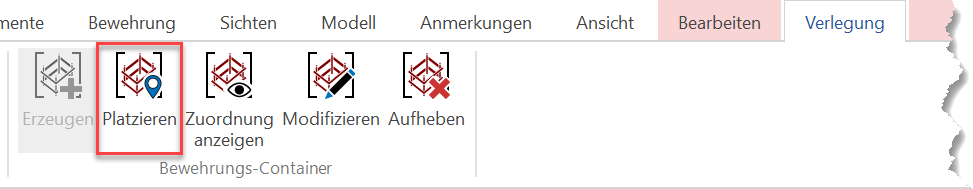

Schaltflächen für das Platzieren in der Optionenleiste
Beispiel: Platzieren eines Basis-Containers
Für das Platzieren des Basis-Containers im ViCADo-Modell stehen links in der Optionenleiste weitere Schaltflächen bereit.
Der Basis-Container wird um 90° nach links gedreht.
Der Basis-Container wird um 90° nach rechts gedreht.
Der Basis-Container wird an der x-Achse gespiegelt.
Der Basis-Container wird an der y-Achse gespiegelt.
Das Beispiel zeigt die Bewehrung eines Treppenpodests in einer Schnittsicht, die als Basis-Container in weitere Podeste platziert werden soll. Der Basis-Container ist markiert und die Funktion „Platzieren“ aufgerufen.

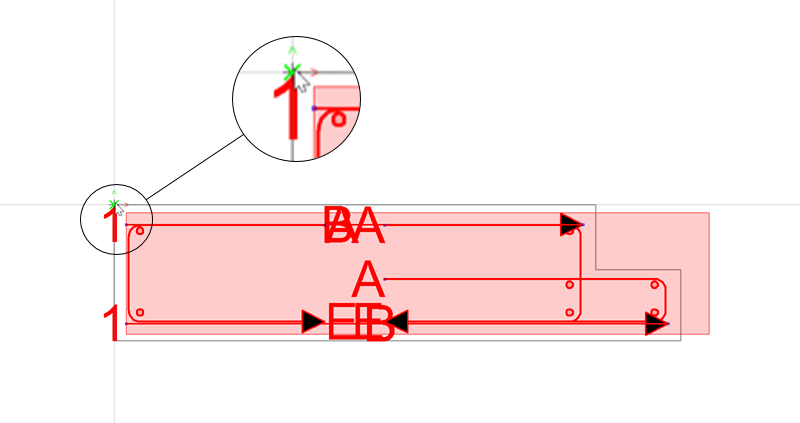

1. Es wird ein Bezugspunkt für das Platzieren gewählt.

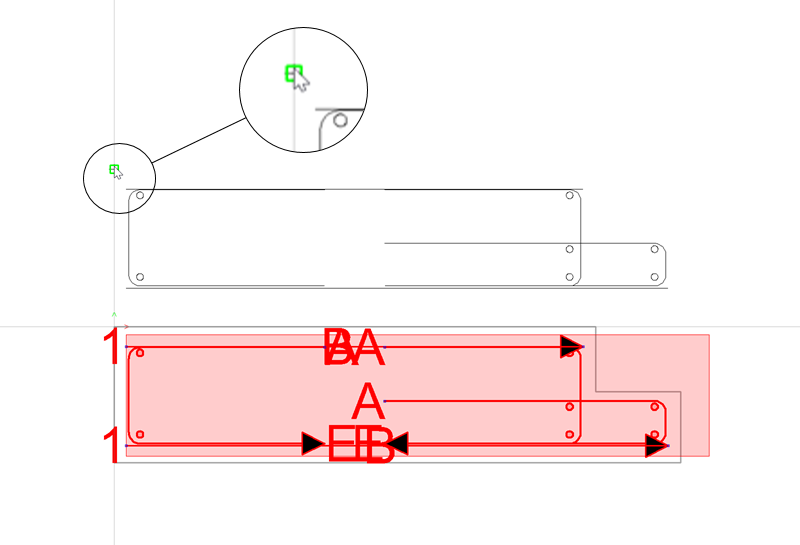

2. Die Bewehrung des Basis-Containers hängt an der Maus.

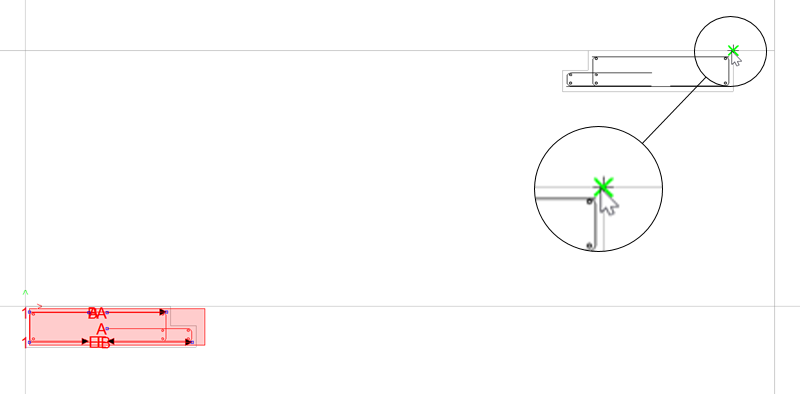

3. Die Bewehrung des Basis-Containers wird platziert. In diesem Beispiel wird für das Platzieren die Funktion „An y-Achse spiegeln“ aus der Optionenleiste verwendet.
Tipp: Platzierte Container lassen sich durch ihre blaue Markierung leicht von ihren Basis-Containern unterscheiden.
