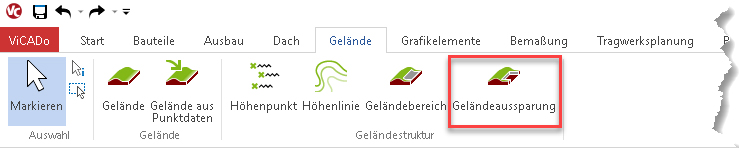

Über die Schaltfläche Geländeaussparung im Register Gelände des Menübands werden Aussparungen in einem vorhandenen Gelände konstruiert.

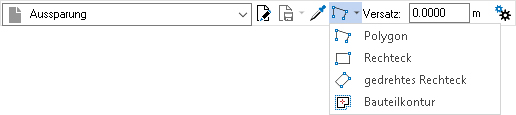

Aussparungen in einem vorhandenen Gelände lassen sich über ein Polygon, ein Rechteck oder durch die Übernahme einer Bauteilkontur erzeugen. Die entsprechende Eingabemethode ist in der Optionenleiste zu wählen.
Über die Funktion Bauteilkontur kann die Geländeaussparung automatisch auf die äußere Kontur eines Gebäudes oder eines Bauteils gesetzt werden. ViCADo zeigt Ihnen die aktuell gefangene Kontur an. Es werden nur die Gebäude- und Bauteilkonturen angeboten, die von dem aktuellen Geschoss, bzw. der aktuellen Folie geschnitten werden.
Befinden Sie sich mit dem Cursor innerhalb des geschlossenen Gebäudebereichs, findet ViCADo automatisch die erforderliche Geometrie.
Die von ViCADo gefundene Geometrie wird mit der linken Maustaste bestätigt, die Aussparung wird konstruiert.
Sollen bei konstruierten Aussparungen die Eigenschaften geändert oder überprüft werden, wird die entsprechende Aussparung markiert. Über das Kontextmenü (rechte Maustaste betätigen) wird die Funktion Eigenschaften ausgewählt. In dem sich öffnenden Dialogfenster können die Eigenschaften der Aussparung bearbeitet werden.

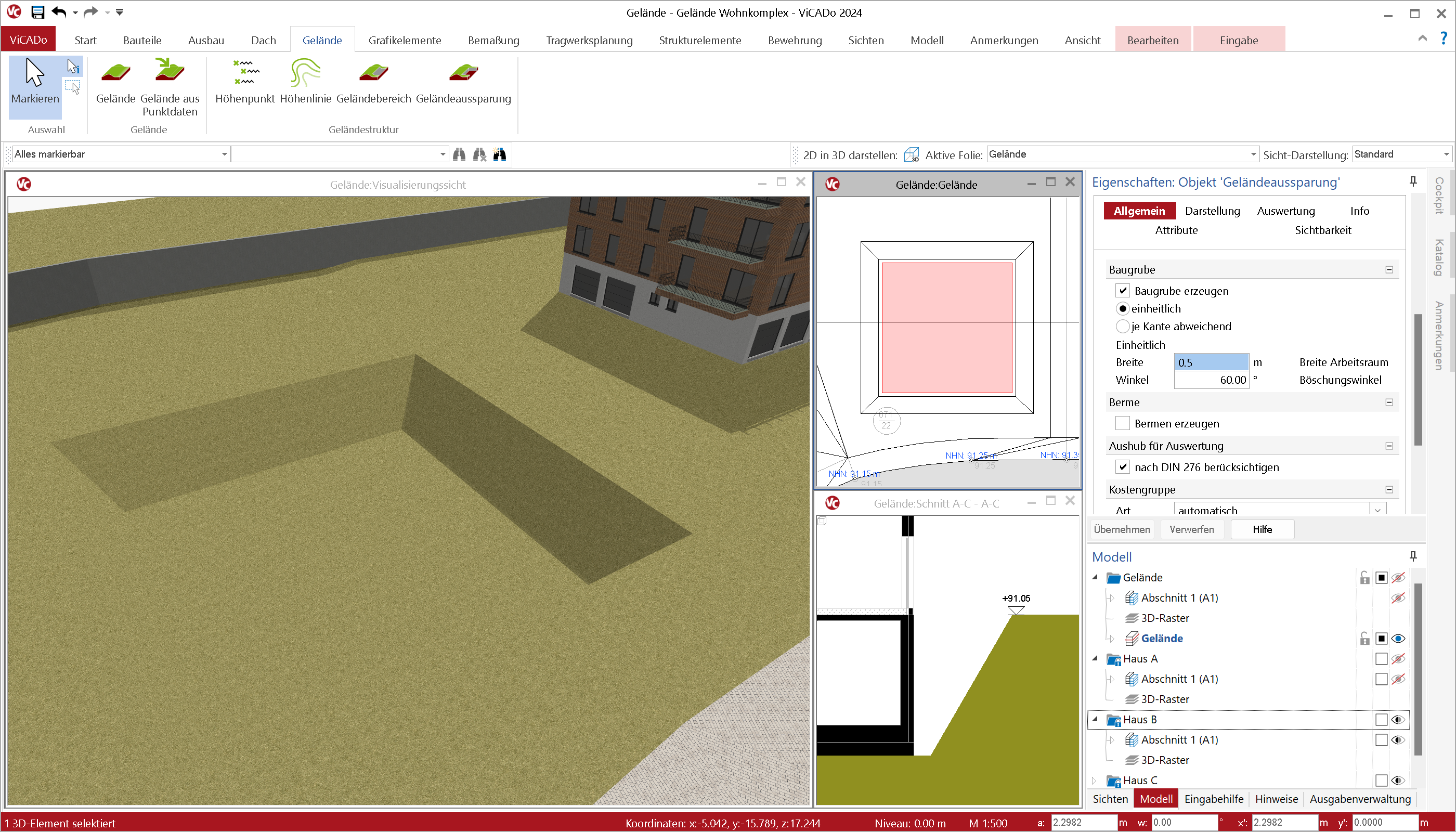

Für die Erzeugung einer Baugrube ist im Kapitel „Baugrube“ der Eigenschaften der Geländeaussparung an der entsprechenden Stelle ein Haken zu setzen. Die Baugrube wird zunächst mit einem einheitlichen Böschungswinkel und einer einheitlichen Breite des Arbeitsraumes erzeugt.
Nachdem die Baugrube durch die Vorgabe eines (polygonalen) Grundrisses geformt wurde, können für jeden Polygonabschnitt individuelle Breiten des Arbeitsraumes und Böschungswinkel vorgegeben werden. Wahlweise werden als Stufe in der Böschung ab einer wählbaren Tiefe Bermen erzeugt.
