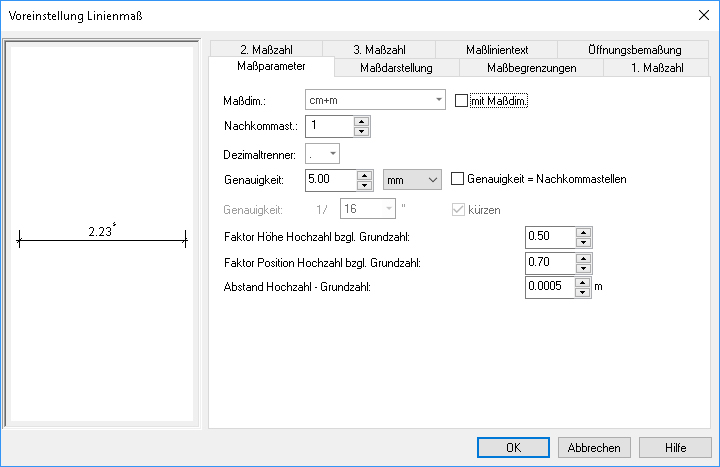

Hier werden die Einstellungen wie Maßdimension, Nachkommastellen, Dezimaltrennzeichen, Genauigkeit, usw., für die Darstellung der Maßzahl eingegeben.
· Maßdimension: Ausgabedimension der Werte bei Linienmaßen
· Faktor
Höhe/Position Hochzahl bzgl. Grundzahl
Faktoreingabe für die Größe und Lage
der Hochzahlen, bezogen auf die Grundzahl
z.B. Grundzahl (Texthöhe (h) = 2.5 mm, Textlage = 0), Hochzahl (Texthöhe
= 0,7*h, Textlage = 0,5*h)

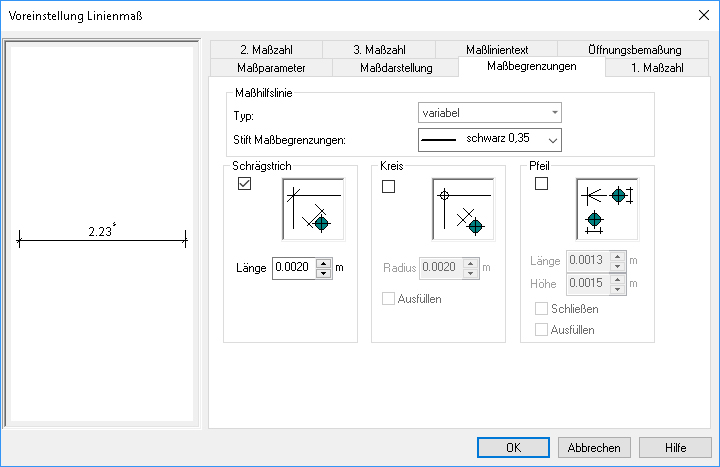

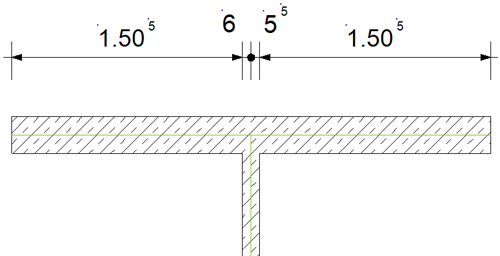

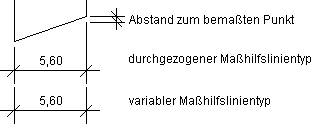

Für die Maßbegrenzung kann zwischen Schrägstrich, Kreis oder Pfeil gewählt werden. Werden z.B. Kreis und Schrägstrich angewählt, dann werden der Kreis und der Schrägstrich dargestellt.
Ist die Pfeildarstellung eingestellt und ein Pfeil passt nicht in das Intervall, so wird ersatzweise ein Kreis gezeichnet. Die Größe des Kreises ergibt sich aus der Einstellung der Kreisdarstellung. Gegebenenfalls muss diese zum Ändern aktiviert werden, damit Sie die Einstellungen ändern können.

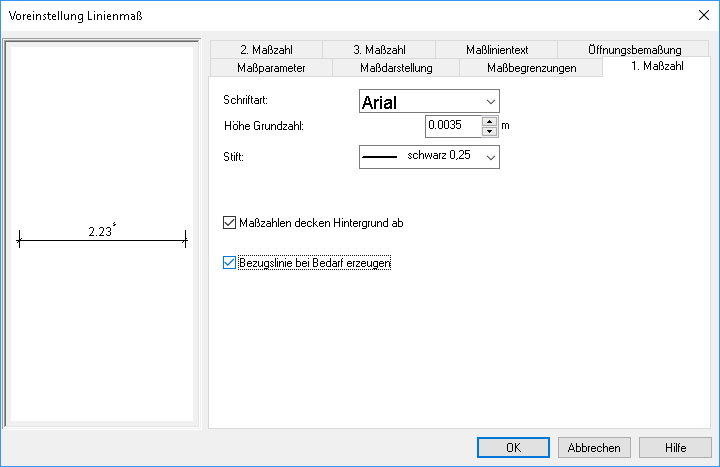

1. Maßzahl: In der Maßkette wird nur die Öffnungsbreite angegeben.
Schriftart, -höhe und Stift können hier für die 1. Maßzahl eingegeben werden.
Maßzahlen decken Hintergrund ab: Die erste Maßzahl wird in den Vordergrund gehoben.

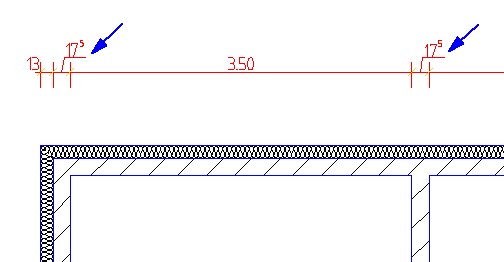

Bezugslinie bei Bedarf erzeugen: Einige der Maßzahlen erhalten automatisch eine Bezugslinie, siehe Zeichnung.

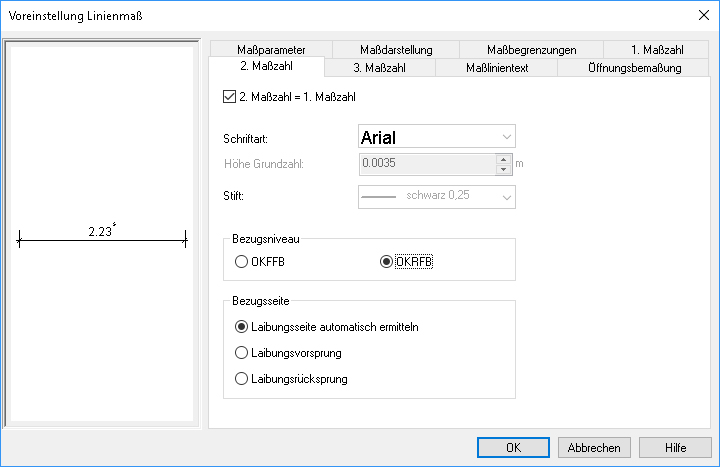

Schriftart, -höhe und Stift können hier für die 2. Maßzahl eingegeben werden. Sind die Einstellung gleich der 1. Maßzahl, dann sind die Eingaben invers.
Für die 2. Maßzahl kann ein Zusatztext eingegeben werden. Um den Text nachträglich zu editieren, ist die Maßkette zu markieren, an jeder Maßzahl erscheint ein sogenannter Hook. Dieser ist mit dem Cursor anzufahren (der Cursor wird zum Kreuz), Klick auf rechte Maustaste und Eigenschaften auswählen, hier kann der Text geändert werden.
OKFF: Der Wert gibt die Öffnungshöhe von Oberkante Fertigfußboden des Geschosses bis Unterkante Sturz an.
OKRD:
Bei Öffnungen ohne Brüstung / Schwelle: Der Wert gibt die Öffnungshöhe von Oberkante Rohfußboden des Geschosses bis Unterkante Sturz an.
Bei Öffnungen mit Brüstung / Schwelle: Der Wert gibt die Öffnungshöhe von Oberkante Brüstung / Schwelle bis Unterkante Sturz an.
Laibungsvorsprung: Die an der Maßkette angegebene Öffnungshöhe bezieht sich im Fall eines gewählten Maueranschlags auf die Mauerseite des Laibungsvorsprungs, also das kleiner Maueröffnungsmaß.
Laibungsrücksprung: Die an der Maßkette angegebene Öffnungshöhe bezieht sich im Fall eines gewählten Maueranschlags auf die Mauerseite des Laibungsrücksprungs, also das größere Maueröffnungsmaß.
siehe auch 3. Maßzahl

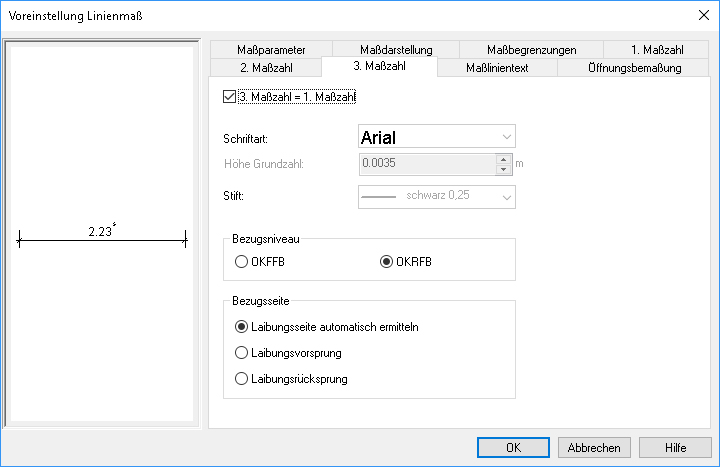

Schriftart, -höhe und Stift können hier für die 3. Maßzahl eingegeben werden. Sind die Einstellung gleich der 1. Maßzahl, dann sind die Eingaben invers.
Für die 3. Maßzahl kann ein Zusatztext eingegeben werden. Um den Text nachträglich zu editieren, ist die Maßkette zu markieren, an jeder Maßzahl erscheint ein sogenannter Hook. Dieser ist mit dem Cursor anzufahren (der Cursor wird zum Kreuz), Klick auf rechte Maustaste und Eigenschaften auswählen, hier kann der Text geändert werden.
Hinweis: Die Brüstungshöhe kann anstelle der 3. Maßzahl einer Maßkette auch direkt durch ein Fenster bzw. eine Tür erzeugt und am Bauteil dargestellt werden.
1 OKFF: Der Wert gibt die Brüstungs- bzw. Schwellenhöhe von Oberkante Fertigfußboden des Geschosses bis Unterkante Öffnung an.
2 OKRD: Der Wert gibt die Brüstungs- bzw. Schwellenhöhe von Oberkante Rohfußboden des Geschosses bis Unterkante Öffnung an.
3 Laibungsvorsprung: Die an der Maßkette angegebene Brüstungshöhe bezieht sich im Fall eines gewählten Maueranschlags auf die Mauerseite des Laibungsvorsprungs, also das kleiner Brüstungsmaß.
4 Laibungsrücksprung: Die an der Maßkette angegebene Brüstungshöhe bezieht sich im Fall eines gewählten Maueranschlags auf die Mauerseite des Laibungsvorsprungs, also das größere Brüstungsmaß.
siehe auch 2. Maßzahl

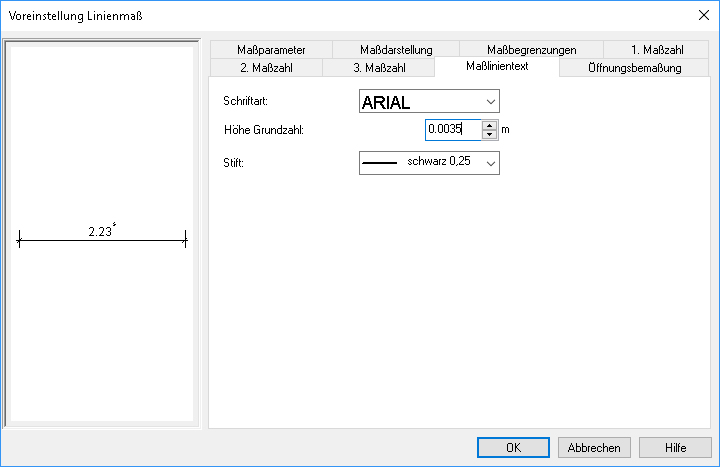

Hier können die Einstellungen zu einem zusätzlichem Maßlinientext vorgenommen werden.

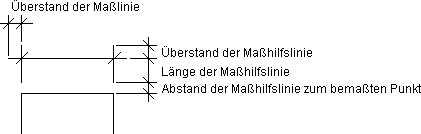

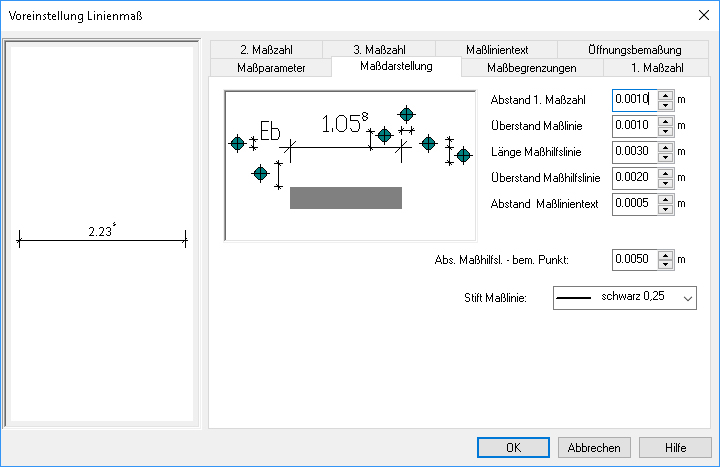

Hier werden die Einstellungen wie Abstand 1. Maßzahl, Länge Maßhilfslinie, usw., für die Darstellung der Maßlinie eingegeben.

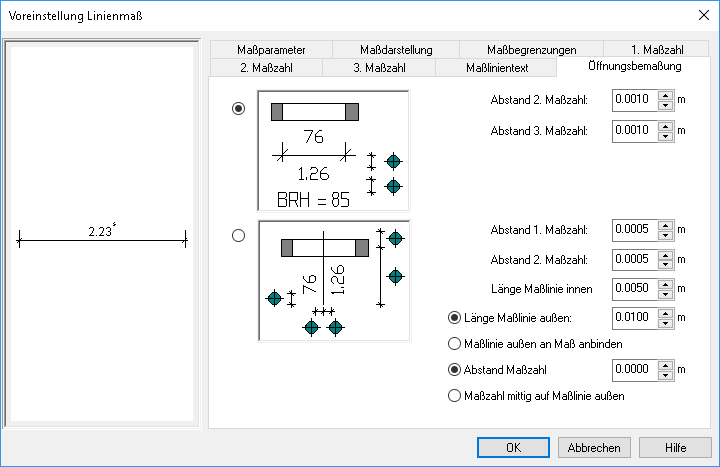

Wechseln Sie in die Registerkarte Öffnungsbemaßung. Hier kann die Lage der Maßkette zur Öffnung ausgewählt werden.
Einstellungen wie Art und Abstand der Öffnungsbemaßungen können hier vorgenommen werden.
Anmerkung: Bei Öffnungsbemaßungen kann optional für die 2. Maßzahl (Höhe der Öffnung) und 3. Maßzahl (Brüstungshöhe) gewählt werden, ob die Maßzahlen sich auf den Rohbau- oder Ausbauzustand beziehen sollen.
