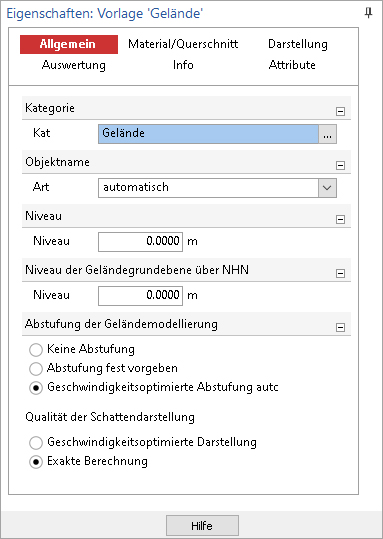

Niveau der Geländegrundebene über NHN
Abstufung der Geländemodellierung
Qualität der Schattendarstellung
Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Hier wird das Niveau der Geländegrundebene relativ zur aktuellen Arbeitsebene angegeben.
Die Geländeeingabe erfolgt zunächst über die Eingabe des Umrandungspolygons. Alle Punkte des Umrandungspolygons liegen auf der gleichen Höhe und spannen somit die Geländegrundebene auf. Die Eingabe weiterer Höhenpunkte und Höhenlinien erfolgt relativ zu dieser Grundebene.
Vielfach liegen Geländeinformationen in absoluten Höhenwerten bezogen auf NHN ('Normalhöhennull') vor. Um auch solche Höhenpunkte und Höhenlinien leicht eingeben zu können, ordnen Sie hier der Geländegrundebene eine Höhe über NHN zu.
Die Änderung dieses Wertes hat keinen Einfluss auf die Lage des Geländes im Modell, sehr wohl aber auf die Eingabe und Anzeige der Höhenpunkte und Höhenlinien.
Für die Geländemodellierung können drei Optionen gewählt werden:
Keine Abstufung: Mit dieser Option bezieht sich das Gelände ausschließlich auf die eingetragenen Höhenlinien und Höhenpunkte, und erzeugt somit mathematisch eindeutige, geradlinige Verläufe und Kanten.
Abstufung fest vorgeben: Geben Sie hier an, wie fein das Gelände abgestuft werden soll. Je feiner die Abstufung, desto mehr Höhenpunkte werden interpoliert. Dies hat zur Folge, dass die Geländekontur weicher erscheint und scharfe Kanten besser ausgerundet werden, beeinflusst aufgrund des erhöhten Berechnungsaufwands allerdings auch die Performance.
Geschwindigkeitsoptimierte Abstufung automatisch ermitteln: Hier wird die günstigste Abstufung der Geländemodellierung von ViCADo hinsichtlich Geländegröße und Performance ermittelt.

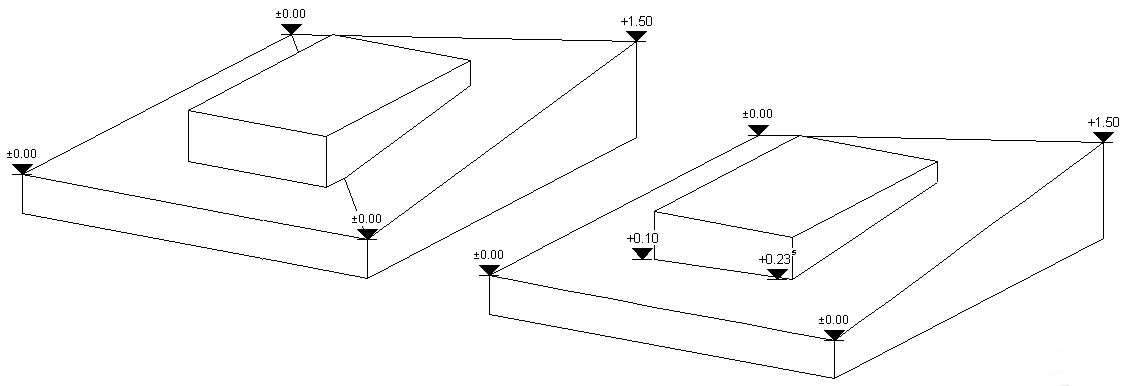

Die Grafik zeigt den Unterschied. Auf der linken Seite wurde die Variante keine Abstufung gewählt. Somit wird bei einer hochgezogenen Ecke (hinten rechts) über die Diagonale ein Grat gebildet, der sich auch an der Hauswand abzeichnet.
Geben Sie hier an, wie die Darstellung von Schatten auf dem Gelände berechnet werden soll. Bei der Option Geschwindigkeitsoptimierte Darstellung wird die Schattenberechnung nur überschlägig ermittelt. Ggfs. können bei dieser Methode Schatten versetzt zu ihrer tatsächlichen Lage dargestellt werden. Wählen Sie in diesem Fall die Option Exakte Berechnung. Hierbei wird der Schattenwurf für jede einzelne Teilfläche des Geländes berechnet. Diese Methode erfordert jedoch eine längere Rechenzeit für die Schattenberechnung. Diese Option kann nur bei der geschwindigkeitsoptimierten Abstufung des Geländes gewählt werden.
Siehe auch:
Eigenschaften Gelände – Material/Querschnitt
