Visualisierungssichten zeigen Ihnen eine räumliche Darstellung des CAD-Modells. Sie sind nicht nur eine gute Kontrollmöglichkeit, sondern zeigen Ihnen und dem Bauherren auch, wie das Gebäude aussehen wird.

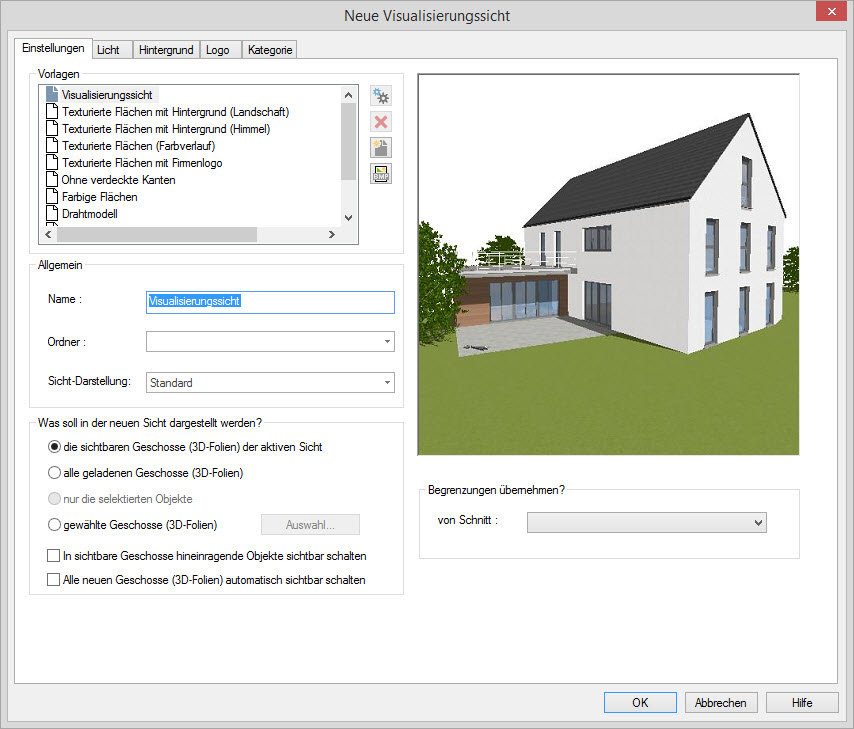

Um eine dreidimensionale Darstellung von dem Gebäude zu erhalten, klicken Sie in der Symbolleiste Sichten auf das Symbol Neue Visualisierungssicht . Sie gelangen in das Dialogfenster Neue Visualisierungssicht, in dem Sie analog zu den anderen Sichten den Namen der Visualisierungssicht festlegen. Bestätigen Sie die Sichteigenschaften, wird die Visualisierungssicht erzeugt.
Hier wird der Name und der Ordner der Sicht eingetragen und es wird ausgewählt was in der neuen Sicht dargestellt werden soll:
die sichtbaren Folien der aktiven Sicht: Es werden nur die sichtbaren Folien übernommen.
alle geladenen Folien: Es werden alle Folien übernommen.
nur die selektierten Objekte: Sind Objekte ausgewählt, dann werden auch nur diese in die neue Sicht übernommen.
In sichtbare Geschosse hineinragende Objekte sichtbar schalten: Hierdurch wird z.B. auch eine Treppe zwischen EG und DG dargestellt, obwohl die Treppe im EG eingegeben wurde und in der Sicht nur das DG sichtbar geschaltet wurde.
Alle neuen Geschosse (3D-Folien) automatisch sichtbar schalten: Es werden auch Geschosse in der Sicht sichtbar geschaltet, die nach dem Erzeugen der Sicht angelegt wurden.

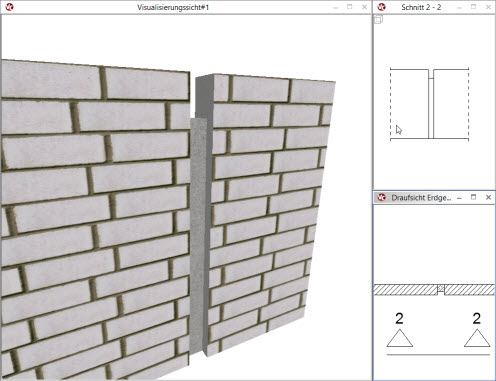

Begrenzungen übernehmen: Hier kann ein vorhandener Schnitt ausgewählt werden dessen Begrenzungen übernommen werden.

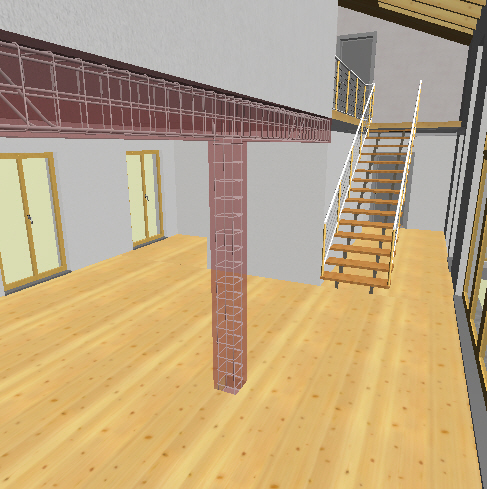

Objekt transparent darstellen
Mit dieser Funktion können Objekte transparent dargestellt werden, z. B. wird ein Stahlbetonbalken transparent dargestellt, dann kann der Bewehrungskorb betrachtet werden. Es können auch ein oder mehrere Bauteile (durch Drücken der Strg-Taste und Selektion mit der Maus transparent) geschaltet werden, so dass sie in ein Gebäude hineinschauen können. Durch transparente Objekte kann man dann nicht nur hindurchsehen sondern auch „hindurchklicken“. Auf diese Weise können auch Objekte erreicht werden die sonst verdeckt wären und nicht markiert werden können. Mit gedrückter Shift- Taste können transparente Objekte selektiert werden.
siehe auch:
Visualisierungen für Kunden mit Jonny
Export der Sicht als Bild
