Geländebereich hinzufügen

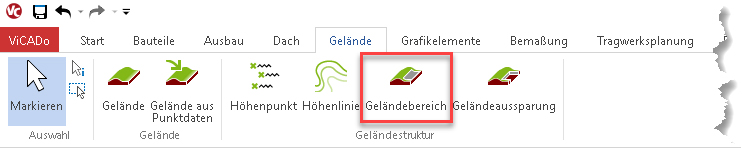

Über die Schaltfläche Geländebereich im Register Gelände des Menübands werden zusätzliche Geländebereiche in einem vorhandenen Gelände konstruiert.

In der zugehörigen Optionenleiste kann für den Geländebereich die passende Vorlage ausgewählt werden.

Alle Einstellungen zum Material, Niveau etc. des Geländebereichs können in den Objekteigenschaften vorgenommen werden.

Konstruktion von Geländebereichen

Zur Konstruktion von Geländebereichen stehen die Konstruktion über ein Polygon oder ein Rechteck zur Verfügung.

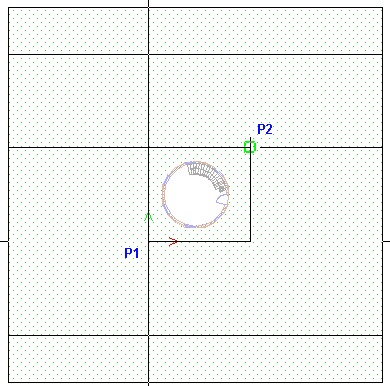

Bei der Eingabe über ein Rechteck wird der Geländebereich als Rechteck aufgezogen.

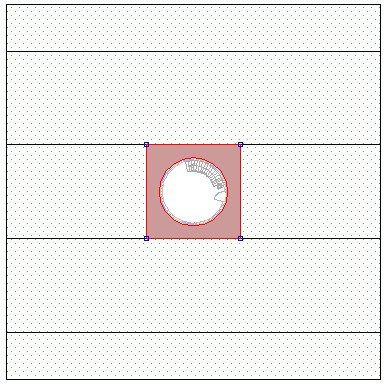

Nach Wahl des letzten Eingabepunktes wird der Geländebereich konstruiert. Bei Eingabe des Geländebereiches über ein Polygon, wird das Polygon nach Bestätigen des letzten Eingabepunktes mit der Enter-Taste konstruiert.

Sollen bei gesetztem Geländebereich die Eigenschaften geändert oder überprüft werden, wird der entsprechende Geländebereich markiert. Über das Kontextmenü (rechte Maustaste betätigen) wird die Funktion Eigenschaften ausgewählt. In dem sich öffnenden Dialogfenster können die Eigenschaften des Geländebereichs bearbeitet werden.
