Die Frage Positionierung bietet die Möglichkeit, die Bauteile mit einer Positionsnummer zu versehen. Dies hilft bei der Auswertung des Modells.
Der Name der Positionsgruppe kann entweder abgeleitet aus der Modellstruktur
oder den Sichten des jeweiligen Modells gewählt werden. Alternativ kann
über die Schaltfläche
ein
beliebig freier Name als Positionsgruppennamen gewählt werden.

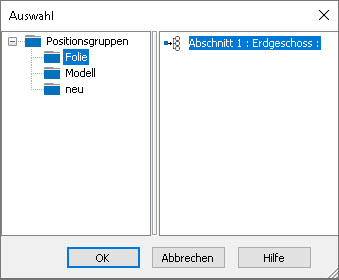

Über den Eintrag neu der linken Spalte im Dialog Auswahl ermöglicht das manuelle Erzeugen einer Positionsgruppe unter frei wählbarem Namen. Wahlweise kann für die Benamung auf z.B. eine Sicht oder Plan zurückgegriffen werden.
Als Positionsnummer wird eine laufende Nummer automatisch vergeben. Über die Vorgabe von Vergleichsdaten werden Objekte, die über wählbare Eigenschaften gleich sind, mit derselben Positionsnummer versehen.
Die Einstellungen zur Positionierung sind über das Systemmenü, Rubrik Einstellungen, Gruppe Positionierung, Schaltfläche Einstellungen für Bauteile, erreichbar.
Der Zählfaktor dient zur Eingabe des Herstellfaktors für die Objekte. Diese Eingabe ist nur nachträglich, nach dem Verlegen möglich.

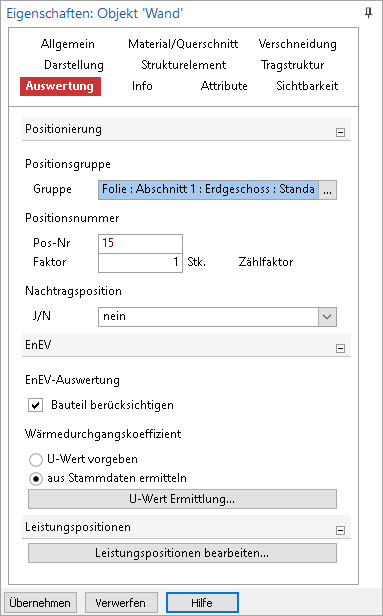

Die Funktion der Nachtragsposition kommt zur Anwendung, wenn die Positionierung für eine Positionsgruppe abgeschlossen ist und die vergebene Nummerierung nicht mehr verändert werden darf. Sollen nun nachträglich weitere Objekte in dieser Positionsgruppe modelliert werden, so ist dies nun durch Erzeugen eines Index möglich. Dazu wird in den Eigenschaften des neuen Objektes, im Kapitel Auswertung,Frage Positionierung der Haken bei Nachtragsposition gesetzt und im untenstehenden Feld ein Index gewählt. Zur vorhandenen Hauptpositionsgruppe legt ViCADo nun eine Unterpositionsgruppe mit dem entsprechenden Index an.
Siehe auch:
Tutorial: Positionieren von Bauteilen
Tutorial: Positionieren mit Kategorien
Tutorial: Positionieren mit Mengenlisten
In der Frage EnEV wird bestimmt, ob das Bauteil bei der EnEV-Auswertung berücksichtigt werden soll.

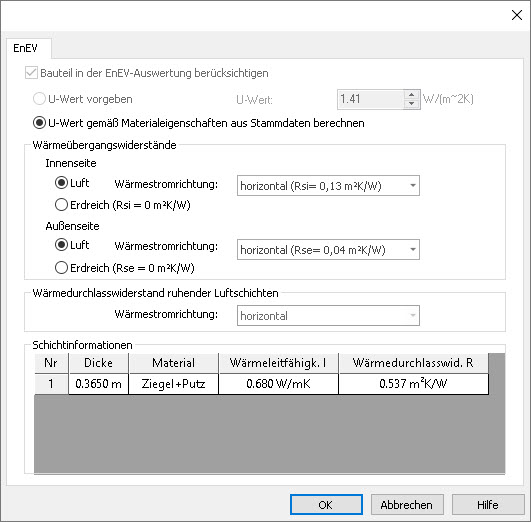

Der U-Wert kann manuell vorgegeben oder aus den Stammdaten ermittelt werden. Über die Schaltfläche U-Wert Ermittlung… öffnet sich der Dialog zur Ermittlung des U-Wertes. Hier sind alle Werte zum Schichtaufbau wie Dicke der Schicht, Material, Wärmeleitfähigkeit und ermittelter Wärmedurchlasswiderstand tabellarisch gelistet und leicht nachvollziehbar.

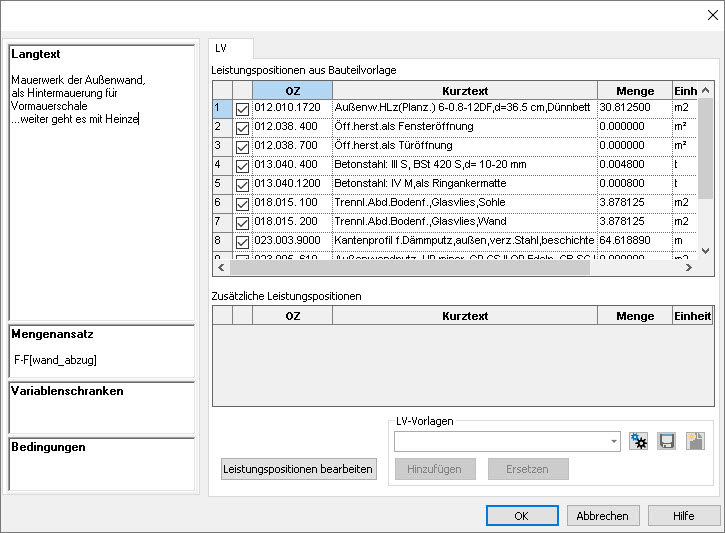

Für jedes Objekt eines ViCADo-Modells, sowohl 3D- als auch 2D-Objekte, bieten die Eigenschaften im Kapitel Auswertung, Frage Leistungspositionen, Schaltfläche Leistungspositionen bearbeiten… die Möglichkeit, Leistungspositionen zu definieren. Diese werden über alle Objekte zu einem Leistungsverzeichnis zusammengetragen.
Siehe auch:
Erweiterungen zu ViCADo – ViCADo.ausschreibung
