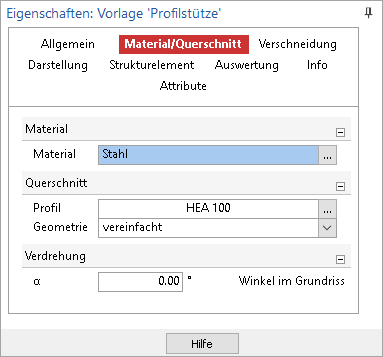

Eigenschaften Stahlstütze - Material/Querschnitt

Material

Der Profilstütze kann ein über die Stammdaten definiertes Material zugeordnet werden.

Querschnitt

Alle genormten gängigen Profiltypen und Profilgrößen können ausgewählt werden.

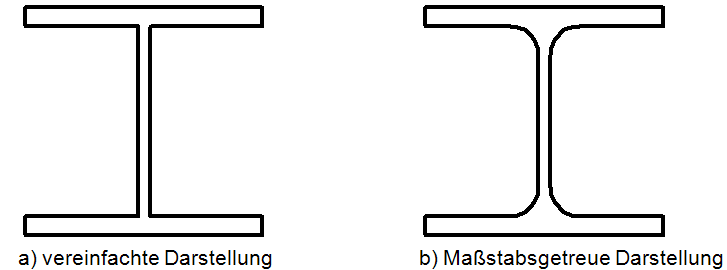

Vereinfachte Geometrie: In dieser Vereinfachung in der geometrischen Form wird das Profil ohne ausgerundete Ecken erzeugt. In Draufsichten und Schnitten wird hierdurch ebenso eine vereinfachte Darstellung erreicht. Durch die Wahl der vereinfachten Geometrie in Modellen mit mehreren Profilbalken oder Stützen wird die Zeichengeschwindigkeit von ViCADo erhöht. Runde Profile haben keine vereinfachte Darstellung der Geometrie.

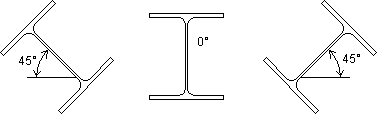

Verdrehung

Winkel des Profils zur Horizontalen.





Siehe auch:

Stahlstütze - Allgemein
