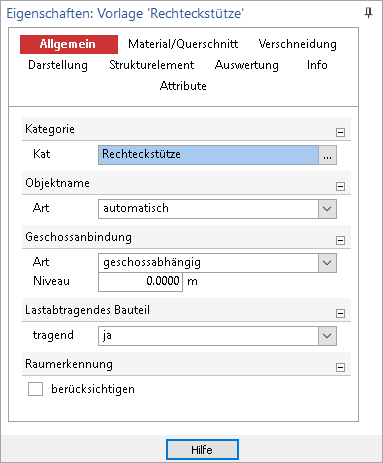

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Die Höhe der Stütze wird im Normalfall automatisch an die Geschosshöhe des aktuellen Geschosses angepasst. Durch die Auswahl geschossunabhängig kann eine individuelle, von der Geschosshöhe unabhängige Höhe der Stütze angegeben werden.
Niveau: Niveau der Stützenunterkante über Oberkante Rohfußboden. Standardmäßig liegt die Unterkante der Stütze bei OK Rohfußboden. Bei Abweichungen kann hier ein positiver oder negativer Zahlenwert angegeben werden.
Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.
