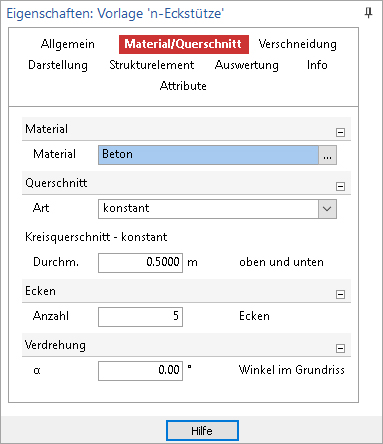

Eigenschaften n-Eckstütze - Material/Querschnitt

Material

Auswahl von Material und auf Wunsch Festigkeitsklasse

konstant: die Stütze wird mit einem von oben nach unten konstanten Durchmesser gezeichnet.
konisch: die Stütze wird konisch gezeichnet, als feste Werte werden der untere und der obere Stützendurchmesser eingeben. D.h., die Querschnittsabmessungen ändern sich im Höhenverlauf der Stütze linear.
Durchmesser: Angabe des Außendurchmessers des gleichmäßigen n-Ecks

Es sind mindestens 3 Ecken vorzugeben.

Verdrehung des Stützenquerschnitts im Grundriss
