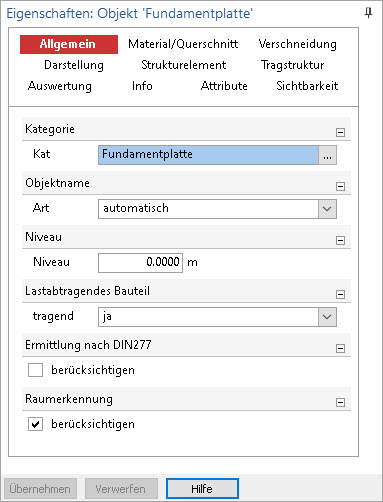

Eigenschaften Fundamentplatte - Allgemein

Kategorie

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.

Objektname

• automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
• manuell: Der Objektname wird manuell vorgegeben.

Niveau

Das Niveau der Oberkante des Fundamentes bezieht sich auf die Oberkante der Rohdecke des Geschosses, in dem das Fundament eingegeben wurde.

Ermittlung nach DIN 277

Legt fest, ob die Fundamentplatte für die Auswertung nach DIN 277 berücksichtigt wird.

Raumerkennung

Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.

Siehe auch:

Fundamentplatte – Material/Querschnitt
