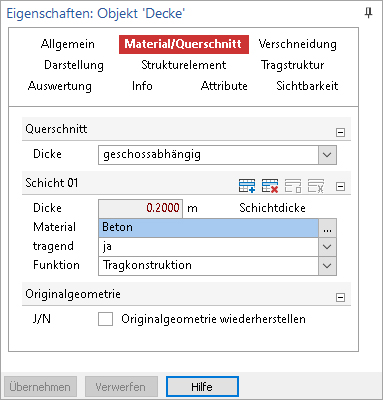

Eigenschaften (Stahlbeton-) Decke - Material/Querschnitt

Querschnitt

Hier wird vorgegeben, ob die Dicke der Decke automatisch aus den Geschosseigenschaften abgeleitet werden soll. Ist es gewünscht, dass die Decke eine abweichende Dicke bekommt, so ist hier die Auswahl geschossunabhängig zu treffen. Nachfolgend kann die Deckendicke manuell eingetragen werden.

Schichtinformationen

Es können ein- oder mehrschichtige Bauteile eingegeben werden. Vorgesehen ist, dass hier nur die Rohbaudecke eingegeben wird. Fußbodenaufbauten, wie Estrich, Trittschalldämmung und Teppichboden, sowie Putze und Verkleidungen unterhalb der Decke werden am einfachsten später über die Raumeigenschaften eingegeben, da Fußbodenaufbauten oft raumweise unterschiedlich sind. Auf diese Weise sind Fußbodenaufbauten automatisch den Räumen zugeordnet. Raumlisten können automatisiert erstellt werden.

Auch die geometrische Eingabe der Bauteile ist einfacher, wenn Fußbodenaufbauten, Wandverkleidungen usw. die nicht zum Rohbau gehören, dem Raumeigenschaften zugeordnet werden.

Dicke: Die Schichtdicke kann nur manuell eingetragen werden, wenn in der Frage Querschnitt die Auswahl geschossunabhängig getroffen wurde.

Material: Auswahlliste zur Auswahl des Materials der Schicht.

Tragend: Angabe, ob die Schicht tragend ist oder nicht. Nichttragende Schichten werden in bestimmten Sicht-Darstellungen nicht dargestellt.

Funktion: Zur Auswahl stehen die Funktionen Estrich, Dämmung, Tragkonstruktion, Installationsebene und Sonstiges. Die Auswahl der Funktion hat Einfluss auf die Sicht-Darstellung.

    Zeile einfügen und kopieren: Eine zusätzliche Schicht wird eingefügt. Inhalte der markierten Schicht werden für die neue übernommen.

    Zeile löschen: Markierte Schicht wird gelöscht.

    Kopiere vorherige Zeile: Alle Angaben aus der vorherigen Schicht werden für die aktuelle Schicht übernommen.

    Kopiere aus vorheriger Zeile: Der markierte Wert wird aus der vorherigen Schicht für die aktuelle Schicht übernommen.

    Zeile nach oben verschieben: Die komplette Schicht wird um eine Stufe nach oben verschoben.

    Zeile nach unten verschieben: Die komplette Schicht wird um eine Stufe nach unten verschoben.
