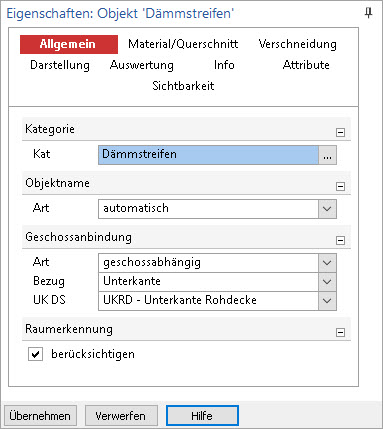

Eigenschaften Dämmstreifen – Allgemein

Kategorie

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.

Objektname

• automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
• manuell: Der Objektname wird manuell vorgegeben.

Geschossanbindung

• geschossabhängig: Die Lage und Größe des Bauteils werden, soweit sinnvoll, aus dem Geschoss ermittelt.
• geschossunabhängig: Die Lage und Größe des Bauteils werden manuell vorgegeben.

(Niveau-) Bezug: Zur Positionierung eines Objektes in der Ebene sind zwei Punkte notwendig. Ein Referenzpunkt in der Ebene und ein Bezugspunkt am Objekt. Über Niveaubezug legen Sie den Bezugspunkt am Dämmstreifen, Ober- oder Unterkante des Dämmstreifens, fest.

UK DS: Soll der Dämmstreifen abhängig vom Geschoss eingegeben werden, kann über Oberkante Rohdecke OKRD oder Unterkante Rohdecke UKRD der Referenzpunkt für die Lage gewählt werden.

Niveau: Alternativ ist es möglich, das Niveau unabhängig vom Geschoss einzugeben. Hierzu ist die besagte Option zu wählen und ein Maß bezogen auf die Oberkante Rohfußboden OKRFB einzutragen.

Raumerkennung

Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.

Siehe auch:

Eigenschaften Dämmstreifen – Material/Querschnitt
