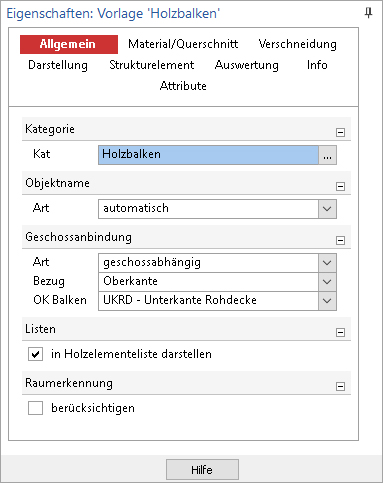

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Das Niveau kann eingegeben oder vom Geschoss übernommen werden.
Bezug: Das Niveau kann bezüglich Oberkante oder Unterkante des Balkens eingegeben werden.
Niveau: Lage der Bezugskante des Balkens über Oberkante Rohfußboden
In Holzelementeliste darstellen: Falls diese Funktion ausgewählt ist, wird das Holzbauteil in den Materiallisten berücksichtigt.
Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.
