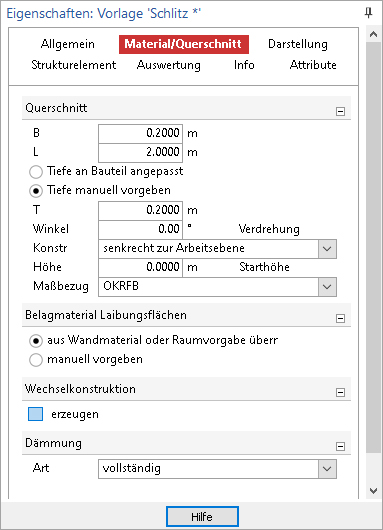

Schlitz – Material/Querschnitt

Querschnitt

B: Breite des Schlitzes

L: Länge des Schlitzes

Tiefe: Die Tiefe der Öffnung kann hier festgelegt werden. Ist Tiefe an Bauteil angepasst ausgewählt, wird automatisch ein Durchbruch erzeugt. Bei Auswahl Tiefe manuell vorgeben kann eine Aussparung vorgegeben werden, die das Bauteil nicht vollständig durchdringt.

Winkel: Neigung des Schlitzes

Konstruktion: Hier wird eingestellt ob die Konstruktion der Aussparung parallel oder senkrecht zur Arbeitsebene erfolgen soll.

Höhe: Für den Fall, dass die Aussparung senkrecht zur Arbeitsebene gesetzt werden soll, ist an dieser Stelle die Brüstungshöhe der Öffnung einzutragen.

Maßbezug: Als Maßbezug für die Brüstungshöhe können Oberkante Fertigfußboden oder Oberkante Rohfußboden gewählt werden.

Belagmaterial Laibungsflächen

Hier erfolgt die Vorgabe für das Material der Laibungsflächen der Aussparung. Dafür stehen zwei Möglichkeiten zur Verfügung:

• Aus Wandmaterial oder Raumvorgabe übernehmen: Das Material wird automatisch aus dem Bauteilmaterial oder der Raumvorgabe übernommen.

• Manuell vorgeben: Das Material kann komplett frei gewählt werden.

Wechselkonstruktion

• (Wechsel) erzeugen: erzeugt eine Wechselkonstruktion in einer Holzbalkendecke.

Balkenmaße

• Art: Bei der Auswahl aus Holzbalkendecke erhalten das Wechselholz und eventuell auch das Füllholz automatisch die gleichen Abmessungen wie die Balken der Deckenkonstruktion. Sollen das Wechsel- und das Füllholz abweichende Abmessungen bekommen, muss die Auswahl vorgeben getroffen werden. Daraufhin können in den entsprechenden Feldern die gewünschten Werte vorgegeben werden.
• Breite/Höhe: Definiert die Abmessungen des Wechselholzes. Alternativ können für das Wechselholz Balkenmaße der Holzbalkendecke verwendet werden.

Abstände

• Abstand zum Balken: Minimaler Abstand der Aussparung zum Balken.

• Abstand Wechselholz links: Minimaler Abstand der Aussparung zum Wechselholz links.

• Abstand Wechselholz rechts: Minimaler Abstand der Aussparung zum Wechselholz rechts.

Füllholz

• Füllholz erzeugen: Erzeugt ein Füllholz zwischen den beiden Wechselbalken.

Querschnitt:

• Breite/Höhe: Definiert die Abmessungen des Füllholzes. Alternativ können für das Füllholz Balkenmaße der Holzbalkendecke verwendet werden, indem bei Balkenmaße die Auswahl aus Holzbalkendecke getroffen wird.

Abstände:

• Öffnung: Horizontaler Abstand des Füllholzes zur Aussparung.

Dämmung

Wechselbereich: Hier kann eingestellt werden, wie die Holzbalkendecke im Bereich des Wechsels gedämmt werden soll. Dafür stehen drei Möglichkeiten zur Verfügung:

• vollständig

• ab Füllholz

• keine
