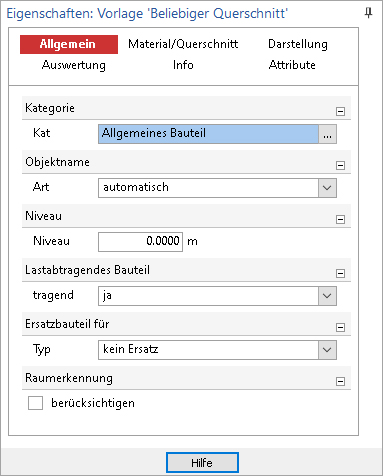

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Das Niveau bezieht sich auf die Unterkante des Bauteils.
Legt fest, ob das Bauteil eine tragende Funktion erfüllt.
Das allgemeine Bauteil kann als ein Ersatzbauteil für Dachflächen, Gaubenflächen oder Treppen definiert werden. Soll z.B. das Bauteil als ein Ersatzbauteil für eine Dachfläche fungieren, hat das Auswirkungen auf die darunter stehenden Bauteile, z.B. Wände und/oder Stützen, und deren Verschneidung mit dem allgemeinen Bauteil. Dem allgemeinen Bauteil kann somit eine zusätzliche Eigenschaft zugewiesen werden.
Für die Eingabe der Objekte Räume, können die Eingabeoptionen Einzelraum identifizieren oder Alle Räume identifizieren genutzt werden. Hierbei wird die Ausdehnung der Räume automatisch bestimmt. Wird die Raumerkennung deaktiviert, bleibt das Bauteil für Ermittlung der Ausdehnung der Räume unberücksichtigt.
