Konvertierung der Bauteilvorlagen

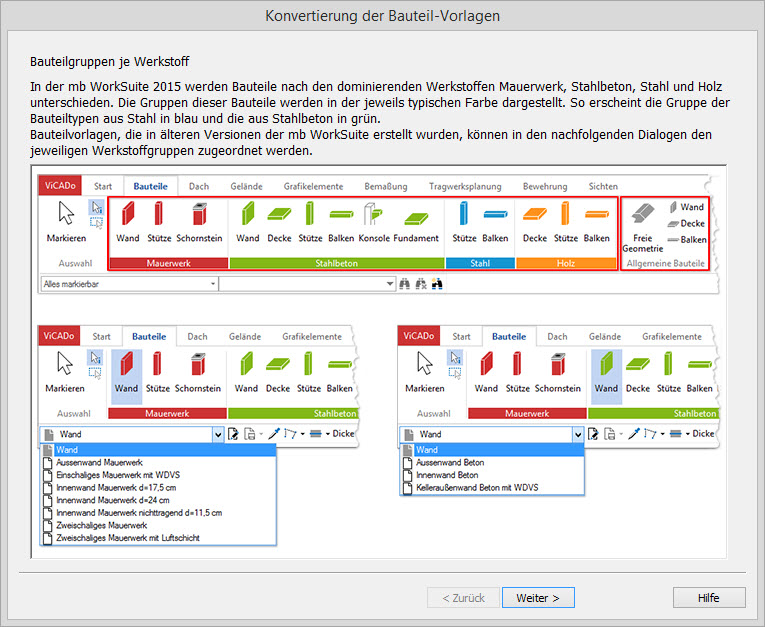

Wird ein Modell geöffnet, das in einer der vorangehenden Programmversionen erzeugt wurde, können dort erzeugte Bauteilverlagen beim ersten Öffnen des Modells in der neueren Version für diese Version konvertiert werden. Dazu öffnet sich beim Öffnen des Modells automatisch der Dialog "Konvertierung der Bauteilvorlagen". Den einleitenden Dialog verlassen Sie mit der Schaltfläche "Weiter".

Mit der Umstellung auf die Version 2015 werden Bauteile nach Material sortiert. Mit älteren Versionen erzeugte Bauteilvorlagen werden mithilfe des o.g. Dialoges den entsprechenden Materialien zugeordnet. In drei aufeinander folgenden Dialogen erfolgt nacheinander die Zuordnung der Wand-Vorlagen, der Stützen- und der Balken-Vorlagen. Alle im Modell vorhandenen Vorlagen werden von ViCADo automatisch zugeordnet. Die Dialoge dienen dazu, diese Zuordnung zu überprüfen und ggf. zu verändern.

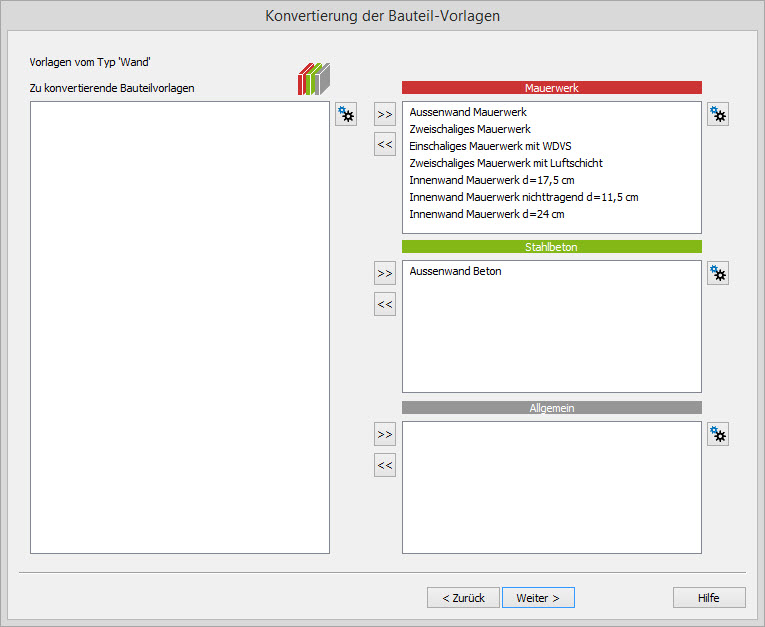

Auf der linken Seite der Dialoge finden Sie Vorlagen, die von ViCADo nicht zugeordnet werden konnten. Auf der rechten Seiten finden Sie Vorlagen, die bereits einem Baustoff zugeordnet wurden. Innerhalb der Dialoge werden folgende Funktionen angeboten:

Mithilfe der Schaltfläche können Sie eventuell falsch einsortierte Vorlagen zurück in die linke Spalte verschieben. Markieren Sie dazu eine oder mehrere Vorlagen im nebenstehenden Feld und betätigen Sie die Schaltfläche.

Mithilfe der Schaltfläche werden die im linken Feld markierten Vorlagen in das Baustoff-Feld rechts der Schaltfläche verschoben und so diesem Baustoff zugeordet.

Die Schaltfläche dient dazu, die Eigenschaften der Vorlage aufzurufen, um dort ggf. noch Änderungen vornehmen.

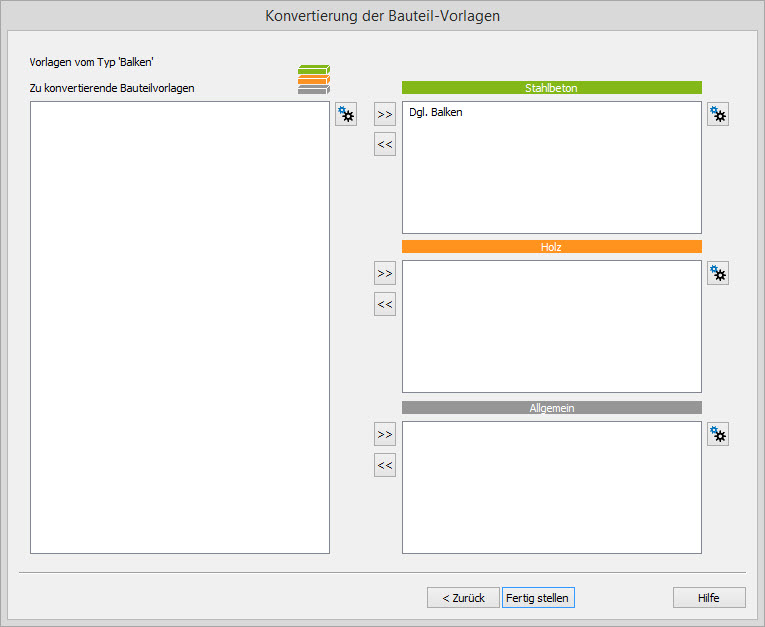

Haben Sie alle Einstellungen für ein Bauteil vorgenommen, gelangen Sie mit der Schaltfläche "Weiter" in den nächsten Dialog. Mithilfe der Schaltfläche "Zurück" gelangen Sie in den zuletzt geöffneten Dialog. Nach der Zuordnung der Balken-Vorlagen beenden Sie die Zuordnung der Bauteil-Vorlagen mit der Schaltfläche "Fertigstellen".
