Schenkeltexte Mattenauszug

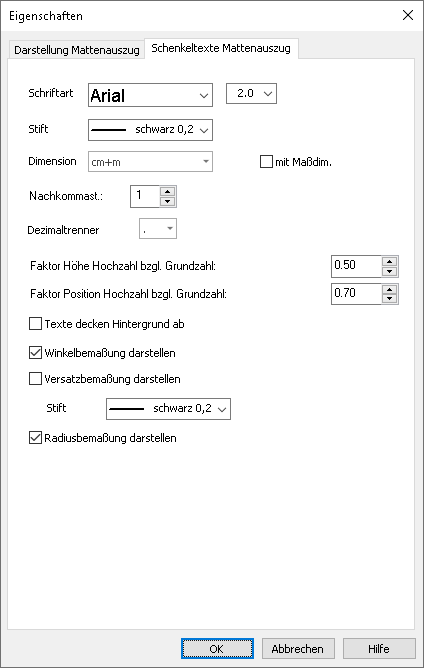

Im Register "Schenkeltexte Mattenauszug" definieren Sie die Eigenschaften der Beschriftung der Mattenauszüge.



Schriftart

Über diese Auswahlliste wird die Schriftart für die Beschriftung der Schenkeltexte festgelegt. Über die nebenstehende Auswahlliste wird die Schriftgröße definiert

Stift

Legt den verwendeten Stift für die Beschriftung fest.

Dimension

Rufen Sie diese Auswahlliste auf, um die Dimension der Maßzahlen zu ändern.

mit Maßdimension

Wird der Haken in diesem Feld gesetzt, wird die unter Dimension definierte Größe zusammen mit der Maßzahl dargestellt.

Nachkommastellen

Mit Hilfe der beiden Pfeile kann die Anzahl der dargestellten Nachkommastellen verändert werden.

Dezimaltrenner

Verwenden Sie einen Punkt oder ein Komma als Dezimaltrennzeichen

Faktor Höhe Hochzahl bezüglich Grundzahl

Legt die Höhe der Hochzahl im Verhältnis zur Grundzahl fest

Faktor Position Hochzahl bezüglich Grundzahl

Legt die Position der Hochzahl im Verhältnis zur Grundzahl fest.

Texte decken Hintergrund ab

Der Maßtext deckt bei setzen des Hakens dahinter befindliche Objekte ab.

Winkelvermaßung darstellen

Über das Setzen/ Entfernen des Hakens wird die Winkelvermaßung ab-/angeschaltet.

Radiusvermaßung darstellen

Über das Setzen/ Entfernen des Hakens wird die Radiusvermaßung ab-/angeschaltet.
