Darstellung Mattenauszug

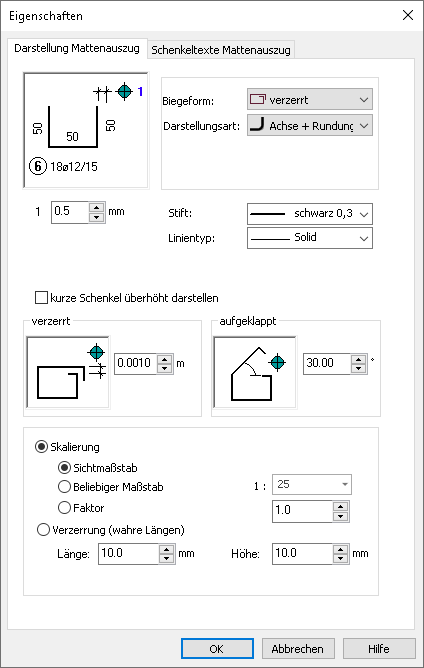

Im Register 'Darstellung Mattenauszug' kann Einfluss auf die Darstellung der Biegeform innerhalb der Mattenbiegeliste genommen werden.



Biegeform

Auswahlliste zur Biegeform: geschlossen, verzerrt und aufgeklappt

Darstellungsart

Auswahlliste zur Darstellungsart: Achsdarstellung, Achsdarstellung mit zusätzlichen Rundungen und 1:1 Darstellung

1

Abstand der Maßzahl (des Schenkeltextes) vom Schenkel (siehe Abbildung darüber)

Stift

Ruft den Dialog "Auswahl" zur Stiftauswahl auf.

Linientyp

Auswahl des zu verwendenden Linientyps über den Dialog "Auswahl".

Skalierungsfaktor Biegeform

Auswahlliste zwischen 100%, 75%, 50% und 25%

kurze Schenkel überhöht darstellen

Bei gesetztem Haken werden kurze Schenkel überhöht dargestellt.

verzerrt

Bei Wahl der Biegeform "verzerrt" kann hier der im Bild dargestellte Abstand festgelegt werden.

aufgeklappt

Bei Wahl der Biegeform "aufgeklappt" kann hier der im Bild dargestellte Öffnungswinkel festgelegt werden.
