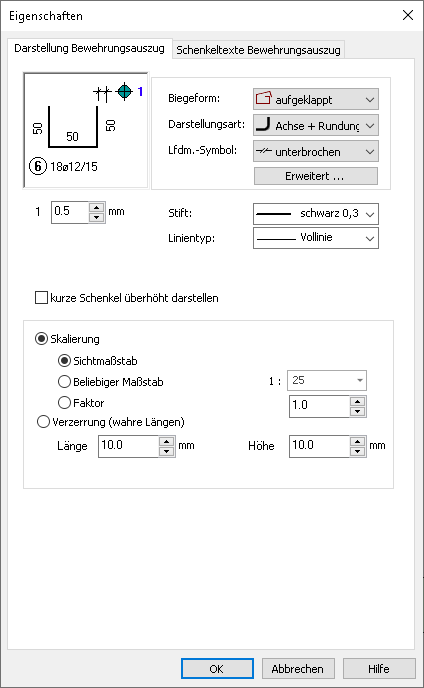

Darstellung Bewehrungsauszug

Im Register "Darstellung Bewehrungsauszug" kann Einfluss auf die Darstellung der Biegeform innerhalb der Stabstahlbiegeliste genommen werden.



Biegeform

Auswahlliste zur Biegeform: geschlossen, verzerrt und aufgeklappt

Darstellungsart

Auswahlliste zur Darstellungsart: Achsdarstellung, Achsdarstellung mit zusätzlichen Rundungen und 1:1 Darstellung

Lfdm. Symbol

Es stehen zwei Möglichkeiten, durchgezogen und unterbrochen für das "laufende Meter Symbol" zur Auswahl. Über den Schalter "Erweitert" kann die Darstellung des jeweiligen Symbols angepasst werden.

Erweitert

Ruft den Dialog "Einstellungen Darstellung Stabstahlauszug" auf

1

Abstand der Maßzahl (des Schenkeltextes) vom Schenkel (siehe Abbildung darüber)

Stift

Ruft den Dialog "Auswahl" zur Stiftauswahl auf.

Linientyp

Auswahl des zu verwendenden Linientyps über den Dialog "Auswahl".

Skalierungsfaktor Biegeform

Auswahlliste zwischen 100%, 75%, 50% und 25%

kurze Schenkel überhöht darstellen

Bei gesetztem Haken werden kurze Schenkel überhöht dargestellt.

nach oben
