Schriftfeld-Symbol

Im Symbol-Katalog hinterlegte Schriftfelder können mit den Vorlagen eines Plans über die Registerkarte Schriftfeld-Symbol verbunden werden. Hierdurch wird beim Erstellen eines neuen Plans automatisch das jeweilige Schriftfeld im Plan platziert.

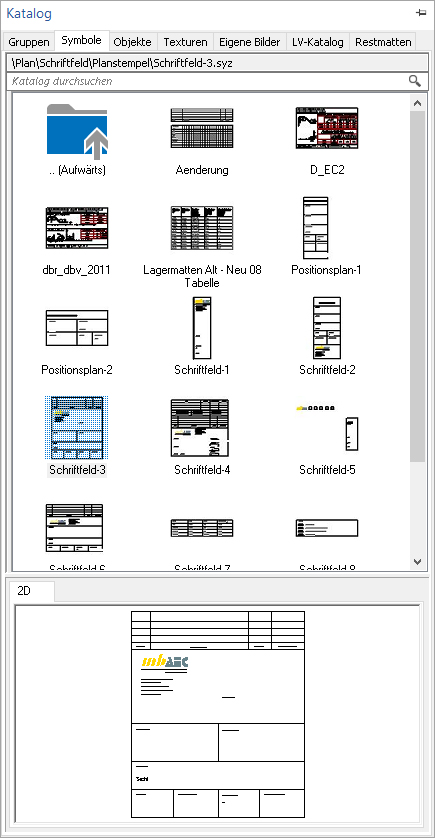

Klicken Sie in der Leiste der Flyout-Menüs am rechten Bildschirmrand auf das Symbol Katalog. Das Katalogfenster wird am rechten Rand eingeblendet. Wählen Sie die Registerkarte Symbole und wählen Sie im Ordner Schriftfeld das gewünschte Symbol. Selbstverständlich können Sie auch eigene Schriftfelder erstellen und diese mit Ihren Planvorlagen verknüpfen.

Ein Bild, das Screenshot enthält. Automatisch generierte Beschreibung

Ziehen Sie das Symbol bei gedrückter linker Maustaste in den Zeichnungsbereich. Sobald Sie die Maustaste loslassen, wird die Optionenleiste des Symbols eingeblendet.

Stellen Sie darin über die entsprechenden Symbole die Optionen Platzierung über Einbaupunkt, Führungspunkt rechts unten ein. Setzen Sie das Symbol ab und beenden Sie die Eingabe mit Esc. Das als Symbol in den Plan eingefügte Schriftfeld kann nun wie eine Grafik bearbeitet werden. Hierzu ist es zunächst notwendig, die Gruppierung aufzulösen. Anschließend lassen sich grafische Elemente wie Striche oder Texte manipulieren.
