Winkelmaß erzeugen

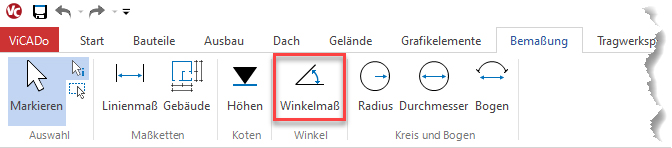

Für die Bemaßung von Winkeln von Kreisen, Bögen sowie kreis- oder bogeförmigen Bauteilen existiert in ViCADo im Register Bemaßung des Menübands die Funktion Winkelmaß.


Die Bemaßung von Winkeln kann bei einem visuell vorhandenen Mittelpunkt über drei oder bei einem nicht sichtbaren Mittelpunkt über vier Geometriepunkte definiert werden. Dabei ist die Reihenfolge der angeklickten Punkte zu beachten.

Winkel über 3 Punkte

Winkel über 4 Punkte

Die Maßeingabe kann wahlweise in den Dimensionen Grad, Gon, GMS (Grad, Minuten, Sekunden) oder Rad (Radiant = Einheit des Bogenmaßes) erfolgen, z. B.

Grad	: 21,440°
Gon	: 23,822g
GMS	: 21° 26' 24
Rad	: 0,374

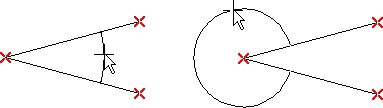

Die Maßlinienlage richtet sich nach dem Anfahrpunkt an die Geometrie. So kann entweder der Innen- oder Aussenwinkel bemaßt werden.

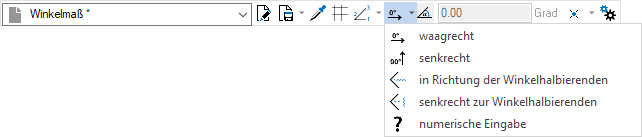

Die Lage der Maßzahl kann mit folgenden Möglichkeiten bestimmt werden:


Waagerechte_Maßzahllage.bmp Waagerechte Maßzahllage (0°-Richtung)

Senkrechte_Maßzahllage.bmp Senkrechte Maßzahllage (90°-Richtung)

in Richtung der Winkelhalbierenden

senkrecht zu Winkelhalbierenden

Nummerische Eingabe

Die Lage der Maßzahl wird über den gewünschten globalen Neigungswinkel definiert. Die Eingabe erfolgt über das nunmehr aktive Textfeld Winkel in der Optionenleiste.


Maßrastereinstellungen

Um einen gleichmäßigen Abstand zwischen einzelnen Vermaßungen zu erhalten, kann eine automatische Rastereinstellung durch Aktivieren des Symbols Maßraster Maßraster.bmp eingeschaltet werden. Der gewünschte Abstand wird in den zugehörigen Maßrastereinstellungen der jeweiligen Vorlage definiert.

Siehe auch:

Bemaßen der Zeichnung
