Detail-Funktion

Beim Konstruieren ist es oft hilfreich, gewünschte Detailpunkte in einem Lupenfenster vergrößert darzustellen, um Punkte genauer zu identifizieren. Hierzu stellt ViCADo in Drauf-, Schnitt-, Detail- und Plansichten eine Lupenfunktion zur Verfügung, die direkt mit der Taste D aus dem Konstruktionsprozess heraus aufgerufen wird.

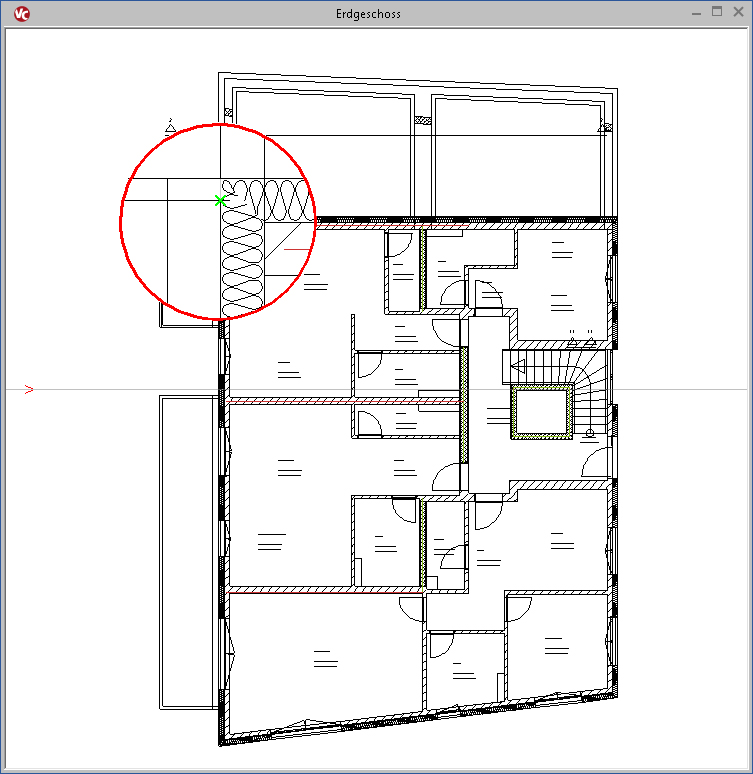

Hierzu kann während einer Eingabe die Taste D gedrückt werden. Es wird eine Lupe über der Stelle des Cursors gelegt. In untenstehendem Beispiel ist die Konstruktion des Wandaufbaus bestehend aus Außenschale, Dämmung und Innenschale nun detailliert sichtbar.

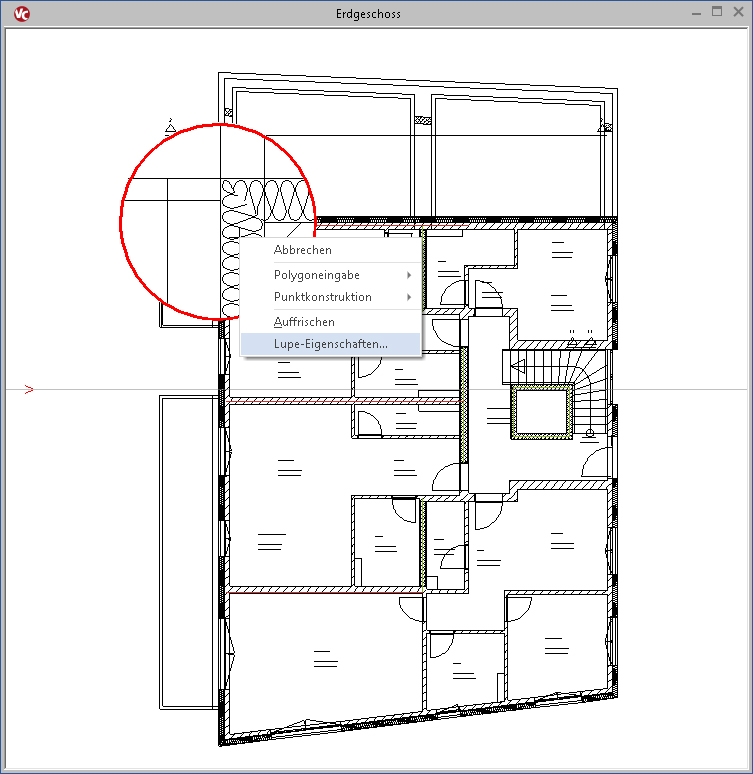

Über das Kontextmenü der Lupe sind die Lupen-Eigenschaften erreichbar.



In den Lupen-Eigenschaften kann der Lupendurchmesser, der Zoomfaktor und die Rahmenfarbe gewählt werden.
