Einheiten und Nachkommastellen

Globale Wahlmöglichkeit für Einheiten von Eingabefeldern

Sämtliche Eingabefelder mit individueller Einheitenwahl können in ViCADo global auf eine beliebige Längeneinheit umgestellt werden. In einem Arbeitsschritt wird entschieden, in welcher Einheit Abmessungen eingegeben werden sollen.

Alternativ kann jedes konfigurierbare Eingabefeld auch individuell festgelegt werden.

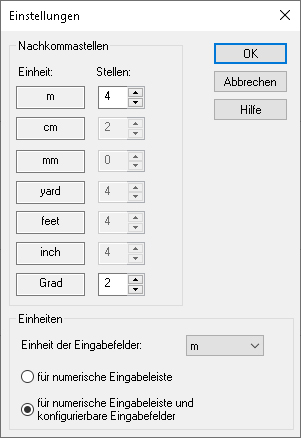

Um eine gemeinsame Einheiten alle konfigurierbaren Eingabefelder zu wählen, muss über das Systemmenü, Rubrik Einstellungen, Gruppe Grundeinstellungen, die Option Einheiten und Nachkommastellen geöffnet werden. Im folgenden Dialog ist im Bereich Einheiten die Option für numerische Eingabeleiste und konfigurierbare Eingabefelder auszuwählen.

Numerische Eingabe

Die Nachkommastellen und Maßeinheiten für die Numerische Eingabe können Sie in der Symbolleiste über den Button "Nachkommastellen" anpassen.

Für jede wählbare Einheit können individuell die gewünschten Nachkommastellen gewählt werden. Weiterhin kann die aktive Einheit für die numerische Eingabe ausgewählt werden.

Optional kann diese aktive Einheit zusätzlich für sämtliche Eingabefelder in Optionenleiste und Dialogen verwendet werden. In diesem Fall wird im Kapitel "Eingabefelder" die beschriebene Auswahl Eigenschaften... im Kontextmenü der einzelnen Eingabefelder nicht angeboten.

Einheiten der Eingabefelder individuell konfigurieren

In ViCADo lässt sich für jedes Eingabefeld die Maßeinheit und die Nachkommastellenanzahl fest legen.

Um eine gemeinsame Einheiten alle konfigurierbaren Eingabefelder zu wählen, muss über das Systemmenü, Rubrik Einstellungen, Gruppe Grundeinstellungen, die Option Einheiten und Nachkommastellen geöffnet werden. Im folgenden Dialog ist im Bereich Einheiten die Option für numerische Eingabeleiste auszuwählen.

Um nachfolgend die Einheit eines Eingabefeldes in einem Dialog oder der Optionenleiste individuell konfigurieren zu können, klicken Sie hierfür mit der rechten Maustaste in das Eingabefeld und wählen Sie im Kontextmenü Eigenschaften... aus.

Im folgenden Dialog können für das entsprechende Eingabefeld die Nachkommastellenanzahl sowie die Einheit geändert werden.
