Unter Systemmenü, Rubrik Einstellungen, Gruppe Grundeinstellungen, Schaltfläche Weitere Optionen werden unter der Registerkarte "Auswertungskontrolle allgemein" Einstellungen zur Farbintensität vorgenommen.

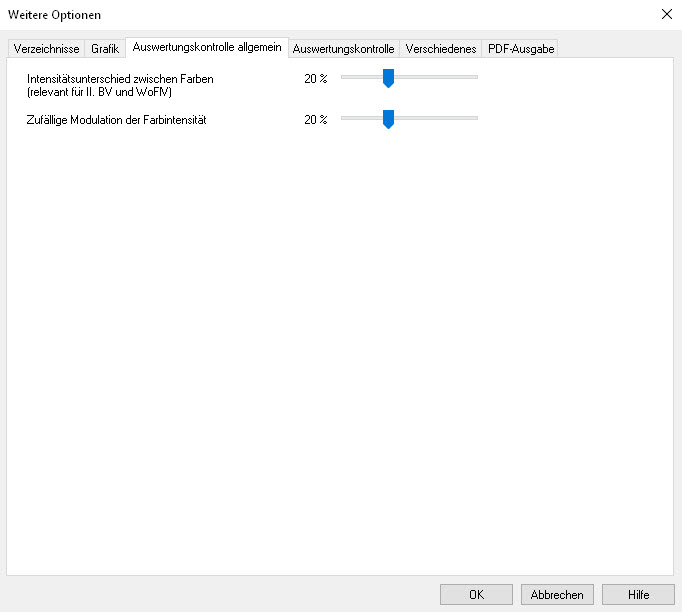

Registerkarte Auswertungskontrolle allgemein
Registerkarte Auswertungskontrolle
Kontrollflächen Linienattribut
Über den Regler lassen sich die Unterschiede der Farbabstufung regeln.

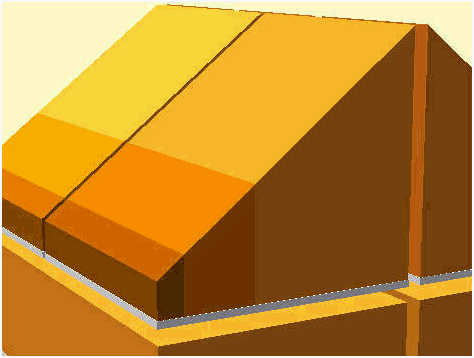

Ein Intensitätsunterschied von 20% zwischen den Farben sieht in der Visualisierung wie folgt aus:

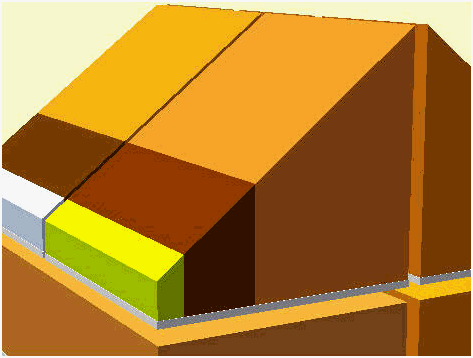

Bei einem Intensitätsunterschied von 60% ist die Farbabstufung deutlich höher:
Die zufällige Modulation der Farbintensität regelt die Farbabstufung der einzelnen Räume untereinander. Bei einer Modulation von 0% werden Farbabstufungen nur bei Höhenunterschieden vorgenommen. Wird eine Modulation >0% gewählt, erhält jeder Raum eine andere Farbe.

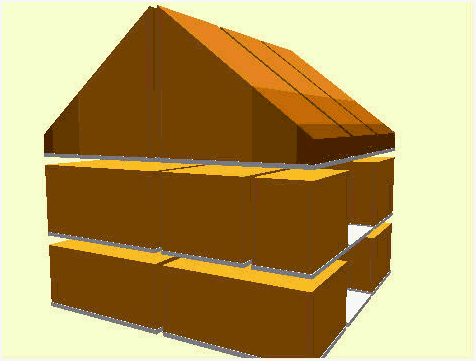

Zufällige Modulation 0%:

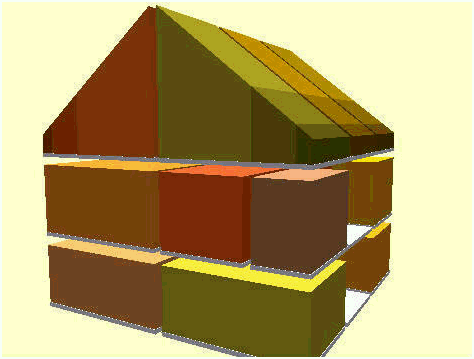

Zufällige Modulation 60%:
Über die Registerkarte "Auswertungskontrolle" lassen sich die Registerkarten "Kontrollflächen Linienattribut", "Kontrollflächen Füllattribut" und "Kontrollvolumina" auswählen.

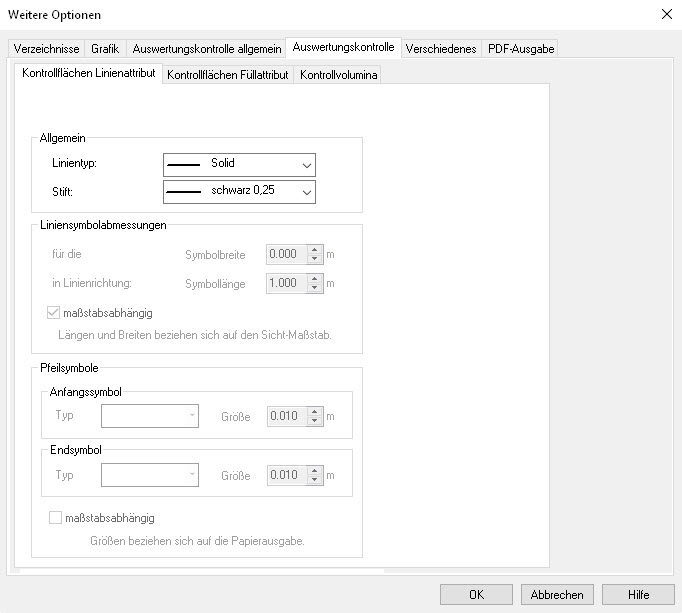

Hier werden der Linientyp und der Stift für die Kontrollflächen und Teilkontrollflächen in Schnitt und Draufsicht festgelegt. In der Standardeinstellung ist der Stift auf schwarz eingestellt.

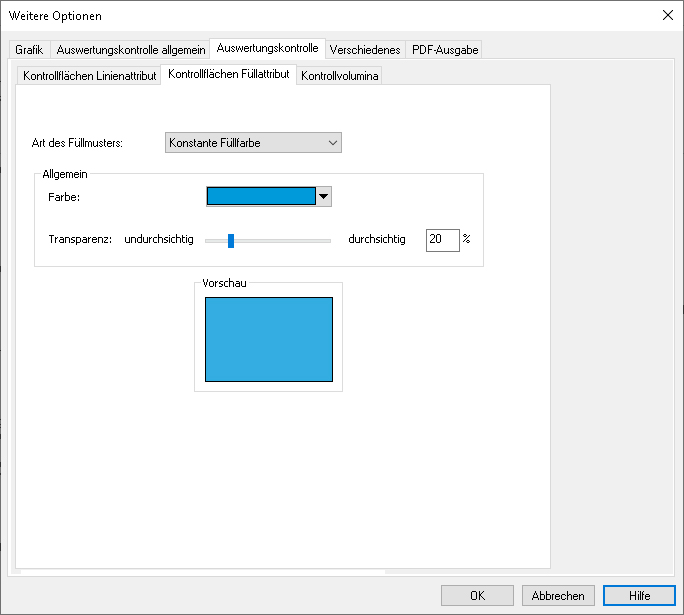

Über die Registerkarte "Kontrollflächen Füllattribut" lässt sich die Farbe der Kontrollflächen ändern.

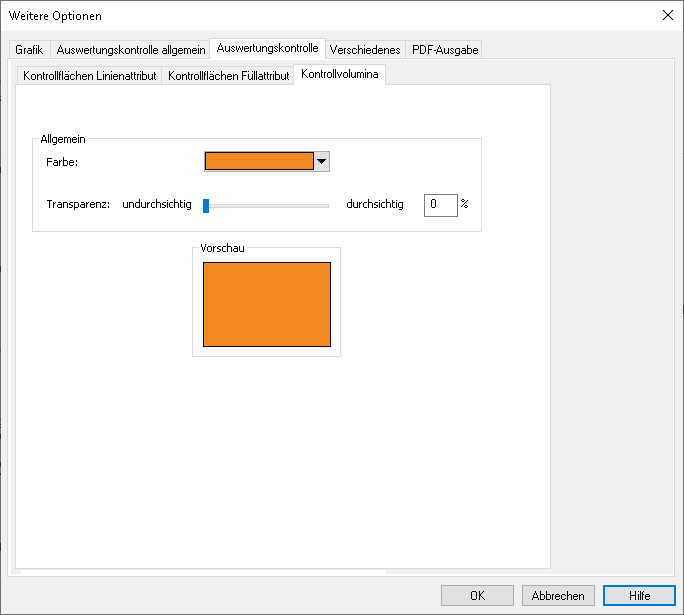

Im Register "Kontrollvolumina" wird die Farbe der Volumenobjekte und ihre Transparenz bestimmt.
