Rubrik Importieren

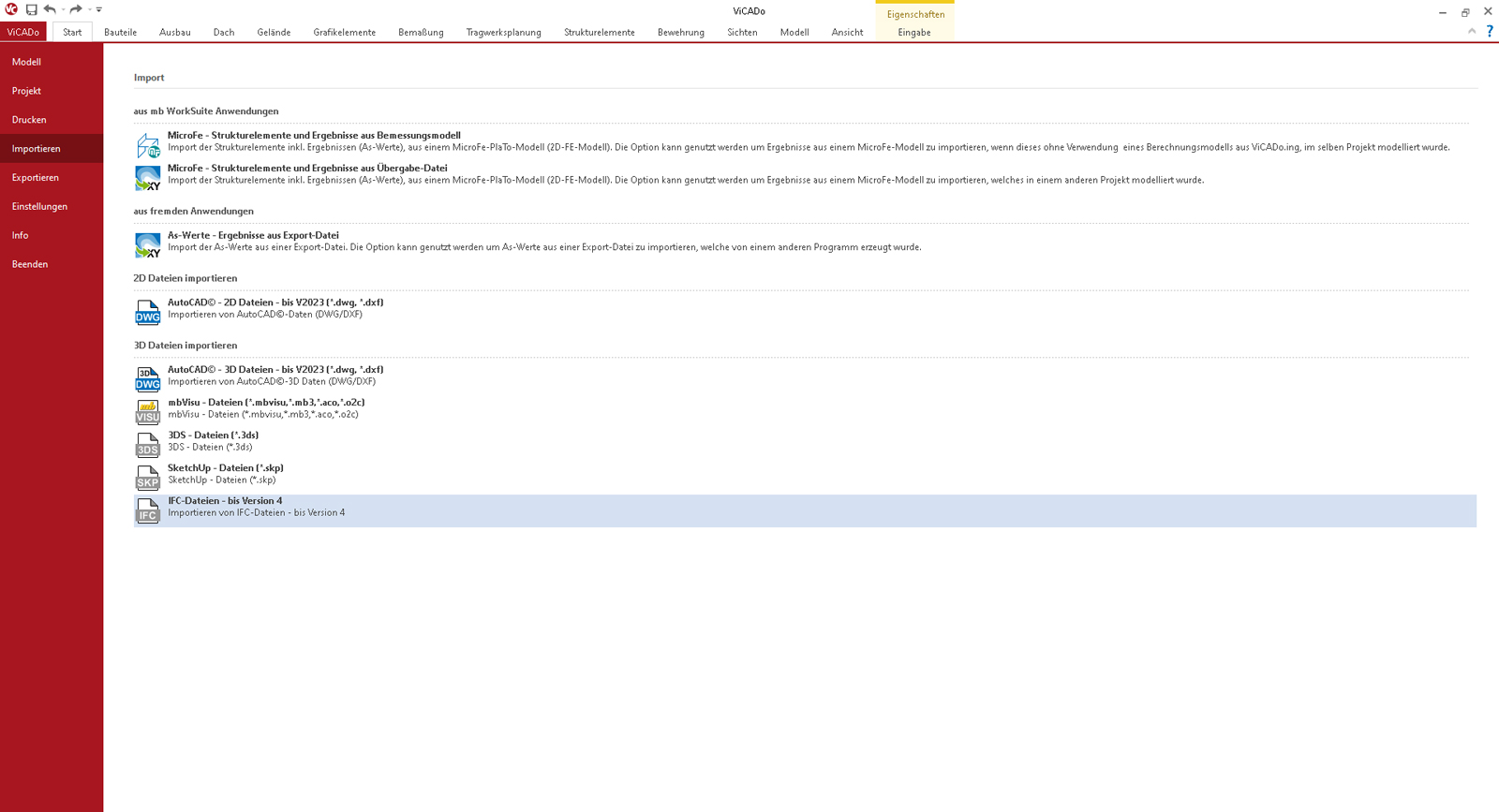

Hier können Sie Dateien in den verschiedenen Formaten aus einem beliebigen Speicherordner (z.B. von einem USB-Stick) importieren.

Sie können in anderen Anwendungen erstellte Zeichnungen verwenden, indem Sie diese importieren. ViCADo unterstützt die Konvertierung der verschiedenen Formate z.B. 2D/3D-DWG, VCL usw.

Gruppe "aus mb WorkSuite-Anwendungen"

MicroFe – Strukturelemente und Ergebnisse aus Bemessungsmodell

Über diese Funktion werden Strukturelemente inkl. Ergebnissen (As-Werte) aus einem MicroFe-2D-Plattenmodell in ein ViCADo-Modell importiert. Dabei müssen sich beide Modelle (MicroFe- und ViCADo-Modell) im selben Projekt befinden. Die Option kann genutzt werden, um Ergebnisse aus einem MicroFe-Modell zu importieren, wenn dieses ohne Verwendung eines Berechnungsmodells aus ViCADo.ing modelliert wurde.

MicroFe – Strukturelemente und Ergebnisse aus Übergaben-Datei

Über diese Funktion werden Strukturelemente inkl. Ergebnissen (As-Werte) aus einem MicroFe-2D-Plattenmodell in ein ViCADo-Modell importiert. Diese Option kann genutzt werden, um Ergebnisse aus einem MicroFe-Modell zu importieren, welches in einem anderen Projekt modelliert wurde. Voraussetzung dafür ist, dass im Vorfeld im Projekt, in dem sich das MicroFe-Modell befindet, eine Übergabe-Datei erzeugt wurde.

Gruppe "aus fremden Anwendungen"

As-Werte Ergebnisse aus Export-Datei

As-Werte, die mit einem anderen Programm erzeugt und für die Weiterverwendung exportiert  wurden, können mit dieser Funktion nach ViCADo importiert werden.

siehe hierzu auch Importieren von As-Werten aus fremden Anwendungen

Gruppe 2D-Dateien importieren

ArCon/eLines-Dateien (*.mba)

2D-Zeichnungen aus den Anwendungen ArCon oder eLines können im Dateiformat *.mba importiert werden.

AutoCAD-2D Dateien - bis V2018 (*.dwg, *.dxf)

In ViCADo können 2D DXF-Dateien als Hinterlegungsobjekt verwendet oder mit allen Bestandteilen importiert werden. Über diese Funktion importieren Sie eine DXF-Folie. Eine Anleitung, wie Sie eine DXF-Folie als Hinterlegungsobjekt verwenden, finden Sie hier.

Gruppe 3D-Dateien importieren

ArCon-Exportdateien (*.vcl)

Die mb AEC Software GmbH hat eine Kopplung von ArCon nach ViCADo geschaffen, die weit über die Möglichkeit einer herkömmlichen Datenschnittstelle hinausgeht. Während man bei Austauschformaten davon ausgehen muss, dass meist nur 2D-Daten erzeugt werden und eine Vielzahl von Informationen verloren geht, hat die mb AEC Software GmbH die Messlatte höher gelegt.

AutoCAD-3D Dateien - bis V2018 (*.dwg, *.dxf)

Mit Hilfe dieser Funktion können Sie 3D DXF/ DWG-Dateien in ViCADo importieren. Der Ablauf beim Import entspricht dabei weitestgehend dem des 2D DXF/ DWG Imports. In einer 3D-DXF/DWG-Datei werden reine 3D-Objekte verwaltet. Nach dem Import in ViCADo stehen diese als Bauteile vom Typ „Freie Geometrie“ bereit.

mbVisu-Dateien (*.mbvisu, *.aco, *.o2c)

Import von mbVisu-Dateien in den Datei-Formaten *.mbvisu, *.aco, *.o2c.

3DS-Dateien (*.3ds)

Import von 3D-Objekten im 2DS-Format.

SketchUp-Dateien (*.skp)

Import von 3D-Objekten im SketchUp-Format *.skp.

IFC-Dateien - bis Version 4

Import von virtuellen 3D- bzw. BIM-Gebäudemodellen im IFC-Format. Von ViCADo werden die folgenden Versionen und Modell View Definition unterstützt:

·         IFC 2x3 CoordinationView 2.0

·         IFC 2x3 CoordinationView 2.0 (nur Brep)

·         IFC 4 DesignTransferView 1.1

·         IFC 4 ReferenceView 1.1
