Viele berechnungs- und nachweisrelevante Informationen werden in den Stammdaten der mb WorkSuite verwaltet. Sie beinhalten z.B. Parameter zu Stahlbauprofilen, materialbezogenen Festigkeitswerten oder auch Teilsicherheits- und Kombinationsbeiwerte von Einwirkungen.
Gegliedert werden die Stammdaten in Büro- und Projekt-Stammdaten. Wie der Name zeigt, werden die Projekt-Stammdaten im Projekt verwaltet. Somit ist jedes Projekt autark und Änderungen wirken sich nur auf das jeweilige Projekt aus. Die Büro-Stammdaten hingegen werden über den ProjektManager verwaltet und dienen als Kopiervorlage für neue Projekte. Werden also z.B. spezielle Materialien oder Profile in allen oder vielen Projekten benötigt, können diese in die Büro-Stammdaten eingepflegt und somit in alle neuen Projekte übertragen werden.
Änderungen der Büro-Stammdaten wirken sich nur auf danach angelegte Projekte aus, nicht aber auf bestehende Projekte. Änderungen an den Projekt-Stammdaten wirken sich nur auf das aktuelle Projekt aus, nicht auf die Büro-Stammdaten oder die Stammdaten anderer Projekte. Es besteht jedoch die Möglichkeit Anpassungen in den Projekt-Stammdaten in die Büro-Stammdaten zu übertragen.
Zur Bearbeitung der Projekt- oder der Büro-Stammdaten steht die Stammdatenverwaltung zur Verfügung.
Verwendung der Datensätze bei der Bemessung
Schaltflächen und deren Funktionen

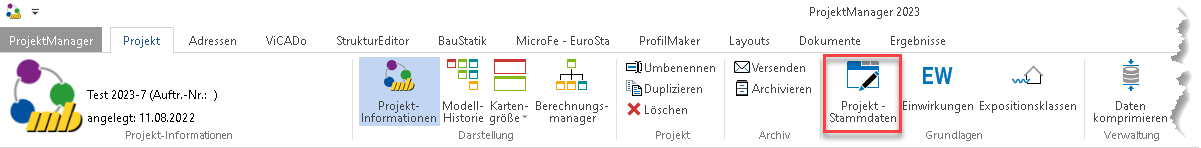

Die Projekt-Stammdaten erreicht man über das Register „Projekt“ des ProjektManagers.

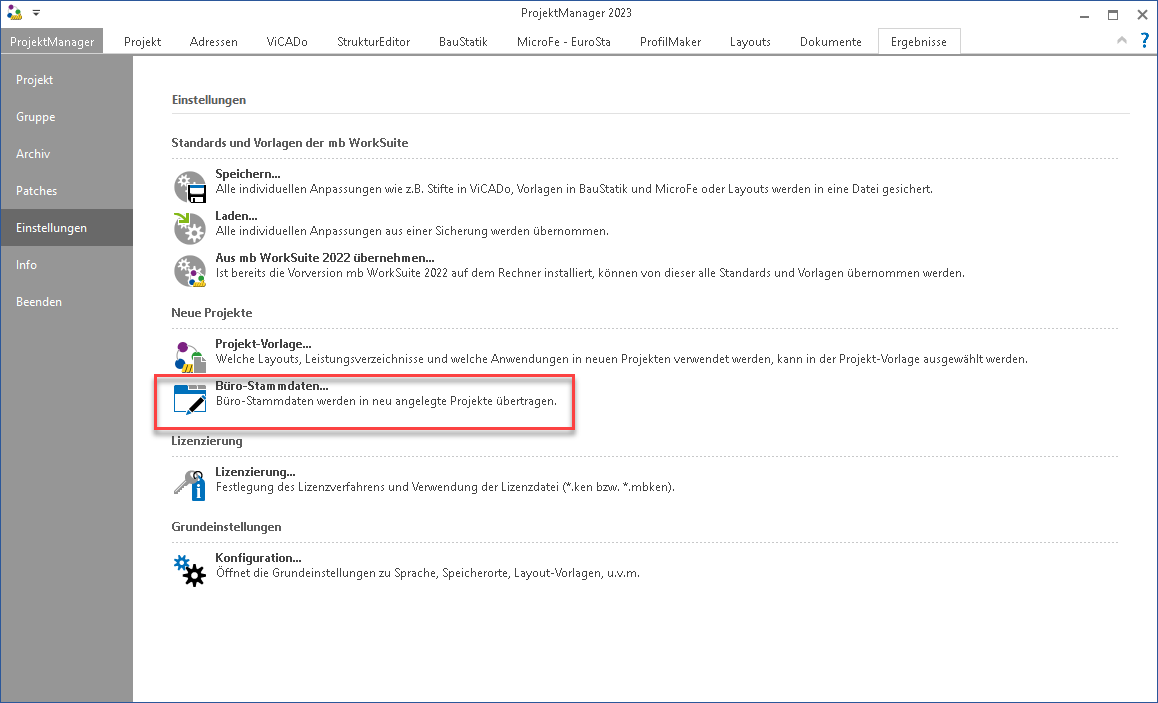

Sollen die Stammdaten für zukünftige Projekte geändert oder erweitert werden, geschieht dies über die Schaltfläche „Büro-Stammdaten“ im Systemmenü des ProjektManager, Rubrik Einstellungen.

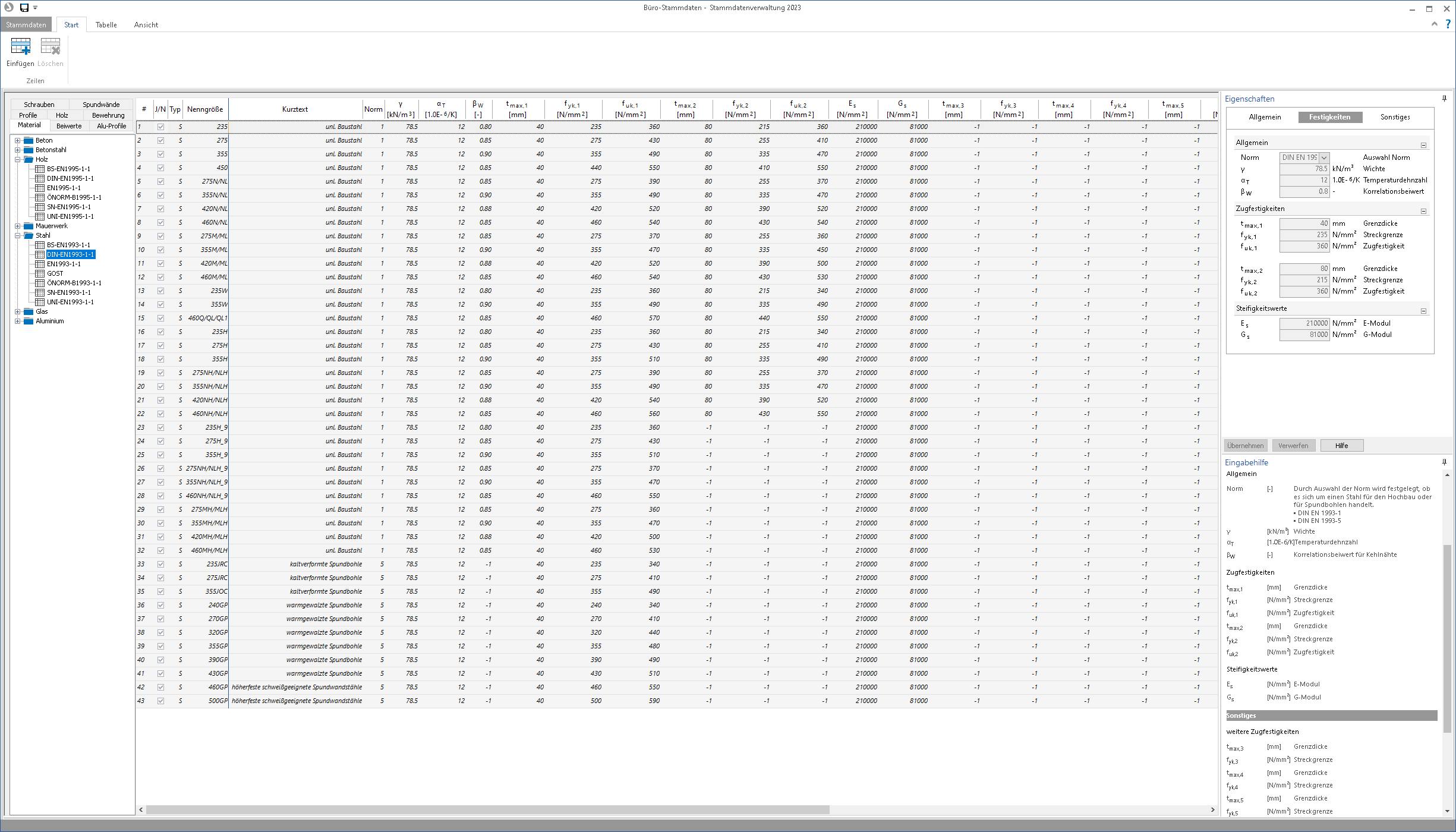

Die Stammdatenverwaltung besteht auf der linken Seite aus einer Baumansicht mit oben angeordneten Registerblättern. Die Registerblätter kennzeichnen die jeweilige Hauptgruppe der Profile bzw. Materialien. Sie können per Maus ausgewählt werden. Je nach ausgewähltem Registerblatt wird die Baumansicht entsprechend aktualisiert.
In der Baumansicht selbst werden die entsprechenden Datenbanktabellen eingeteilt in Untergruppen hierarchisch dargestellt.
In der Mitte befindet sich eine Listenansicht, welche die einzelnen Datensätze detailliert anzeigt. Die Listenansicht wird automatisch entsprechend der Auswahl in der Baumansicht aktualisiert. Durch Maus- bzw. Tastatureingaben können die einzelnen Datensätze markiert werden.
Auf der rechten Seite der Oberfläche werden im Standardfall die Eigenschaften sowie die Eingabehilfe angezeigt. Hier werden die einzelnen Werte eines in der Tabelle markierten Datensatzes der Büro- oder Projekt-Stammdaten zusätzlich angezeigt.
Im oberen Bereich befindet sich das Menüband mit seinen Registern. Hier werden in zwei Registern alle wichtigen und notwendigen Optionen zur Bearbeitung und zum Datenaustausch angeboten.
Hier kann die Hauptgruppe der Profile bzw. Materialien oder auch der Beiwerte auswählt werden. In der Baumansicht kann dann die entsprechende Datenbanktabelle per Mausklick selektiert werden. Die korrespondierenden Datensätze werden anschließend in der Listenansicht dargestellt.
Hier werden die Datensätze der ausgewählten Datenbanktabelle in einer Zeilen- und Spaltenansicht detailliert angezeigt. Außerdem können hier Datensätze neu angelegt, editiert oder gelöscht werden.
Die grau hinterlegten Zeilen einer Datenbanktabelle bilden die sog. Stammdaten. Diese werden standardmäßig ausgeliefert und installiert und können weder editiert noch gelöscht werden.

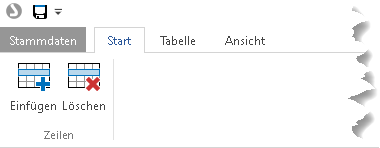

Durch die Schaltfläche „Einfügen“ im Register „Start“ können jederzeit weitere Datensätze hinzugefügt werden. Die Parameter der neu eingefügten Zeile können frei über die verschiedenen Kapitel der Eigenschaften bearbeitet werden. Nach der Übernahme der Änderungen ändern sich die Hintergrund- und die Textfarbe. Dadurch werden die benutzerdefinierten Datensätze von den Stammdaten optisch unterschieden.
Änderungen an den Datensätzen werden entweder durch die Schaltfläche „Speichern“ gesichert.
Hinweis: Gelöschte Datensätze können nur durch Betätigen der Schaltfläche "Import" aus gesicherten XML-Dateien wiederhergestellt werden. Es empfiehlt sich daher, bei regelmäßigen Änderungen bzw. Ergänzungen in der Stammdatenverwaltung die entsprechenden Datensatztabellen durch Klick auf die Schaltfläche "Export" als XML-Datei zu sichern.
Die Anordnung, Anzahl und Beschriftung der einzelnen Spalten variieren je nach ausgewähltem Profil bzw. Material. Das Häkchen in der ersten Spalte legt fest, ob der entsprechende Datensatz in den Programm-Modulen bei der Bemessung berücksichtigt werden soll oder nicht. Die Verwendung des Datensatzes kann über das Kapitel „Allgemein“ der Eigenschaften deaktiviert werden. Sind z.B. einige Profile aus bestimmten Gründen vom Baustoffhändler nicht lieferbar, so können diese durch Deaktivierung des Häkchens von der Bemessung ausgeschlossen werden.
Die einzelnen Datensätze sind in aufsteigender Reihenfolge sortiert. Bei der Bemessung werden die Datensätze von vorne nach hinten durchlaufen. Dabei wird das erste gefundene Profil, das den entsprechenden Kriterien entspricht, zur Bemessung herangezogen. Dieser Vorgang kann durch den Anwender beeinflusst werden, indem die Datensätze durch das Entfernen des Häkchens in den Eigenschaften Frage „Verwendung“ von der Bemessung ausgeschlossen oder durch Änderung der Reihenfolge der Datensätze mit Hilfe der Schaltflächen im Register „Tabelle“ die Auswahl eines Datensatzes begünstigt.
Dies kann besonders bei der Verwendung von selbstdefinierten Profilen, die z.B. durch den ProfilMaker erstellt wurden, eine wichtige Rolle spielen. Diese Profile werden evtl. an bereits vorhandene Datensätze angehängt. Sollen diese Profile bei der Bemessung bevorzugt verwendet werden, so müssen sie in der Datenbanktabelle weiter nach oben positioniert oder die Verwendung der davor liegenden Datensätze deaktiviert werden.
Es wird die markierte Zeile kopiert und unterhalb eingefügt. Der Datensatz der neuen Zeile ist frei zum Bearbeiten.
Die markierte Zeile wird gelöscht. Es können nur Zeilen gelöscht werden, die bearbeitet werden können. Die standardmäßig installierten Datensätze können nicht gelöscht werden.

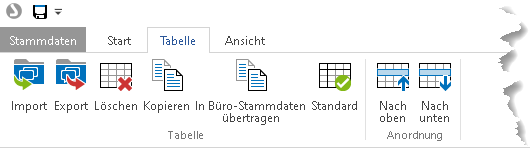

Es können gesicherte Profil- oder Materialtabellen in Form von XML-Dateien wiederhergestellt werden. Außerdem können Tabellen von anderen Benutzern importiert und verwendet werden.
Mit der Funktion „Export“ können Profil- bzw. Materialtabellen als XML-Dateien gesichert werden. Somit können eigene benutzerdefinierte Profile und Materialien anderen Benutzern zur Verfügung gestellt werden.
Hiermit können in der Baumansicht markierte Tabellen nach Bestätigung der Sicherheitsabfrage komplett gelöscht werden. Diese Funktion steht nur zur Verfügung, wenn eine Tabelle markiert ist, die nicht zur mb-Datenbank gehört. Von mb bereitgestellte Tabellen können nicht gelöscht werden.
Hiermit kann eine in der Baumansicht markierte Tabelle zur Eingabe einer neuen Tabelle kopiert werden. Nach Betätigen der Schaltfläche öffnet sich der Dialog "Tabelle kopieren", in dem eine Bezeichnung für die neue Tabelle vergeben wird. Die Tabelle wird ohne Inhalt kopiert. Sie wird im gleichen Ordner abgespeichert wie die Ursprungstabelle. Nach dem Kopieren steht der Tabellenkopf zur Verfügung. Über die Funktion "Einfügen" werden leere Zeilen eingefügt, die mit Informationen gefüllt werden können.
Überträgt die markierte Tabelle in die Büro-Stammdaten, so dass diese Datensätze auch für weitere Projekte zur Verfügung stehen. Ist eine gleichnamige Tabelle in den Büro-Stammdaten bereits vorhanden, werden neue Zeilen aus den Projekt-Stammdaten in dieser ergänzt. Zeilen mit identischer Beschreibung werden aktualisiert.
Legt die markierte Tabelle mit Matten als Standard fest.
Hiermit kann der Datensatz in der Datenbanktabelle nach oben verschoben werden. Dadurch wird die Priorität bei der Bemessung erhöht.
Hiermit kann die markierte Zeile in der Datenbanktabelle nach unten verschoben werden. Dadurch bekommt der verschobene Datensatz eine niedrigere Priorität bei der Bemessung.

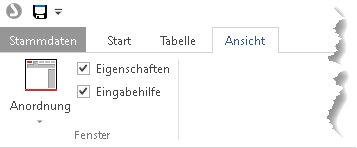

Über das Setzen oder Entfernen der Häkchen werden die in der Oberfläche angebotenen Fenster ein- bzw. ausgeblendet.
Über diese Funktion kann die Anordnung der Fenster in der Oberfläche gespeichert oder eine vorhandene Fensteranordnung geladen werden. Ebenso kann die Standardanordnung wiederhergestellt werden.
